Реферат



Изобретение относится к электрохимии и может быть использовано для активации различных растворов за счет ускорения химических реакций. Целью изобретения является повышение производительности и снижение энергозатрат за счет активации раствора. Электроактиватор состоит из фланцев-катодов 1, анода 2. Поставленная цель достигается за счет установки между электродами фторопластовых вставок 3 с панелями 6. При использовании данного изобретения активность раствора вырастает настолько, что скорость химических реакций-в десятки раз. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„БО„„И7О81З д1) g С 25 D 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4071021/23-02 (22) 11.04.86 (46) 07.04.89. Бюл. Р 13 (75) Н.Я.Топычканов (53) 622.234.4 (088.8) (56) Авторское свидетельство СССР

1 - 1176067, кл. С 25 В 1/00, 1981. (54) ЭЛЕКТРОАКТИВАТОР (57) Изобретение относится к электрохимии и может быть использовано для активации различных растворов за счет ускорения химических реакций.

Целью изобретения является повьпле— .ние производительности и снижение энергозатрат за счет активации раствора. Электроактиватор состоит из фланцев †катод 1, анода 2. Постав— ленная цель достигается за счет установки между электродами фтороплас- товых вставок 3 с каналами 6. При использовании данного изобретения активность раствора вырастае= настолько, что скорость химических реакций — в десятки раз. 1 табл., ил.

1470813

УделъвнФ

4w66p1 расход тура иа- энергии нв грена обработку пульпы, пульпы, оп Ди/г

Содерпвние лева, й

Способ обработки электр корунда в пульпе реми об аботкн пульпы, с исход- в об ои про«бота укте нои прод

Нагрев пульпы на электроплитке с переманиванием неиалкой

Обработка пульпы в ультразвуковом ноле с частотой 22 кгц с удельной мощностью

2 Вт/си

Обработка пульпы электролитическни способом менйу электродов прн напрянении 100 В при удельной плотности тока 5 А/сиз прн пераменивании неаалкой

Обработка пулъпы путем прокачивання через активатор со скоростью

1,5 и/с одик раз, напрянение на электродах

520 В

0.867 О, 136 7200

109

0,867 0,056 900

0,867 0,064 900

0,867 0,029 ЗО

120

Изобретение относится к электрохимии и может быть использовано для активации различных растворов засчет ускорения химических реакций.

Целью изобретения является повышение производительности и снижения энергозатрат путем активации растворов.

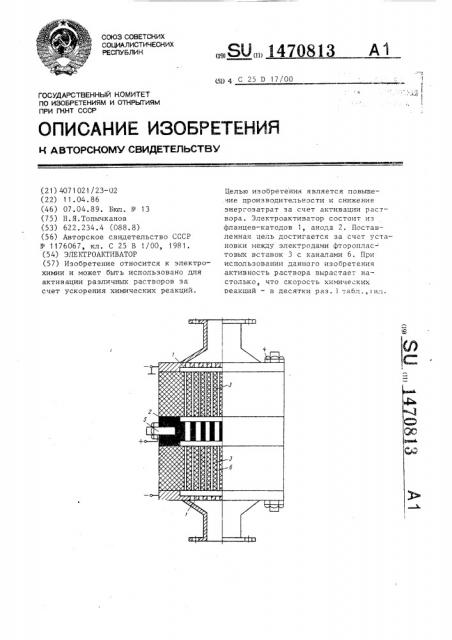

На чертеже показан электроактива- 1р тор, продольный разрез.

Электроактиватор состоит из фланцев-катодов i анода 2, фторопластовых вставок 3, которые крепятся между электродами шпильками 4. Шпилька 5 служит для подключения анода к источнику тока. Вставки 3 снабжены каналами 6 диаметром 1 — 2 мм в сечении.

Электроактиватор работает следующим образом. 20

При прокачивании электролита с любой скоростью до 12 м/с через аппарат поток раствора разделяется вставками 3 на тончайщие струйки, которые имеют развитую поверхность 25 и хорошее охлаждение. При замыкании цепи между электродами струйки становятся проводниками с поверхностной электропроводностью. Охлаждение ( струек исключает термоионизацию и 3р дуговой разряд. Под действием электрического поля более 20 BgcM электроны верхних уровней ионов взаимодействуют с полем„ в результате чего ионы затормаживаются и тока в цепи почти нет. Следует придать скорость потоку, как появляется ток, и чем выше скорость, тем больше ток. Величина зависит также от валентности ионов, чем больше валентностьз тем больше ток, потому что только валентные электроны являются переносчиками электрических зарядов. Валентные электроны срываются полем и переходят на заторможенные катионы, а при выходе из поля — обратно, в результате чего сильно активизируется раствор.

Активность раствора вырастает настолько, что скорость химических реакций вырастет в десятки раз.

Например, растворяют пленки окислов железа с поверхности электрокорунда крупностью 60 мкм с содержанием железа 0,867% раствором 10%-ной серной кислоты.

Результаты приведены в таблице (при т:ж = 1:3, исходная температура пульпы 18 С).

Формула изобретения

Электроактиватор, содержащий электроды и расположенные между ними камеры, отличающийся тем, что, с целью повышения производительности и снижения энергозат- рат путем активации растворов, он снабжен установленными в камерах между электродами фторопластовыми вставками с каналами, расположенными вдоль камер.
