Реферат



Изобретение относится к строительным конструкциям ,в частности, к многослойным наружным стеновым панелям. Цель изобретения - упрощение конструкции и технологии изготовления. Наружная стеновая панель включает наружный и внутренний железобетонные слой 1, 2 и с размещенными в нишах выпусками 8, 10, соединенные связями в виде пластин с отгибами, и утеплитель 3 между слоями. Верхняя связь 5 выполнена в виде пластины с вертикальными открытыми прорезями по краевым участкам, а нижняя - в виде трехлучевой пластины, два луча которой, наклонный и горизонтальный, присоединены к выпускам внутреннего слоя 2. Наклонный луч 13 выполнен с фигурной проушиной на конце его, а два противолежащихс открытыми прорезями. Луч, обращенный к внутреннему слою имеет продольную прорезь, а луч, направленный к наружному, вертикальную прорезь. Фиксаторы верхней и нижней связей выполнены в виде П -образных планок и установлены перпендикулярно прорезям в отгибах, образуя замок.8 ил.

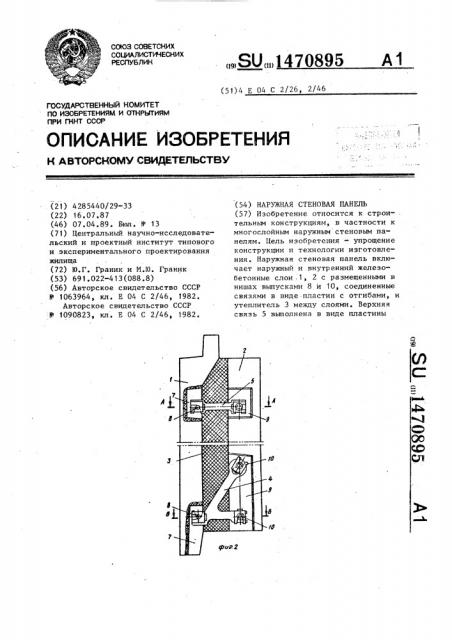

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ1470895 (S1)4 E 04 С 2/26, 2/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ ГННТ СССР (21) 4285440/29-33 (22) 16.07.87 (46) 07.04.89. Бюл. № 13 (71) Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования жилища (72) Ю.Г. Граник и M.I0. Граник (53) 691.022-413(088.8) (56) Авторское свидетельство СССР № 1063964, кл. Е 04 С 2/46, 1982.

Авторское свидетельство СССР № 1090823, кл. Е 04 С 2/46, 1982. (54) НАРУЖНАЯ СТЕНОВАЯ ПАНЕЛЬ (57) Изобретение относится к строи- . тельным конструкциям, в частности к многослойным наружным стеновым панелям. Цель изобретения — упрощение конструкции и технологии изготовления. Наружная стеновая панель включает наружный и внутренний железобетонные слои .1, 2 с размещенными в нишах выпусками 8 и 10, соединенные связями в виде пластин с отгибами, и утеплитель 3 между слоями. Верхняя связь 5 выполнена в виде пластины

1470895 с вертикальными открытыми прорезями эями. Луч, обращенный к внутреннему по краевым участкам, а нижняя — в слою, имеет продольную прорезь, алуч виде трехлучевой пластины, два луча направленный к наружному, вертикалькоторой, наклонный и горизонтальный, ную прорезь. Фиксаторы верхней и нижприсоединены к выпускам внутреннего ней связей. выполнены в виде П-образслоя. Наклонный луч выполнен с фи- ных планок и установлены перпендикугурной проушиной на конце его, а два лярно прорезям в отгибах, образуя запротиволежащих — с открытыми проре- мок. 8 ил.

Изобретение относится к строительным конструкциям, в частности к мно- . гослойным наружным стеновым панелям.

Цель изобретения — упрощение конструкции и технология изготовления.

На фиг. 1 показана панель, общий вид, аксонометрия; на фиг. 2то же, вид спереди; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 — сечение Б-Б на фиг. 2; на фиг. 5 — фиксатор, аксонометрия; на фиг. 6 верхняя металлическая связь, аксонометрия; на фиг. 7 — нижняя металли,ческая связь, аксонометрия; на фиг. 8 — схема сборки панели.

Стеновая панель состоит из наружного 1 и внутреннего 2 железобетонных слоев и утеплителя 3 между ними. Железобетонные слои 1 и 2 соединены между собой расположенными в двух уровнях по высоте нижними 4 и верхними 5 металлическими связями с отгибами 6.

В наружном слое 1 с его внутренней стороны в нишах 7 размещены выпуски 8. Во внутреннем слое 2 по его вертикальным торцам в нишах 9 расположены пары выпусков 10 с высаженными головками. Верхняя связь

5 выполнена в виде пластины с открьг тыми вертикальными прорезями 11 по краевым участкам и П-образными фиксаторами 12 с клиновидными консолями.

Нижняя связь 4 представляет собой трехлучевую пластину, два луча которой, наклонный 13 и горизонтальный 14 присоединены к выпускам 10 внутреннего слоя 2, а третий луч 15 — к выпуску 8 наружного слоя 1. Концевая часть наклонного луча 13 выполнена с фигурной проушиной 16, концевая часть луча 14 имеет открытую горизон2 тальную прорезь 17, а луча 15 — открытую вертикальную прорезь 18. За.крепление концевых частей трехлучевой пластины 4 к выпускным 8 и 10

5 осуществляют с помощью фиксаторов

12, выполненных в виде П-образных планок, установленных ветвями перпендикулярно прорезям пластин.

Сборку панели осуществляют сле10 дующим образом.

Внутренний железобетонный слой

2 устанавливают грузоподъемным механизмом на кондуктор 19 сборного поста в наклонном положении. Трехлучевую пластину 4 надевают роушиной 16 на верхний выпуск 10 и сдвигают до совмещения выпуска 10 с меньшим диаметром проушины, затем поворачивают так, что горизонтальная

20 прорезь 17 луча 14 своим скругленным торцом упирается в нижний выпуск 10. Затем между высаженной головкой нижнего выпуска 10 и отгибами

6 луча 14 сверху забивают фиксатор

12. Таким же фиксатором осуществляют закрепление наклонного луча 13 относительно верхнего выпуска 10. Наружный железобетонный слой 1 грузо подъемным механизмом устанавливают

З0 выпусками 8 в вертикальную прорезь

18 луча 15 и поворачивают до контакта с упорами кондуктора, после чего наде-.

I вают на расположенные в верхней части панели выпусков 10 и 8 металлиЗ5 ческие связи 5, закрепляя их фиксаторами 12. Образовавшуюся между слоями

1 и 2 полость закрывают по торцам панели и периметру окна инвертарными щитами и заполняют эффективным эали4Q вочным утеплителем.

Предлагаемое техническое решение эа счет сокращения количества выпус1470895 ков и отсутствия резьбовых соединений обеспечивает упрощение конструкции панели и технологии ее изготовления.

Формула и з о б р е т е н и я

Наружная стеновая панель, включающая наружный и внутренний с размещенными в нишах выпусками железобетонные слои, соединенные имеющими прорези под выпуски слоев связями, верхние из которых установлены с возможностью перемещения наружного слоя относительно внутреннего по вертикали, фиксаторы положения связей и утеплитель, расположенный между слоями, отличающаяся тем, что, с целью упрощения конструкции и технологии изготовления, верхние свя- зи выполнены в виде пластин с открь тыми вертикальными прорезями, а нижние — в виде трехлучевых пластин, наклонный луч каждой из которых имеет прорезь в виде фигурной проушины, горизонтальный однонаправленный с наклонным — открытую горизонтальную прорезь, а противонаправленный горизонтальный — открытую вертикальную прорезь, при этом фиксаторы связей выполнены в виде П-образных планок, !

5 установленных ветвями перпендикулярно прорезям пластин связей, а последние имеют отгибы, контактирующие с фиксаторами.

l470895

А-А

2 10

° Ф .О

° ° .6 .р.

О.

> .. а р. ф ф7 ° ° р Ф, Б-Б

cX., ° 1 у ° О

" а

Фиг. 4

12..о

? a °.с 0 у.,? 4 .о

° 4, (Ю « О, °

° + .. .o.,e

; ";-.: :.к ю .g- a ° .

4 7 ° +

У . . у. А;,.

° .Р :yд ° г е.: . . е.: ° О .У. .::а .. Р, : ° . &.р . о.:, y а, ° °

° ° КР ° ° °

° - . о!

470895

1470895
