Энергоактивное здание

Энергоактивное здание

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и касается зданий, использующих энергию низкого потенциала сбросовых вод, отводимых от теплоагрегата. Цель изобретения - повышение энергетической эффективности и экономичности здания за счет утилизации тепла сточных вод достигается за счет выполнения аккумулятора в виде гидроизолированной емкости. Внутри емкости выполнены водораздаточные перфорированные каналы 6 и основная 8 и дополнительные 10 диафрагмы. Дополнительная диафрагма 10 имеет перфорацию с водопропускным сечением, возрастающим к периферии. Аккумулятор имеет водоотводящий колодец 11, через который частично охлажденная вода выводится из здания. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 E 04 Н 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4268601/29-33 (22) 08.07.87 (46) 07.04.89. Бюл. Ф 13 (71) Центральный научно-исследовательский и проектно-экспериментальный институт промьппленных зданий и сооружений (72) А.В.Никулочкин, В.Н.Селиванов, Ю.Н.Хромец и Н.Н.Щербак (53) 725.4:624.159.14 (088.8) (56) Закалей С. Солнечная энергия и строительство. — М.: Стройиздат, 1979, с. 106, рис. 5-31. (54) ЭНЕРГОАКТИВНОЕ ЗДАНИЕ (57) Изобретение относится к строительству и касается зданий, использующих энергию низкого потенциала,Л0„,1470914 А 1 сбросовых вод, отводимых от теплоагрегата. Цель изобретения — повышение энергетической эффективности и экономичности здания за счет утилизации тепла сточных вод — дос" " тигается за счет выполнения аккумулятора в виде гидроизолированной емкости. Внутри емкости выполнены водораздаточные перфорированные каналы 6 и основная 8 и дополнительные 10 диафрагмы. Дополнительная диафрагма 10 имеет перфорацию с водопропускным сечением, возрастающим к периферии, Аккумулятор имеет водоотводящий колодец 11, через который частично охлажденная вода выводится из здания. 1 ил.

1470914

Изобретение относится к строительству, а именно к зданиям, использующим энергию низкого потенциала сбросовых вод, отводимых от

ТЭЦ или иных теплоагрегатов.

Цель изобретения — повышение энергетической эффективности и экономичности здания за счет утилизации тепла сточных вод.

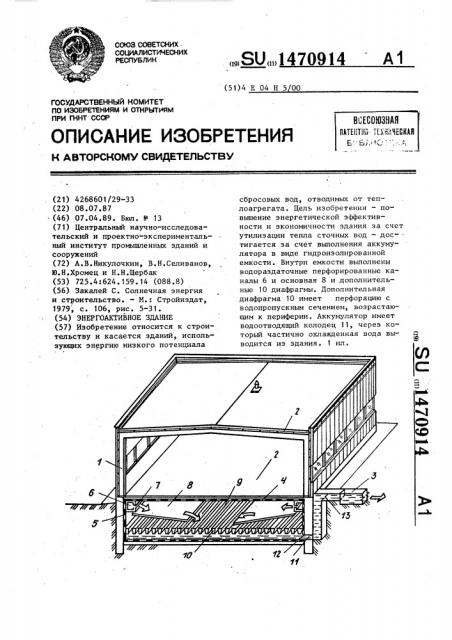

На чертеже изображено предлагаемое энергоактивное здание, разрез, аксонометрия.

Энергоактивное здание содержит несущие 1 и ограждающие 2 конструкции и сбросовую ливневую канализацию 3.

В заглубленной части здания размещен тепловой аккумулятор с жидкостной теплоаккумулирующей субстанцией. В качестве теплоаккумулирующей субстанции обычно принимают сбросовые воды ТЭЦ или других теплоагрегатов. Аккумулятор изолирован слоем гидроизоляции 4, которая размещена в виде замкнутой оболочки по ограждающим конструкциям перекрытий и стен 5 подвальной части здания. По периметру пола внутри емкости аккумулятора выполнены водораздаточные перфорированные каналы б, которые обычно закольцовывают. Перфорация водораздаточных каналов 6 может быть выполнена щелевой 7 и имеет постоянное или изменяющееся по длине канала эффективное водопропускное сечение. К нижней кромке канала 6 по направлению к середине здания закреплена основная диафрагма 8, которая выполнена горизонтальной или полого наклонена к средней части здания. В средней части основной диа. фрагмы 8 выполнен ориентированный в направлении продольной оси здания водопропускной проем 9. Под основной диафрагмой в нижней части емкости по всей площади сечения установдена дополнительная перфорированная диафрагма 10. Конструктивно диафрагма может быть выполнена, например, в виде системы железо-бетонных или иных балок трапецеидального сечения,. а ее перфорация — в виде щелей.

Суммарное эффективное водопропусное сечение перфорации дополнительной диафрагмы 10 выполнено минимальным в средней трети площади диафрагмы и возрастает к периферии. Нарастание эффективной площади сечения перфорации к периферии может быть ! линейным или иным из условия перераспределения большей части жидкости в периферийные зоны дополнительной диафрагмы 10, Этим обеспечивается улучшенная стратификация теплоты в объеме аккумулятора и эффект автотеплоизоляции верхнего, более нагретого слоя жидкости между обогреваемым полом и основной диафрагмой 8 подстилающим слоем жидкости между диафрагмами 8 и 10. Кроме того, дополнительно аккумулятор может быть снабжен слоем тепловой изоляции, размещаемой с внешней или внутренней стороны у стен и основания аккумулятора.

Аккумулятор снабжен водоотводящим колодцем 11, выполненным с водозаборной частью 12, размещенной,в нижней части аккумулятора ниже диафрагмы 10. Верхняя переливная кромка

13 колодца 11, регулирующая сток уходящей воды в сбросовую ливневую канализацию 3, должна быть на несколько сантиметров выше верхней отметки гидроизоляции 4 аккумулятора.

Предлагаемое здание выполняют из материалов, применяемых в строительстве: бетон, железобетон, кирпич, металл, стекло, пластмассы и др.

Предлагаемое устройство работает следующим образом.

Сбросовая вода ТЭЦ, имеющая температуру 28-35 С, подается в аккумулятор через водораздаточный канал 6 и затем через перфорацию 7 настильными струями с медленным перетеканием поступает от периферии к средней части здания, отдавая теплоту через пол обогреваемому помещению здания. Достигнув средней части здания, частично охлажденная вода через водопропускной проем 9 поступает к дополнительной диафрагме 10, растекаясь при этом от центра к периферии указанной диафрагмы, и равномерно просаживается через дополнительную диафрагму 10 в нижнюю зону аккумулятора, а оттуда через водоотводящий колодец 11 поступает в сбросовую ливневую канализацию 14 и таким образом выводится из здания.

Утилизация уходящего тепла в предлагаемом здании путем непосредственного контакта теплоносителя со всей поверхностью обогреваемого по1470914 ла в сочетании с эффектом автотеплоизоляции обеспечивает более рациональное использование и утилизацию уходящего тепла сбросовых вод, не ухудшая эксплуатационных качеств здания.

Составитель Т.Пономарева

Редактор И.Дербак Техред M,ÄHäûê Корректор М. Васильева

Заказ 1563/36 Тираж 640

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Формула изобретения

Энергоактивное здание с заглуб- 10 ленной частью и со сбросовой ливневой канализацией, включающее несущие и ограждающие конструкции и аккумулятор тепловой энергии с жидкостной теплоаккумулирующей субстан- 15 цией, о т л и ч а ю щ е е с я тем, что, с целью повышения энергетической эффективности и экономичности здания за счет утилизации тепла сточных вод, аккумулятор выполнен в ви- 20 де гидроизолированной емкости, совмещенной с ограждающими конструкциями заглубленной части здания, причем по периметру пола здания внутри емкости выполнены водораздаточные перфорированные каналы, к нижней кромке водораздаточного канала по направлению к середине здания закреплены основная диафрагма с образованием в направлении продольной оси здания водопропускного проема, а под основной диафрагмой в нижней части емкости по всей площади сечения установлена дополнительная перфорированная диафрагма с водопропускным сечением, возрастающим к периферии, причем аккумулятор снабжен водоотводящим колодцем, сообщенным в нижней части с емкостью аккумулятора, а в верхней части — со сбросовой ливневой канализацией.
