Дымовая труба

Дымовая труба

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства дымовых труб для тепловых электростанций, промышленных зданий и сооружений. Целью изобретения является улучшение условий работы за счет повышения эффективности защиты от коррозии железобетонного отвала и снижения в нем усилий от ветровых нагрузок. Футеровка 2 снабжена опорными пластинами 5, а железобетонный стволупорами 4, контактирующими с пластинами 5. Футеровка 2 выполнена из монолитного кислотостойкого бетона. 2 ил.

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1470918 (51)4 Е 04 Н 12

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4236007/29-33 (22) 27.04.87 (46) 07,04.89. Бюл. Р 13 (71) Всесоюзный научно-исследовательский и проектный институт "Теплопроект" (72) Ф.П..Дужих, И.Б.Заседателев, Б.Д.Тринкер, И.И.Шахов, Ю.В.Иатвеев, В.Г.Лебедев, А.А.Андрачников и П.Ф. Бархатов (53) 697.84 (088.8) (56) Авторское свидетельство СССР

В 1035177, кл. Е 04 Н 12/28, 1983.

Авторское свидетельство СССР

У 309107, кл. Е 04 Н 12/28, 1969. (54) ДЫМОВАЯ ТРУБА (57) Изобретение относится к строительству дымовых труб для тепловых электростанций, промышленных зданий и сооружений. Целью изобретения является улучшение условий работы за счет повышения эффективности защиты от коррозии железобетонного отвала и снижения в нем усилий от ветровых нагрузок. Футеровка 2 снабжена опорными пластинами 5, а железобетонный ствол — упорами 4, контактирующими с пластинами 5. Футеровка 2 выполнена иэ монолитного кислотостойкого бетона. 2 ил.

1470918

Изобретение, относится к строительству дымовых труб для тепловых электростанций, промышленных зданий и сооружений.

Цель изобретения — улучшение условий работы за счет повышения эффективности защиты от коррозии железобетонного ствола и снижения в нем усилий от ветровых нагрузок. 10

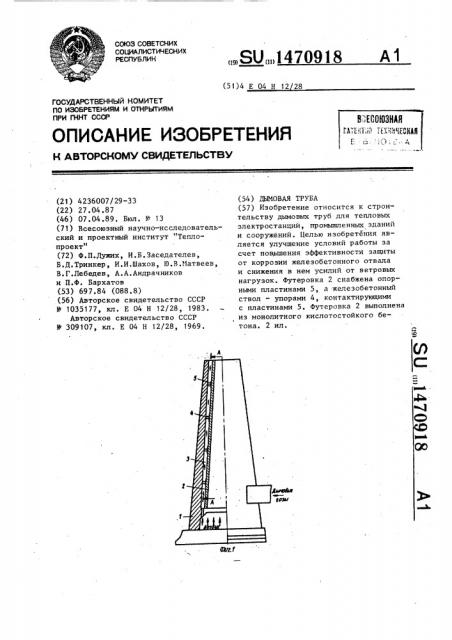

На фиг. 1 показана дымовая труба, общий вид; на фиг. 2 — разр.ез А-А на фиг. 1 °

Дымовая труба включает несущую железобетонную оболочку 1 и монолит- 15 ную армированную футеровку 2 из полимерсиликатного бетона, отделенную от несущей оболочки вентилируемым воздушным каналом 3, причем оболочка имеет на своей внутренней поверхности 20 расположенные по высоте и окружности упоры 4,касающиеся опорных пластин 5 на наружной поверхности монолитной футеровки. Опорные пластины могут быть выполнены в виде вмонтированных в футеровку металлических листов, высота которых определяется температурными деформациями футеровки в соответствующих зонах трубы.

Предлагаемое конструктивное решение обеспечивает свободу перемещений футеровки от температурных воздействий в вертикальном направлении, а также частично препятствует температурному расширению футеровки в радиальном направлении. Возникающие при этом радиальные силы приводят к возникновению в футеровке дополнительных сжимающих напряжений, которые частично компенсируют растягивающие 40 напряжения, возникающие вблизи внешней поверхности футеровки при ее одностороннем нагреве. Это позволяет повысить трещиностойкость футеровки и сократить расход арматуры, устанав- 45 ливаемой в футеровке для восприятия температурных моментов.

Наличие упоров и характер их сопряжения с монолитной футеровкой позволяют включить футеровку, представляющую собой достаточно жесткую: и армированную конструкцию, в совместную работу с несущей железобетонной оболочкой на восприятие усилий от ветровой нагрузки. Это приводит к уменьшению прогибов трубы от ветровой нагрузки и снижению ветровьгх усилий в несущей железобетонной оболочке, что позволяет уменьшить расход вертикальной арматуры. Конкретные величины снижения усилий, сокращения расхода арматуры и так далее определяются в каждом конкретном случае индивидуально в зависимости от геометрических параметров конструкции, теплофизических и физико-механических свойств материалов футеровки и оболочки, эксплуатационных нагрузок и т.д.

Установка упоров в отличие от кольцевых консолей в дымовых трубах с вентилируемыми каналами позволяет проходить воздуху по всей высоте прямотоком, практически не встречая на своем пути аэродинамических сопро- тивлений, что позволяет существенно увеличить статическое давление B вентилируемом канале, повысить в нем противодавление, снизить затраты на принудительную вентиляцию и допустить большие подключаемые мощности к дымовой трубе при прочих равных условиях.

Изготовление в дымовой трубе с вентилируемым каналом футеровки из кислотостойкого монолитного бетона обеспечивает снижение в ней фильтрационньгх, диффузионных и массопроводных характеристик, повышает эффективность и экономичность защиты железобетонного ствола.

Формула изобретения

Дымовая труба, включающая железобетонный ствол и установленную относительно него с образованием кольцевого вентилируемого канала футеровку, отличающаяся тем, что, с целью улучшения условий работы за счет повышения эффективности защиты от коррозии железобетонного ствола и снижения в нем усилий от ветровых нагрузок, футеровка снабжена расположенными дискретно по ее периметру и высоте со стороны вентилируемого канала опорными пластинами, а ствол — упорами, контактирующими с опорными пластинами, причем футеровка выполнена из монолитного кислотостойкого бетона.

1470918

А-A

Составитель Г.Смиренная

Техред,М.Дидык

Корректор M. Васильева

Редактор И.Пербак

Заказ 1563/36 Тираж 640 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. ужгород, ул. Гагарина, 101
