Реферат



Юо 147115

Класс 74b, 8в5

42щ, 14 сССГ

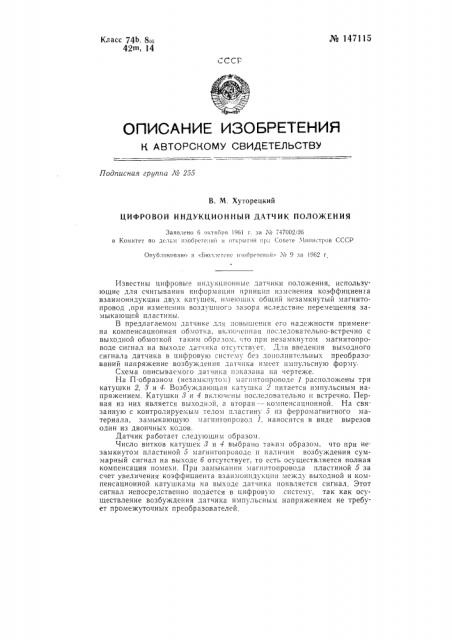

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY CBHQETEJlbCTBV

Подписная группа Л9 255

В. М, Хуторецкий

ЦИФРОВОЙ ИНДУКЦИОННЫЙ ДАТЧИК ПОЛОЖЕНИЯ

Заявлено 6 октября !961 г. за М 747002i26

В Комнтст по дслам изоб11стс;!Ии и открыги!! Пр!! Совстс .!!!!и!!стр0в СССР

Опубликовано в «Ь!оллстснс изобрстсний. ЛЪ 9 за 1962 г

Известны цифровь.е индукционные датчики положения, использующие для считывания информации принцип изменения коэффициента взаимоиндукции двух катушек, имеющих общий незамкнутый магнитопровод,при изменении воздушногэ зазора вследствие перемещения замыкающей пластины.

В предлагаемом датчике для повышения его надежности применена компенсационная обмотка, вкл,оперная последовательно-встречно с выходной обмоткой таким образом, то при незамкнутом магнитопроводе сигнал на выходе дат чика отсутствует. Для введения выходного сигнала датчика в цифровую систему без дополнительных преобразований напряжение возбуждения датчика имеет импульсную форму.

Схема описываемого датчика пэказ«!на на чертеже.

На П-образном (незах!кнутом) магнптопроводе 1 расположены три катушки 2, 3 и 4 Возбуждающая катушка 2 питается импульсным напряжением. Катушки 3 и 4 включены последовательно и встречно. Первая из них является выходнэй, а вторая — компенсационной. На связанную с контролируемым телом пластину 5 пз ферромагнитного материала, замыкающую магнптопровод 1, наносится в виде вырезов один из двоичных кодов.

Датчик работает следующим образом.

Число витков катушек 8 и 4 выбрано таким образом, что при незамкнутом пластиной 5 магнитопроводс и наличии возбуждения суммарный сигнал на выходе 6 отсутствует, то есть осуществляется полная компенсация помехи. При замыкании магнптопровода пластиной 5 за счет увеличения коэффициента взаимои дукцип между выходной и компенсационной катушками на выходе дат шка появляется сигнал. Этот сигнал непосредственно подается в цифровую систему, так как осуществление возбуждения датчика импульсным напряжением не требует промежуточных преобразователей.

Ло f47115

Таким образом, описываемый датчик обладает повышенной íIдежностью и существенно упрощенной конструкцией, что обуславливаст полезность его использования.

Предмет изобретения

1. Цифровой индукционный датчик положения, использующий для считывания информации принцип изменения коэффициента взаимоиндукции двух катушек, имеющих общий незамкнутый магнитопровод, при изменении воздушного зазора вследствие перемещения замыкающей пластины, отличающийся тем, что, с целью повышения надежности датчика, в нем применена компенсационная обмотка, включенная последовательно-встречно с выходной обмоткой таким образом, что при незамкнутом магнитопроводе сигнал на выходе датчика отсутствует.

2. Цифровой индукционный датчик поло>кения по п. I, о тл и ч а ющи и ся тем, что, с целью введения сигнала датчика в цифровую систему без дополнительных преобразований. напряжение возбу>кдения датчика имеет импульсную форму.

Составитель описания А. И. Хохлов

Редактор Н. С. Кутафина Техред А. А. Кудрявицкая Корректор В Андрианов

Подп. к пе-.. 18.VI-62 г. Формат бум 70;х;108 /1, Объем 0,18 изд. л

Зак. 6534 Тираж 650 Цена 4 коп:

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
