Управляемый делитель частоты

Управляемый делитель частоты

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах вычислительной техники и синтезаторах частот. Цель изобретения - увеличение коэффициента деления - достигается за счет выполнения первого и второго делителей 1 и 2 частоты в виде п-разрядных вычитающих счетчиков 6-1 и 6-2 импульсов, выход заема которых соединен с входом записи через элемент задержки, при этом время задержки элемента 7-2 задержки больше времени задержки элемента 7-1 задержки. В устройстве также имеются шипы 3 и 5 соответственно входной и выходной частоты и кодовая шина 4, сигналы на которой определяют коэффициент деления устройства. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 09 А2 (19) (И) (51) 4 Н 03 К 23 66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1100730 (21) 4171120/24-21 (22) 04,01.87 (46) 07.04.89, Бюл. ))- 13 (72) А.Г.Песоцкий и Ю.В.Ларионов (53) 621.374.4(088.8) (56) Авторское свидетельство СССР

У 1100730, кл. Н 03 К 23/66, 17.11.80. (54) УПРАВЛЯЕГ!ЫЙ ДЕЛИТЕЛЬ ЧАСТОТЬ! (57) Изобретение относится к импульсной технике и может быть использовано в устройствах вычислительной техники.и синтезаторах частот. 4ель изобретения — увеличение коэффициента деления — достигается за счет выполнения первого и второго делителей

1 и 2 частоты в виде п-разрядных вычитающих счетчиков 6-1 и 6-2 импульсов, выход заема которых соединен с входом записи через элемент задержки, при этом время задержки элемента 7=2 задержки больше времени задержки элемента 7-1 задержки. В устройстве также имеются шипы 3 и 5 соответственно входной и выходной частоты и кодовая шина 4, сигналы на которой определяют коэффициент деления устройства, 1 ил.

1471309

Изобретение относится к импульсной технике, может быть использовано в устройствах вычислительной техники и синтезаторов частот и является усовершенствованием изобретения по авт.св. 1Ф 1100?30.

Цель изобретения — увеличение коэффициента деления.

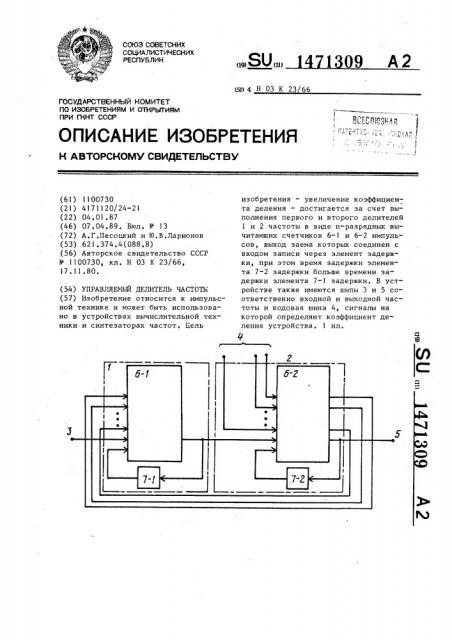

На чертеже приведена электрическая структурная схема управляемого делителя частоты.

Управляемый делитель частоты со; держит первый и второй делители 1 и 2 частоты, счетный вход первого из которых соединен с входной шиной 3, выход — со счетным входом второго делителя 2 частоты, информационные входы которого соединены с кодовой шиной 4, выход с выходной шиной 5, а выходы разрядов подключены поразрядно к информационным входам первого делителя 1 частоты. При этом первый и второй делители 1 и 2 частоты выполнены в виде Q-pB3pfipHblx вычитающих счетчиков 6-1 и 6-2 импульсов, выход заема которых соединен с входом записи через элементы 7-1 и 7-2 задержки, причем время задержки элемента 7-2 задержки больше времени задержки элемента 7-1 задержки. Вычитающие входы счетчиков 6-1 и 6-2 импульсов соединены со счетными входами соответственно первого и второго делителей 1 и 2 частоты, выходы которых соединены с выходами заема соответствующих счетчиков импульсов.

Информационные входы счетчиков 6-1 и

6-2 импульсов соединены с информационными входами соответственно пер40 вого и второго делителей 1 и 2 частоты, выходы разрядов последнего из которых соединены с соответствующими выходами разрядов счетчика 6-2 импульсов, 45

Управляемый делитель частоты работает следующим образом.

Счетчики 6-1 и 6-2 по вычитающим входам осуществляют счет по фронту импульса (по изменению уровней с низ50 кого на высокий,.изменяя состояния их разрядов), но нулевой уровень сигнала на выходе заема формируется при нулевом уровне сигнала на вычитающем входе, Предположим, что на шине 4 установ 5 лен (десятичный) код. Пусть в некото- . рый момент времени на выходах всех разрядов счетчиков 6-1 и 6-2 устанавливаются низкие (нулевые логические) уровни. Низкий уровень импульса на шине 3 поступает на вычитающий вход счетчика 6-1 и вызывает появление низкого уровня на выходе заема этого счетчика, который поступает на вычитающий вход счетчика 6-2, После этого устанавливается низкий уровень и на выходе заема счетчика 6-2. Таким образом на шине 5 формируется начало выходного импульса устройства.

Сигнал с выхода заема счетчика

6-1 поступает также через элемент

7-1, задерживаясь в нем на время, на вход записи счетчика 6-1 и производит запись в него кода, имеющегося на его информационных входах, Так как на выходах разрядов счетчика 6-2 нулевые уровни, то состояние разрядов счетчика 6-1 на изменяется. Сигнал с выхода заема счетчика 6-2 поступает через элемент 7-2, задерживаясь в нем на время о, на вход записи Ф. этого же счетчика и производит запись в него кода с шины 4, который одновременно записывается в счетчик

6-1. Через время, равное времени появления ненулевых сигналов на выходах разрядов счетчика 6-2, возникает перепад с низкого в высокий уровень на выходе заема этого счетчика.

Таким образом на шине 5 завершается формирование выходного импульса уст рсйства. Аналогичный перепад сигнала возникает и на выходе заема счетчика 6-1. Через время с, и с высокий уровень сигнала появляется и на входах записи соответственно счетчиков 6-1 и 6-2, разрешая их работу в счетном режиме. Появление фронта сигнала с выхода заема счетчика 6-1 на вычитающем входе счетчика 6-2 не приводит к изменению состояния разФ рядов последнего, так как время а выбирается заведомо большим времени

С

С приходом по шине 3 первого импульса (фронта) на вычитающий вход счетчика 6-1 содержимое этого счетчика уменьшается на единицу и становится равным единице. С приходом же по шине 3 второго импульса содержимое счетчика 6-1 становится равным нулю, а появление на шине 3 низкого уровня приводит к появлению такого же уровня на выходе заема счетчика

6-1, что через время с, обеспечивает запись в него (прежнего) кода с выхо1471309

В общем случае коэффициент деления устройства равен К =(N+3) N/2, где

N — - значение кода 1,в десятичном счислении) на шине 4.

Формула и з о б р е т е н и я
