Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к культиваторам. Цель изобретения - повышение эффективности вычесывания из почвы сорняков и стабилизация заданной глубины обработки. Культиватор включает раму, установленные в два ряда рабочие органы, каждый из которых выполнен в виде зуба, закрепленного на раме посредством конической пружины. Ось каждой из пружин расположена вдоль напрвления движения кутиватора, а диаметр витков пружин во втором ряду рабочих органов уменьшается по направлению к зубу. Каждый зуб и пружина выполнены из стальной полосы. 1 з.п.ф-лы, 3 ил.

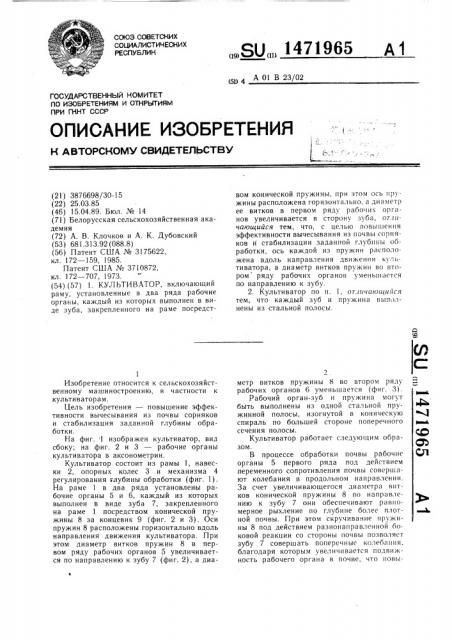

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<51, 4 А 01 В 23/02

ОПИСАНИЕ ИЗОБРЕТЕНИД

Н А BTGPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЬП ИЯМ

ПРИ ГКНТ СССР (21) 3876698/30-15 (22) 25.03.85 (46) 15.04.89. Бюл. № 14 (71) Белорусская сельскохозяйственная академия (72) А. В. Клочков и А. К. Дубовский (53) 681.313.92 (088.8) (56) Патент США № 3175622, кл. 172 — 159, 1985.

Патент США № 3710872, кл. 172 — 707, 1973. (54) (57) 1. КУЛЬТИВАТОР, включающий раму, установленные в два ряда рабочие органы, каждый из которых выполнен в виде зуба, закрепленного на раме посредст1

Изобретение относится к сельскохозяйственному машиностроению, в частности к культиваторам.

Цель изобретения — повышение эффективности вычесывания из почвы сорняков и стабилизация заданной глубины обработки.

На фиг..1 изображен культиватор, вид сбоку; на фиг. 2 и 3 — рабочие органы культиватора в аксонометрии.

Культиватор состоит из рамы 1, навески 2, опорных колес 3 и механизма 4 регулирования глубины обработки (фиг. 1).

На раме 1 в два ряда установлены рабочие органы 5 и 6, каждый из которых выполнен в виде зуба 7, закрепленного на раме 1 посредством конической пружины 8 за концевик 9 (фиг. 2 и 3). Оси пружин 8 расположены горизонтально вдоль направления движения культиватора. При этом диаметр витков пружин 8 в первом ряду рабочих органов 5 увеличивается по направлению к зубу 7 (фиг. 2), а диа„„81„1„„1471965 Д 1 вом конической пружины, при этом ось пружины расположена горизонтально, а диаметр ее витков в первом ряду рабочих органов увеличивается в сторону зуба, от.шчающийся тем, что, с целью повышения эффективности вычесывания из почвы сорняков и стабилизации заданной глубины обработки, ось каждой из пружин расположена вдоль направления движения кул ьтиватора, а диаметр витков пружин во втором ряду рабочих органов уменьшается по направлению к зубу.

2. Культиватор по и. 1, отличающийся тем, что каждый зуб и пружина выполнены из стальной полосы.

2 метр витков пружины 8 во втором ряду рабочих органов 6 уменьшается (фиг. 3) .

Рабочий орган-зуб и пружина могут быть выполнены из одной стальной пружинной полосы, изогнутой в коническую спираль по большей стороне поперечного сечения полосы.

Культиватор работает следующим образом.

В процессе обработки почвы рабочие органы 5 первого ряда под действием переменного сопротивления почвы совершают колебания в продольном направлении.

3а счет увеличивающегося диаметра витков конической пружины 8 по направлению к зубу 7 они обеспечивают равномерное рыхление по глубине более плотной почвы. При этом скручивание пружины 8 под действием разнонаправленной боковой реакции со стороны почвы позволяет зубу 7 совершать поперечные колебания, благодаря которым увеличивается подвижность рабочего органа в почве, что иовы1471965

Фиг.2

Составитель Л. Киселева

И. В Корректор М. Максимишинец

Редактор М. Петрова Техред . ерес

Тираж 618 Подписное

Заказ 1408/1 Тираж 6 и открытиям при ГКНТ СССР венного комитета по изобретениям и отк

Ж вЂ” 35 Раушская наб д 4/5

113035, Москва, . Ужгород, ул. Гагарина, 101 ий комбинат «Патент», г. жго

П оизводственно-издательски" р !

3 шает эффективность вычесывания сорняков из почвы. абочие

У тановленные во втором ряду ра очие с органы 6 обрабатывают уже частично р

ыхленный слой почвы, поэтому за счет ры уменьшения диаметра витко ру вп жины8 в

4 сторону зу а 7 снижается ее жесткость на изги и т б ем самым повышается интенсивность колебаний рабочих органов. Это олнения техпозволяет достичь лучшего вып

ывания ко ненологического процесса вычесь вищ сорняков.
