Способ получения бинарного сорбента на основе гидроксида никеля

Способ получения бинарного сорбента на основе гидроксида никеля

Иллюстрации

Показать все

Реферат



Изобретение касается получения неорганических сорбентов, конкретно синтеза бинарного сорбента на основе гидроксидов никеля, и позволяет получить сорбент, обладающий бимодальной пористой структурой в интервале радиусов пор 300-7100 А и 22100-70000 А. Сущность способа заключается в смешивании растворов сульфатов никеля и цинка в соотношении, обеспечивающем содержание оксида цинка в бинарном сорбенте после осаждения 70-97 мас.%. Осаждение ведут щелочным реагентом при нагревании, после чего осадок гидроксидов промывают и сушат. 1 табл.

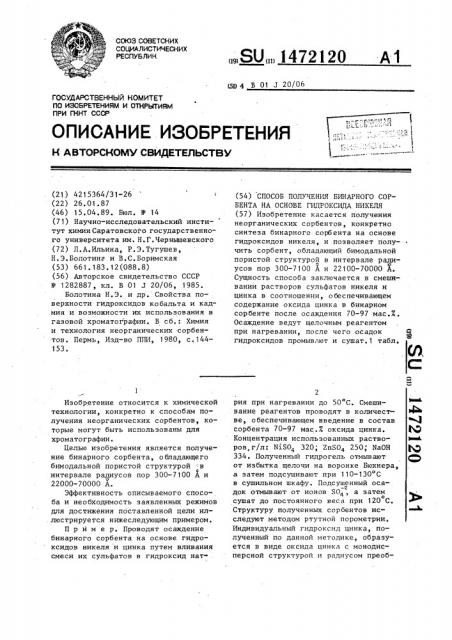

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1472120 А1

Qg 4 В 01 3 20/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4215364/31-26

1 (22) 26. 01. 87 (46) 15. 04. 89. Бюл. У 14 (71) Научно-исследовательский инсти- тут химии Саратовского государственного университета им. Н.Г.Чернышевского (72) Л.А.Ильина, P.Ý.Òóãóøåâ, Н.Э.Болотине и В.С.Боримская (53) 661.183.12(088.8) (56) Авторское свидетельство СССР

Р 1282887, кл. В 01 J 20/06, 1985.

Болотина Н.Э. и др. Свойства поверхности гидроксидов кобальта и кадмия и возможности их использования в газовой хроматоrðафии. В сб,: Химия и технология неорганических сорбентов. Пермь, Изд-во ППИ, 1980, с.144153.

Изобретение относится к химической технологии, конкретно к способам получения неорганических сорбентов, которые могут быть использованы для хроматографии.

Целью изобретения является получение бинарного сорбента, обладающего бимодальной пористой структурой::в с интервале радиусов пор 300-7100 А и

22000-70000 А.

Эффективность описываемого способа и необходимость заявленных режимов для достижения поставленной цели ил.люстрируется нижеследующим примером.

Пример. Проводят осаждение бинарного сорбента на основе гидроксидов никеля и цинка путем вливания смеси их сульфатов в гидроксид нат" (54) СПОСОБ ПОЛУЧЕНИЯ БИНАРНОГО СОРБЕНТА НА ОСНОВЕ ГИДРОКС1ЩА НИКЕЛЯ (57) Изобретение касается получения неорганических сорбентов, конкретно синтеза бинарного сорбента на основе гидроксидов никеля, и позволяет получить сорбент, обладающий бимодальной пористой структурой в интервале радиусов пор 300-7100 А и 22100-70000 А.

Сущность способа заключается в смешивании растворов сульфатов никеля и цинка в соотношении, обеспечивающем содержание оксида цинка в бинарном сорбенте после осаждения 70-97 мас.X.

Осаждение ведут щелочным реагентом при нагревании, после чего осадок гидроксидов промывают и сушат.1 табл.

2 рия при нагревании до 50 С.. Смешивание реагентов проводят в количест- 4 ве, обеспечивающем введение в состав 4 сорбента 70-97 мас.7 оксида цинка. Ь 1

Концентрация использованных раство- Ф ров, г/л: NiSO< 320; ZnS0< 250; NaOH Я

334. Полученный гидрогель отмывают 1 от избытка щелочи на воронке Бюхнера, а затем подсушивают при 110-130 С в сушильном шкафу. Подсушенный оса-2 док отмывают от ионов SO, а затем

0 сушат до постоянного веса при 120 С.

Структуру полученных сорбентов исследуют методом ртутной порометрии.

Индивидуальный гидроксид цинка, полученный по данной методике, образуется в виде оксида цинка с монодисперсной структурой и радиусом преобной структурой, плавно регулируемой в области мезопор от 300 до 7100 K u в области макропор в области от 22180 до 70000 А.

Формула изобретения

Образцы

Радиус преобладающих пор 1-ro максимума, А

Радиус преобладающих пор 2-го максимума, А

ZnO — 100X

3XNl (ОН) — 97 . ЕпО

5XNi (OH)z — 95 Zn0

20 Ni(0Н) — 80X ZnO

30%Яi(ОН) — 70 Zn0

Ni(OH) 100

22400

7100 22100.

3560 20000

890 56000

300 70000 (поры (200 А) 1 3 5X(NiOH)q

98,5%СЙ(ОН) (прототип) 200

Составитель Т. Чиликина

Редактор M.Áàíäóðà Техред П.Сердюкова Корректор С.Черни

Заказ 1649/9 Тираж 486 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðoä, ул. Гагарина,101 з 147212 о ладающих пор 22400 А. Исходный гидроксид никеля имеет неоднородную, преимущественно мелкопористую структуру. Данные по структуре бинарных гидроксидов, полученных по описываемому способу и прототипу, приведены в таблице.

Увеличение содержания гидроксида никеля в бинарном оксиде до 40% приводит к образованию неоднородной структуры, в которой отсутствуют явно выраженные области радиусов преобладающих пор. У образцов оксидов, содержащих добавку гидроксида никеля менее 3 мас.X. образуется монодисперсная структура с радиусами преобладающих пор в интервале 20000О

22000 А, т.е. структура оксида цинка. т 20

Как видно из приведенных примеров, описываемый способ позволяет получить бинарные оксиды, обладающие бимодальСпособ получения бинарного сорбента на основе гидроксида никеля, включающий его осаждение щелочным реагентом из сульфатных растворов при нагревании в присутствии соли двухвалентного металла, промывку и сушку готового продукта, о т л и ч а ю.шийся тем; что, с целью обеспечения бимодальной пористой структуры сорбента в интервале радиусов пор

300-7 100 А и 22100-70000 А, в каче ,стве соли двухвалентного металла берут сульфат цинка в количестве, обеспечивающем 70-97 мас.% оксида цинка в сорбенте,
