Реферат



Изобретение относится к моечным установкам с несколькими последовательно расположенными технологическими секциями с узлами их стыковки. Цель изобретения - улучшение условий эксплуатации установки. Технологические секции соединены посредством узла стыковки в виде резервуара для сбора моющей жидкости, который имеет U-образные полосы, закрепленные по обе стороны от места стыковки по периметру стыка, и П- образные накладки, перекрывающие место стыка и соединенные с U-образными полосами посредством разъемного соединения. Моющая жидкость, проходя через зазор между U-образными полосами, собирается в резервуаре и стекает к отводящему трубопроводу в момент части установки. Благодаря тому, что между секциями имеется зазор, секции легко монтируются и меняются местами в зависимости от технологического процесса. 6 ил.

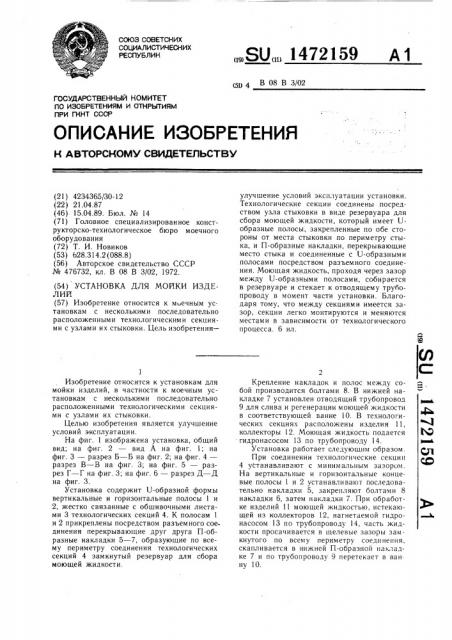

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК 5114 В 08 В 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

MPH ГКНТ CCCP (21) 4234365/30-12 (22) 21.04.87 (46) 15.04.89. Бюл. № 14 (71) Головное специализированное конструкторско-технологическое бюро моечного оборудования (72) Т. И. Новиков (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР № 476732, кл. В 08 В 3/02, 1972. (54) УСТАНОВКА ДЛЯ МОЙКИ ИЗДЕЛИЙ (57) Изобретение относится к моечным ус. тановкам с несколькими последовательно расположенными технологическими секциями с узлами их стыковки. Цель изобретения—

Изобретение относится к установкам для мойки изделий, в частности к моечным установкам с несколькими последовательно расположенными технологическими секциями с узлами их стыковки.

Целью изобретения является улучшение условий эксплуатации.

На фиг. 1 изображена установка, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2; на фиг. 4— разрез  — В на фиг. 3; на фиг. 5 — разрез à — Г на фиг. 3; на фиг. 6 — разрез Д вЂ” Д на фиг. 3.

Установка содержит U-образной формы вертикальные и горизонтальные полосы 1 и

2, жестко связанные с обшивочными листами 3 технологических секций 4. К полосам 1 и 2 прикреплены посредством разъемного соединения перекрывающие друг друга П-образные накладки 5 — 7, образующие по всему периметру соединения технологических секций 4 замкнутый резервуар для сбора моющей жидкости.

„.SU,», 1472159 А1 улучшение условий эксплуатации установки.

Технологические секции соединены посредством узла стыковки в виде резервуара для сбора моющей жидкости, который имеет Uобразные полосы, закрепленные по обе стороны от места стыковки по периметру стыка, и П-образные накладки, перекрывающие место стыка и соединенные с U-образными полосами посредством разъемного соединения. Моющая жидкость, проходя через зазор между U-образными полосами, собирается в резервуаре и стекает к отводящему трубопроводу в момент части установки. Благодаря тому, что между секциями имеется зазор, секции легко монтируются и меняются местами в зависимости от технологического процесса. 6 ил.

Крепление накладок и полос между собой производится болтами 8. В нижней накладке 7 установлен отводящий трубопровод

9 для слива и регенерации моющей жидкости в соответствующей ванне 10. В технологических секциях расположены изделия 11, коллекторы 12. Моющая жидкость подается гидронасосом 13 по трубопроводу 14.

Установка работает следующим образом.

При соединении технологические секции

4 устанавливают с минимальным зазором.

На вертикальные и горизонтальные концевые полосы 1 и 2 устанавливают последовательно накладки 5, закрепляют болтами 8 накладки 6, затем накладки 7. При обработке изделий 11 моющей жидкостью, истекающей из коллекторов 12, нагнетаемой гидронасосом 13 по трубопроводу 14, часть жидкости просачивается в щелевые зазоры замкнутого по всему периметру соединения, скапливается в нижней П-образной накладке 7 и по трубопроводу 9 перетекает в ванну 10.

1472159 з

Применение узла стыковки в виде резервуара для сбора моющей жидкости с накладками П-образной формы и полосами U-образной формы значительно упрощает технологию сборки моечно-сушильных агрегатов, повышает их технологическую гибкость, обеспечивает простоту переналадки и ремонта секций.

Формула изобретения

Установка для мойки изделий, содержащая последовательно расположенные технологические секции и узлы стыковки соседних секций, отличающаяся тем, что, с целью улучшения условий эксплуатации, технологи ческие секции установлены с зазором одна относительно другой, а каждый узел стыковки выполнен в виде охватывающего по периметру секций в зоне стыка резервуара для сбора моющей жидкости, имеющего расположенные по обе стороны от линии стыка две полосы U-образного профиля, закрепленные жестко основанием и с зазором относительно друг друга на стенках соответствующей технологической секции и перекрывающие друг друга в месте сочленения, расположенные вдоль периметра стыка накладки

П-образного профиля, каждая из которых сопряжена беззазорно с наружными относительно места стыка отогнутыми концами полос и связана с ними посредством разъемного соединения, причем в нижней части сты15 куемых секций каждый узел стыковки имеет отводящий трубопровод для слива и регенерации моющей жидкости.

2 2

1472159 фОР 5

Фиг

1472159

Г- Г

Фиг.5
