Резцовая головка
Иллюстрации
Показать всеРеферат
Изобретение относится к области металлообработки и может быть использовано, например, на токарных станках при резке труб с одновременным снятием фасок. Целью изобретения является сокращение времени на наладку головки за счет уменьшения количества регулировочных винтов. Резцовая головка содержит корпус, резцедержатели, грузы и установленные в грузах ползуны, связанные посредством тяг и шарниров с резцедержателями. В одном из ползунов 8 установлен двухсторонний клин 10 и односторонние клинья 13, связанные с ползуном упругими элементами 19. На клиньях 13 закреплены фрикционные накладки 14, а двухсторонний клин 10 связан с ползуном 8 винтом 9. При вращении винта 9 клинья 13, взаимодействуя с клином 10, перемещаются в радиальном направлении, затормаживая или растормаживая ползун 8 в отверстии груза. Тем самым обеспечивается возможность регулировки положения ползунов, а следовательно, и начального диаметра обработки только одним винтом, который в другом ползуне связан непосредственно с грузом. 4 ил.

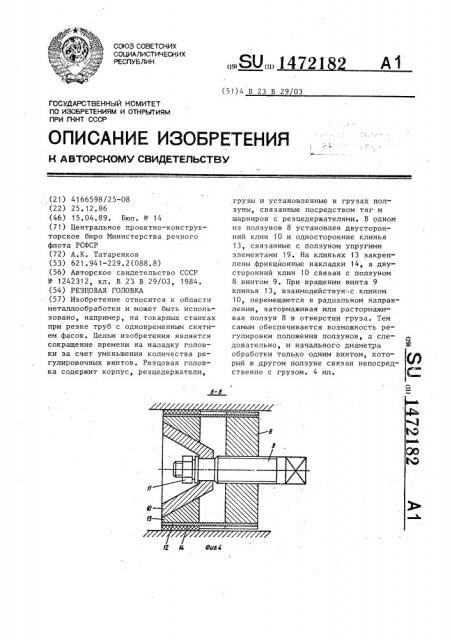

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
„.Я0„„14721 (51)4 В 23 В 29/03
ОПИСАНИЕ ИЗОБРЕТЕНИЯ с
S-В
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ,(21.) 4166598/25-08 (22) 25.12.86 (46) 15.04.89. Бюл. Ф 14 (71) Центральное проектно-конструкторское бюро Министерства речного флота РСФСР (72) А.К. Татаренков (53) 621.941-229.2(088.8) (56) Авторское свидетельство СССР
Ф 1242312, кл. 3 23 В 29/03, 1984. (54) РЕЗЦОВАЯ ГОЛОВКА (57) Изобретение относится к области металлообработки и может быть использовано, например, на токарных станках при резке труб с одновременным снятием фасок. Целью изобретения является сокращение времени на наладку головки за счет уменьшения количества регулировочных винтов. Резцовая головка содержит корпус, резцедержатели, грузы и установленные в грузах ползуны, связанные посредством тяг и шарниров с резцедержателями. В одном из полэунов 8 установлен двусторонний клин 10 и односторонние клинья
13, связанные с ползунок упругими элементами 19. На клиньях 13 закреплены фрикционные накладки 14, а двусторонний клин 10 связан с ползуном
8 винтом 9. При вращении винта 9 клинья 13, взаимодействуя:.с клином
10, перемещаются в радиальном направлении, затормаживая или растормаживая ползун 8 в отверстии груза. Тем самым обеспечивается возможность регулировки положения ползунов, а следовательно, и начального диаметра обработки только одним винтом, который в другом ползуне связан непосредственно с грузом. 4 ил.
1472182
Изобретение относится к металлообработке и может быть использовано, например, на токарных станках при резке труб с одновременным снятием фасок.
Цель изобретения — сокращение времени на наладку головки за счет уменьшения количества регулировочных винтов.
1О
На фиг. 1 показана резцовая головка, продольный разрез; на фиг. 2— вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — сечение В-В на фиг.3. 5
Резцовая головка содержит корпус
1, на котором на направляющих 2 установлены грузы 3 центробежного механизма перемещения. В отверстии одного из грузов установлен ползун 4, в резьбо- щ вое отверстие которого ввернут регулировочный винт 5, в кольцевую канавку которого входят сухари 6, поджатые к бурту отверстия гайкой 7.
В отверстие другого груза установлен ползун 8, в резьбовое отверстие которого ввернут винт 9, гладкой цилиндрической частью входящий в отверстие двустороннего клина 10, установленного в торцовом пазу ползуна 8.
Винт 9 имеет возможность вращательного движения в отверстии клина 10 и закреплен от осевых перемещений гайкой
11. В продольных пазах ползуна 8 размещены упругие пластины 12, на кото35 рых закреплены односторонние клинья
13 с фрикционными накладками 14.
В ползунах 4 и 8 закреплены шарниры тяг 15. Резцедержатели 16 снабжены буртами 17 и установлены в резьбовых втулках 18. Втулки 18 ввернуты в корпус 1 и имеют внутренний кольцевой бурт 19. Грузы 3 прижаты к корпусу 1 пружинами 20. Винты 21 служат для закрепления резцов в резцедержателях
16.
Резцовая головка работает следующим образом.
Перед началом работы поворотом винта 9 освобождают сцепление ползу- 50 на 8 с грузом 3 и вращением винта 5 устанавливают ползун 4 в положение, которое соответствует начальному диаметру обработки. Перемещение ползуна
4 вызывает через тяги 15 перемещение 55, резцедержателей 16 и ползуна 8.
После установки ползуна 4 в положение, соответствующее начальному диаметру обработки, поворотом винта 9 фиксируют положение ползуна 8. Вращение винта 9 вызывает перемещение клина 10, который своими наклонными поверхностями через клинья 13 вызывает прижатие (или отжатие) фрикционных накладок 14 к поверхности отверстия груза 3.
Вращением втулки 18 устанавливают необходимый конечный диаметр обработки (максимальное перемещение резцедержателя к центру головки).
Перед началом вращения головки грузы 3 под действием центробежных сил перемещаются от центра и вызывают через тяги 15 перемещение резцедержателей 16 к центру головки, резец соприкасается с обрабатываемой деталью, и начинается обработка.При соприкосновении бурта 17 с кольцевым буртом 19 втулки радиальная подача резца прекращается. Когда прекращено вращение головки, грузы 3 под действием пружин 20 возвращаются в исходное положение.
Формула изобретения
Резцовая головка, содержащая корпус, смонтированные в корпусе с возможностью радиального перемещения.. резцедержатели, установленные на направляющих корпуса с возможностью радиального перемещения грузы, установленные в.радиальных отверстиях грузов ползуны, связанные посредством тяг и шарниров с резцедержателями, и установленные в резьбовых отверстиях ползунов винты, о т л и ч а ю щ а я) с я тем, что, с целью сокращения времени на наладку головки, один из ползунов снабжен двусторонним клином и односторонними клиньями с фрикционными накладками, установленными в выполненном в ползуне торцовом пазу с возможностью взаимодействия односторонних клиньев с двусторонним, а фрикционных накладок — с поверхностью отверстия, в котором установлен ползун, причем винт ползуна связан с двусторонним клином фиксированно в осевом направлении и с возможностью вращения, а односторонние клинья связаны с ползуном посредством введенных в головку упругих элементов.
