Класс 21а4 486а № 147240

CCCP

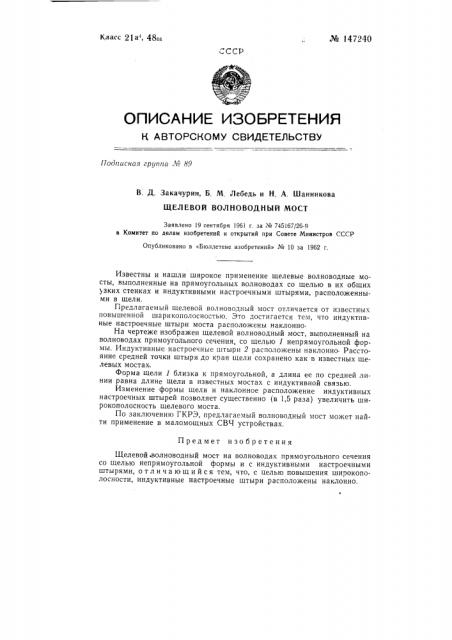

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ЛР 89

В. Д. Закачурин, Б. М, Лебедь и Н. А. Шанникова

ЩЕЛЕВОЙ ВОЛНОВОДНЫЙ МОСТ

Заявлено 19 сентября 1961 г. за № 745167/26-9 в Комитет по делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 10 за 1962 г.

Известны и нашли широкое применение щелевые волноводные мосты, выполненные на прямоугольных волноводах со щелью в их общих узких стенках и индуктивными настроечными штырями, расположенными в щели.

Предлагаемый щелевой волноводный мост отличается от известных повышенной шарикополосностью. Это достигается тем, что индуктивные настроечные штыри моста расположены наклонно

На чертеже изображен щелевой волноводный мост, выполненный на волноводах прямоугольного сечения, со щелью 1 непрямоугольной формы. Индуктивные настроечные штыри 2 расположены наклонно. Расстояние средней точки штыря до края щели сохранено как в известных щелевых мостах-.

Форма щели 1 близка к прямоугольной, а длина ее по средней линии равна длине щели в известных мостах с индуктивной связью.

Изменение формы щели и наклонное расположение индуктивных настроечных штырей позволяет существенно (в 1,5 раза) увеличить широкополосность щелевого моста.

По заключению ГКРЭ, предлагаемый волноводный мост может найти применение в маломощных СВЧ устройствах.

Предмет изобретения

Щелевой,волноводный мост на волноводах прямоугольного сечения со щелью непрямоугольной формы и с индуктивными настроечными штырями, отличающийся тем, что, с целью повышения широкополосности, индуктивные настроечные штыри расположены наклонно.

J¹ 147241У

О П Е ЧАТ КА

На стр. 1 в строке 6 сверку напечатано шарнкополоь-постыл следует читать

ынрокополосностью.

Составитель описания Л. 3. Рубинчик

Редактор Л. И. Гольцов

Техред А. А. Кудрявицкая Корректор В. Андрианова

Ф

Подп. к печ. 17Л -62 г формат бум. 70X 108 /„ Объем 0,18 изд. л.

Зак. 4821 Тираж 750 Цена 4 коп.

ЦБТИ Комитета во делам изобретений и открытий при Совете Министров СССР

Москва Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ, Москва, Петровка.. 14.
