Складчатый свод
Иллюстрации
Реферат
Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зданий и сооружений. Целью изобретения является улучшение эксплуатационных характеристик за счет повышения аэродинамической обтекаемости. Складчатый свод включает вогнутые однотипные симметричные панели 1, имеющие форму цилиндрической поверхности. Каждая панель 1 очерчена двумя зеркально симметричными синусоидальными кромками 2, 3 с выпуклостью, направленной от центра панели, а также двумя равными параллельными кромками 4. В своде кромок 2, 3 образуют выступающие волнообразные ребра 5, а кромки 4 панелей 1 попарно соединены в ребра 6, ориентированные по дуге свода. 3 ил.
СС803 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1472601 (51) 4 Е 04 В 7/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
H А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4213392/31-33 (22) 23.03.87 (46) 15.04.89. Бюл. № 14 (71) Свердловский архитектурный институт (72) А. В. Коротич (53) 624.074 (088.8) (56) Авторское свидетельство СССР № 1165757, кл. Е 04 В 7/08, 1985. (54) СКЛАДЧАТЫЙ СВОД (57) Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зданий и сооружений. Целью изобретения является улучшение эксплуатационных характеристик за счет повышения аэродинамической обтекаемости. Складчатый свод включает вогнутые однотипные симметричные панели 1, имеющие форму цилиндрической поверхности. Каждая панель 1 очерчена двумя зеркально симметричными синусоидальными кромками 2, 3 с выпуклостью, направленной от центра панели, а также двумя равными параллельными кромками 4.
В своде кромки 2, 3 образуют выступающие волнообразные ребра 5, а кромки 4 панелей 1 попарно соединены в ребра 6, ориентированные по дуге свода. 3 ил.
1472601
Формула изобретения
Составитель Г. Давлетова
Редактор A. Огар Техред И. Верес Корректор А. Обручар
Заказ 685/33 Тираж 640 Подписное
ВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР
1 !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зданий и сооружений.
Цель изобретения — улучшение эксплуатационных характеристик путем повышения аэродинамической обтекаемости.

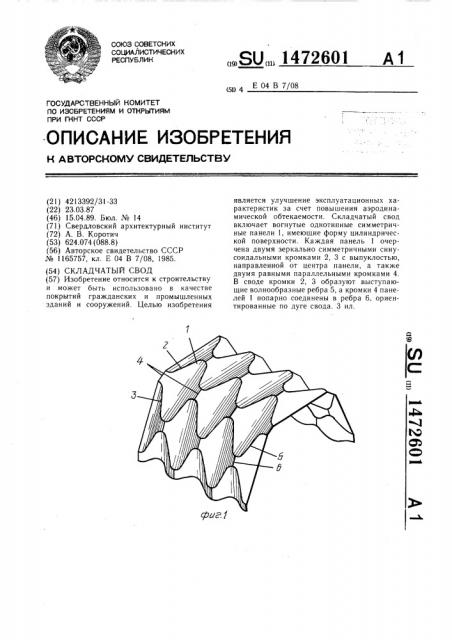

На фиг. 1 изображен складчатый свод, аксонометрия; на фиг. 2 — компоновочная схема элементов покрытия; на фиг. 3 узел соединения сборных элементов. 10
Складчатый свод включает вогнутые однотипные симметричные панели 1, имею-. щие форму цилиндрической поверхности.
Каждая панель 1 очерчена двумя зеркально симметричными синусоидальными кромками
2 и 3 с выпуклостью, направленной от центра панели, а также двумя равными параллельными кромками 4. В своде кромки 2 и 3 образуют выступающие волнообразные ребра
5, а кромки 4 панелей 1 попарно соединены в ребра 6, ориентированные по дуге свода.
Складчатый свод монтируется путем сочле2 нения панелей 1 методом подращивания.
Соединение панелей 1 осуществляется снаружи одним из известных способов (на болтах, фальцевание, сварка, склеивание и др.) .
Панели 1 изготавливаются однослойными (неутепленный свод) либо многослойными с утеплителем. Материал панелей — металл, пластмассы, оргалит и др.
Складчатый свод, включающий симметричные вогнутые панели с четырьмя попарно равными противолежащими кромками, две из которых параллельные прямые, объединенные с образованием выступающих ребер, отличающийся тем, что, с целью улучшения эксплуатационных характеристик за счет повышения аэродинамической обтекаемости, каждая панель имеет форму цилиндрической поверхности, две другие кромки имеют форму зеркально симметричных синусоидальных кривых с выпуклостью, направленной от центра панели.
