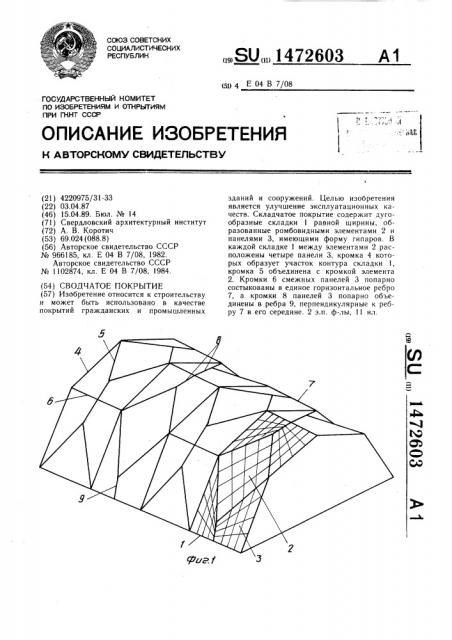

Реферат



Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зданий и сооружений. Целью изобретения является улучшение эксплуатационных качеств. Складчатое покрытие содержит дугообразные складки 1 равной ширины, образованные ромбовидными элементами 2 и панелями 3, имеющими форму гипаров. В каждой складке 1 между элементами 2 расположены четыре панели 3, кромка 4 которых образует участок контура складки 1, кромка 5 объединена с кромкой элемента 2. Кромки 6 смежных панелей 3 попарно состыкованы в единое горизонтальное ребро 7, а кромки 8 панелей 3 попарно объединены в ребра 9, перпендикулярные к ребру 7 в его середине. 2 з.п. ф-лы, 11 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1472603 А1 (д1) 4 Е 04 В 7/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

4 3

Ь)

Cb

С0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4220975/31-33 (22) 03.04.87 (46) 15.04.89. Бюл. № 14 (71) Свердловский архитектурный институт (72) А. В. Коротич (53) 69.024 (088.8) (56) Авторское свидетельство СССР № 966185, кл. Е 04 В 7/08, 1982.

Авторское свидетельство СССР № 1102874, кл. Е 04 В 7/08, 1984. (54) СВОДЧАТОЕ ПОКРЫТИЕ (57) Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зданий и сооружений. Целью изобретения является улучшение эксплуатационных качеств. Складчатое покрытие содержит дугообразные складки 1 равной ширины, образованные ромбовидными элементами 2 и панелями 3, имеющими форму гипаров. В каждой складке 1 между элементами 2 расположены четыре панели 3, кромка 4 которых образует участок контура складки I, кромка 5 объединена с кромкой элемента

2. Кромки 6 смежных панелей 3 попарно состыкованы в единое горизонтальное ребро

7, а кромки 8 панелей 3 попарно объединены в ребра 9, перпендикулярные к ребру 7 в его середине. 2 з.п. ф-лы, 1 ил.!

472603

Изобретение относится к строительству и может быть использовано в качестве покрытий гражданских и промышленных зд ний и сооружений.

Цель изобретения — улучшение эксплуатационных качеств.

На фиг. 1 изображено сводчатое покрытие, аксонометрия; на фиг. 2 — 4 — трехшарнирные сводчатые покрытия, содержащие продольное коньковое ребро и имеющие различные поперечные очертания; на фиг. 5 — покрытие, пример исполнения; на фиг. 6 — 9 — укрупненные блоки складок покрытия; на фиг. 10 и 11 — варианты узлов сочленения укрупненных блоков.

Сводчатое покрытие содержит дугообразные складки 1 равной ширины, образованные ромбовидными элементами 2 и панелями

3, имеющими форму гипаров, причем в каждой складке 1 между элементами 2 расположены четыре панели 3, кромка 4 которых образует участок контура складки 1, кромка

5 объединена с кромкой элемента 2. Кромки

6 смежных панелей 3 попарно состыкованы в единое горизонтальное ребро 7, а кромки 8 панелей 3 попарно объединены в ребра 9, перпендикулярные к ребру 7 в его середине.

В смежных складках 1 ромбовидные элементы 2 расположены со смещением относительно друг друга (свод без нулевых сечений) либо без смещения с образованием ребрами 7 единого продольного конькового ребра 10 (трехшарнирный свод) .

В покрытии по фиг. 5 кромки 11 панелей 3 попарно объединены в-ребра, соединяющие вершины 12 ромбовидного элемента 2 с контуром 13 складки 1.

Сводчатое покрытие монтируется путем присоединения укрупненных блоков из пяти гипаров друг к другу методом подращивания.

15 формула изобретения

1. Сводчатое покрытие, образованное симметричными дугообразными складками равной ширины, содержащими ромбовидные элементы и расположенные между ними панели, у каждой из которых одна кромка образует участок контура складки, а другая объединена с кромкой ромбовидного элемента, отличающееся тем, что, с целью улучшения эксплуатационных качеств, ромбовидные элементы и панели покрытия имеют форму гипаров, причем в каждой складке между двумя ромбовидными элементами размещены четыре панели, третьи кромки которых попарно состыкованы в единое горизонтальное ребро, а четвертые кромки попарно объединены в ребра, исходящие из противоположных углов ромбовидного элемента перпендикулярно к середине противолежащих ребер.

2. Покрытие по п. 1, отличающееся тем, что четвертые кромки перпенднкi.,v,;÷,t,; третьим кромкам.

3. Покрытие по и. 1, отличаю ".: т..:. что четвертые кромки перпендикул:, ; и,.: срвым кромкам.

При монтаже трехшарнирного свода собирают две половины покрытия из укрупленных блоков, последовательно присоединяя их друг к другу, а затем обе половины по опорным контурным ребрам фиксируют в плоскости основания и поворотом вокруг контурных ребер устанавливают в проектное положение, после чего объединяют по продольному коньковому ребру.

Ромбовидные элементы и панели покрытия

10 изготавливают из армоцемента, пластмасс, оргалита и соединяют известным способом (замоноличиванием, склеиванием, сваркой, на болтах и др).
