Складчатый купол
Иллюстрации
Реферат
Изобретение относится к строительству и может быть использовано при возведении зданий и сооружений куполообразного типа гражданского, промышленного и сельскохозяйственного назначения. Целью изобретения является расширение возможностей формообразования, снижение трудоемкости монтажа и изготовления. Складчатое сооружение включает основные радиальные секторы 1, объединенные в центральной вершине 2 и образованные равносторонними шестиугольными элементами 3, перегнутыми по большей диагонали 4. Секторы 1 соединены по зигзагообразным боковым кромкам 5 с расположенными между ними дополнительными секторами 6 из элементов 3. 6 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5в 4 Е 04 В 7/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCKOMY СВИДЕТЕЛЬСТВУ
С5
CO ь ъ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР (21) 4228355/31-33 (22) 13.04.87 (46) 15.04.89. Бюл. № 14 (71) Свердловский архитектурный институт (72) А. В. Коротич (53) 69.024 (088.8) (56) Клятис Г. Я. Оболочки покрытий из пластмасс.— Обзор/ЦИНИС. М., 1972, с. 27, рис. 15.
Исследование и расчет новых типов пространственных конструкций гражданских зданий.— Сб. научи. тр./ЛенЗНИИЭП.:
Л.: Из-во ЛенЗНИИЭП, 1985.
„„SU „„1472604 А 1 (54) СКЛАДЧАТЪ|й КУПОЛ (57) Изобретение относится к строительству и может быть использовано при возведении зданий и сооружений куполообразного типа гражданского, промышленного и сельскохозяйственного назначения. Целью изобретения является расширение возможностей формообразования, снижение трудоемкости монтажа и изготовления. Складчатое сооружение включает основные радиальные секторы 1, обьединенные в центральной вершине 2 и образованные равносторонними шестиугольными элементами 3, перегнутыми по большей диагонали 4. Секторы 1 соединены по зигзагообразным боковым кромкам 5 с расположенными между ними дополнительными секторами 6 из элементов 3.
6 ил.
1472604
Изобретение относится к строительству и может быть использовано при возведении зданий и сооружений куполообразного типа гражданского, промышленного и сельскохозяйственного назначения.
Цель изобретения — расширение возможностей формообразования, снижение трудоемкости монтажа и изготовления.

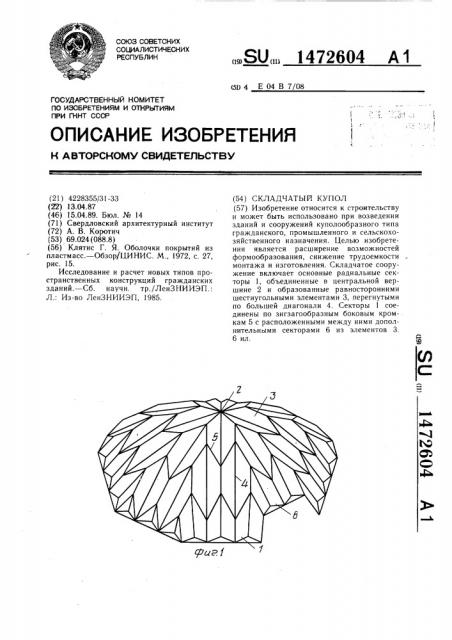

На фиг. 1 показан складчатый купол, общий вид; на фиг. 2 — равносторонний шестиугольный элемент покрытия; на фиг. 3 — сочленение элементов складчатого купола; на фиг. 4 — складчатый купол шатрового типа; на фиг. 5 — схемы покрытий шатрового и зонтичного очертаний; на фиг. 6 — компоновочная схема купола на основе однотипных сборных элементов.
Складчатый купол включает основные радиальные секторы 1, объединенные в центральной вершине 2 и образованные равносторонними шестиугольными элементами 3, перегнутыми по большей диагонали 4.
Секторы 1 соединены по боковым кромкам
5 с расположенными между ними дополнительными секторами 6 из элементов 3.
Складчатый купол монтируется путем соединения основных секторов 1 в вершине 2 с последующим присоединением к ним дополнительных секторов 6. Предварительный монтаж блоков-секторов 1 и 6 из элементов
3 осуществляется в плоскости основания.
Элементы 3 выполняют, например, из рулонного прокатного листа способом холодной гибки и соединяют одним из известных способов (на болтах, сваркой). Купол может быть выполнен в холодном и утепленном вариантах и иметь различную форму.
Формула изобретения
Складчатый купол, состоящий из состыкованных основных и дополнительных радиальных секторов, выполненных из расположенных ярусами и соединенных торцами многоугольных элементов, образованных
"0 плоскими панелями, большие кромки которых в основных секторах объединены с образованием западающих складок по большим диагоналям элементов с ориентацией этих диагоналей вдоль образующей купола, причем элементы первого верхнего яруса состыкованы в вершине купола, а количество элементов в ярусе соответствует его номеру, отличающийся тем, что, с целью расширения возможностей формообразования, снижения трудоемкости монтажа и изготов20 ления, элементы основных и дополнительных секторов выполнены однотипными и шестиугольными, а составляющие их панели имеют форму трапеций с равными кромками боковых сторон и меньшего основания, при этом каждый элемент первого верхнего яруса дополнительных секторов соединен симметричными боковыми кромками составляющих этот элемент панелей с кромками малых оснований панелей элементов первого яруса двух смежных основЗ0 ных секторов, а число элементов в дополнительных секторах соответствует номеру яруса.
