Реферат



Изобретение относится к грузоподъемному оборудованию, а именно к подъемникам для сборки башенных буровых вышек. Цель - улучшение устойчивости подъемника и повышение надежности его работы. Подъемник включает вертикальные стойки 2, закрепленные на двух противоположных сторонах основания 1, и механизм подъема в виде симметрично размещенных "инюрнбергских ножниц". Верхние концы рычагов (Р) 8 последних посредством подвески связаны с грузонесущей рамой с возможностью перемещения вдоль нее. Подвеска выполнена в виде четырех коромысел 7, каждое из которых шарнирно связано с рамой и верхним концом соответствующего Р 8. Грузонесущую раму образуют траверсы (Т) 5, соединенные двумя жесткими поперечинами 6. С внешней стороны подъемника стойки 2 имеют связанные с основанием 1 подкосы 4 и стяжки 3. Нижние концы Р 8 опираются на основание 1 с возможностью перемещения вдоль него и связаны между собой приводом - полиспастами с подвижными блоками (Б) 11 и гибкими тягами 12, охватывающими подвижные Б 11 и неподвижные Б 13, закрепленные на основании 1. Это обеспечивает равномерность подъема грузонесущих Т 5. Устойчивость Т 5 в горизонтальной плоскости обеспечивается коромыслами. Подъемник может собираться как поэлементо, так и укрупненными Б. 2 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4051773/23-03 (22) 07.04.86 (46) 15.04.89. Бюл. N - 14 (71) Полтавское отделение Украинско гоо научно-исследовательского геологоразведочного института (72) В.Е.Лютенко (53) 622.242.3 (088.8), (56) Авторское свидетельство СССР

Р 960418, кл. E 21 B 15/00, 1980.

Авторское свидетельство СССР

Ф 583092, кл. В 66 F 3/22, 1976. (54) ПОДЪЕМНИК (57) Изобретение относится к грузоподъемному оборудованию, а именно к подъемникам для сборки башенных буровых вышек, Цель — улучшение устойчивости подъемника и повышение надежности его работы. Подъемник вклю-. чает вертикальные стойки 2, закрепленные на двух противоположных сторонах основания 1, и механизм подъема в виде симметрично размещенных нюрнбергских ножниц. Верхние концы рычаÄÄSUÄÄ 1472625 А1 (11 4 Е 21 В 15/00, В 66 Е 3/22 гов (P) 8 последних посредством под. вески связаны с грузонесущей рамой с возможностью перемещения вдоль нее.

Подвеска выполнена в виде четырех коромысел 7, каждое из которых шарнирно связано с рамой и верхним концом соответствующего P 8. Грузонесущую раму. образуют траверсы (Т) 5, соединенные двумя жесткими поперечинами 6, С внешней стороны подъемника стойки 2 имеют связанные с основанием

1 подкосы 4 и стяжки 3, Нижние концы

P 8 опираются на основание 1 с возможностью перемещения вдоль него и связаны между собой приводом-полиспастами с подвижными блоками (Б) 11 а

Ю и гибкими тягами 12, охватывающими подвижные Б и неподвижные Б 13 закрепленные на основании 1. Это обеспе» чивает равномерность подъема грузо- С несущих Т 5. Устойчивость Т 5 в горизонтальной плоскости обеспечивается 2 коромыслами. Подъемник может собираться как поэлементно, так и укрупненными Б. 2 ил. вМь

1472625

Изобретение относится к грузоподьемному оборудованию, а именно к подьемникам для сборки башенных буровых вышек.

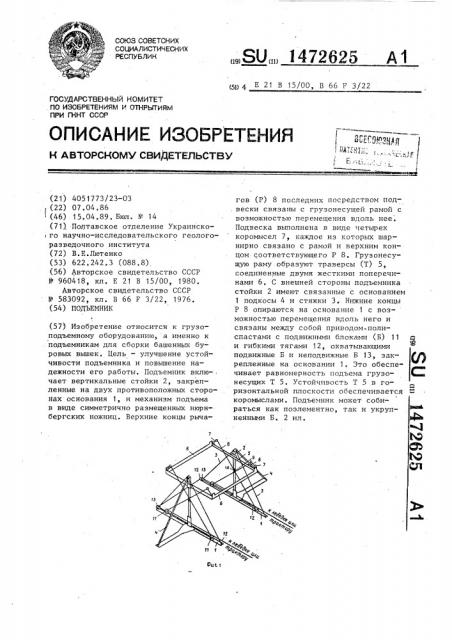

Цель изобретения - улучшение устойчивости подъемника и повьш ение надежности его работы. . На фиг.1 изображен подъемник, общий вид; на фиг.2 — то же, вид сбоку. 10

Подъемник содержит основание (салазки) 1, в центральной части противоположных сторон которого устаповлены вертикальные стойки 2, дополнительно связанные с основанием оттяж- 15 ками 3 и снабженные жесткими подкосами 4, размещенными с внешней, стороны подъемника. Две траверсы 5 соединены двумя жесткими поперечинами

6, образуя грузонесущую раму, подве-,20 щенную шарнирно на коромыслах 7 к верхник концам рычагов 8 нюрнбергских ножниц механизма подъема, центральный шарнир 9 которых посредством ползунов 10 связан со стойками 2. Нижние 25 концы рычагов 8 опираются на основание 1 с возможностью перемещения вдоль него и связаны между собой приводом — полиспастами с подвижными блоками 11 и гибкими тягами 12, охва- 30 тывающими подвижные блоки 11 и неподвижные блоки 13, закрепленные на основании 1. Запасовка гибких тяг через неподвижные блоки 13 обеспечивает равномерное распределение усилий в полиспастах и тем самым позволяет осуществлять равномерность подъема грузонесущих траверс 5. Свободные концы гибких тяг 12 подсоединены к лебедкам или тракторам (не показаны).40

Сборка подъемника производится непосредственно на земле с помощью автокрана. При этом подъемник может собираться как поэлементно, так и укрупненными блоками — левой и правой сторон подъемника. Укрупненные блоки устанавливаются с двух противоположных сторон площадки, »а которой сооружается вышка, после чего ус- 5 танавливаются подкосы 4 стоек 2, а концы грузонесущих траверс 5 соединяются поперечинами 6. После запасовки гибких тяг 12 в подвижные блоки

11 и неподвижные блоки 13, после подсоединения тяг к лебедке подъемник готов к сборке и подъему вышки.

Подъемник работает следующим образом.

Сборка вышки сожет также производиться как поэлементно, так и готовыми секциями. На раму могут укладываться несущие трубы (не показаны).

Для сборки поэлемептно первой секции внутрь подъемника заносят ее детали, Ноги этой секции раскладывают по углам козловой части вышки и соединяют с ней стропами.

Козловую часть вышки вместе с ногами первой секции при помощи подъемника поднимают на необходимую высоту таким образом. Свободные концы гибких тяг 12 начинают наматывать на барабан лебедки. При этом подвижные блоки 11 по салазкам 1 перемещаются навстречу один другому и движение рычаги 8 нюрнбергских ножниц, уменьшая их горизонтальную проекцию и увеличивая вертикальную. Центральные шарниры 9 ножниц на ползунах 10 перемещаются вверх вдоль стоек 2, обеспечивая при этом синхронный поворот рычагов 8 для сохранения устойчивого горизонтального положения перемещающихся вверх грузонесущих траверс 5.

Устойчивость траверс в горизонтальной плоскости обеспечивается коромыслами 7.

Собранную часть вышки нижними торцами ног опускают подъемником на бруски, уложенные на земле. Опускают траверсы 5 подъемника в крайнее нижнее положение, после чего начинают сборку элементов секции .вышки.

При сборке вышек секциями траверсы 5 подъемника поднимают в крайнее верхнее положение, со стороны открытой грани подъемника внутрь его заводят готовую секцию, опускают траверсы в крайнее нижнее положение, осуществляют строповку секции к раме и поднимают ее вверх, после чего заводят под нее следующую секцию.

Опустив верхнюю секцию до стыковки с нижней, соединяют их болтами.

Наращивание последующих секций и подъем собранной части вышки осуществляют таким же образом После сборки всей вышки и ее подъема под нее заводят вышечное основание, опускают вышку и закрепляют на нем.

Формула изобретения

Подъемник, содержащий вертикальные стойки, закрепленные на двух противоположных сторонах основания, ме1472625

77 7

11 12

Составитель Т.Никитенко

Техред N.Хоцанич

Редактор А.Долинич

Корректор Л.Зайцева

Заказ 1684/34 Тираж 514 Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101 ханизм подъема в виде симметрично размещенных нюрнбергских ножниц, верх. верхние концы рычагов которых посредством подвески связаны с грузонесущей рамой с возможностью перемещения

1 вдоль нее, центральные шарниры рычагов связаны со стойками ползунов, а нижние концыустановлены на основании с возможностью перемещения вдоль него, и при- 10 вод механизма подъема, о т л и ч а юшийся тем, что, с целью улучшения устойчивости подъемника и повышения надежности его работы, подвеска выполнена в виде четырех коромысел каждое из которых шарнирно свяУ зано с рамой и верхним концом соответствующего рычага, стойки имеют размещенные с внешней стороны подъемника и связанные с основанием жесткие подкосы и растяжки, а привод механизма подъема выполнен в виде поюу спастов, связывающих попарно нижние концы рычагов.
