Шкив самонатяжной передачи гибкой связью

Шкив самонатяжной передачи гибкой связью

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к передачам гибкой связью. Цель изобретения - повышение надежности работы за счет уменьшения трения и износа рабочих поверхностей. Обод 5 шкива установлен подвижно в радиальном направлении. Крутящий момент со ступицы 1 на обод 5 передается посредством шариков 11 и 12, взаимодействующих с коническими отверстиями 4 и 9 соответственно дисков 2, 3 и шайб 8. Перемещение шариков 11 и 12 по коническим поверхностям дисков 2,3 и шайб 8 обеспечивает радиальное смещение обода 5 относительно оси вращения шкива и натяжение гибкой связи в зависимости от скорости вращения и передаваемой нагрузки. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) 4 F 16 Н 7/10

ВРАГgpn .

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

AO ИЗОБРЕТЕНИЯМ И 01НРЫТИЯМ

ПРИ ГКНТ СССР (21) 4310637/25-28 (22) 28.09.87 (46) 15.04.89. Бюл. Р 14 (71) Львовский политехнический институт им. Ленинского комсомола (72) В.T.Ïàâëèùå (53) 621.852 (088.8) (56) Авторское свидетельство СССР

У 1293423, кл. Р 16 Н 7/10, 1985. (54) ШКИВ САМОНАТЯЖНОЙ ПЕРЕДАЧИ ГИБКОЙ СВЯЗЬЮ (57) Изобретение относится к машиностроению, а именно к передачам гибкой связью. Цель изобретения— повышение надежности работы за счет

„,SU,„, 1472727 А1 уменьшения трения и износа рабочих поверхностей. Обод 5 шкива установлен подвижно в радиальном направлении. Крутящий момент со ступицы 1 на обод 5 передается посредством шариков 11 и 12, взаимодействующих с коническими отверстиями 4 и 9 соответственно дисков 2 и 3 и шайб 8.

Перемещение шариков 11 и 12 по ко-. ническим поверхностям дисков 2 и 3 и шайб 8 обеспечивает радиальное смещение обода 5 относительно оси вращения шкива и натяжение гибкой связи в зависимости от скорости вращения и передаваемой нагрузки.

2 ил.

1472727

Изобретение относится к машиностроению, а именно к передачам гибкой связью.

Цель изобретения — повышение надежности работы за счет уменьшения трения и износа рабочих поверхностей.

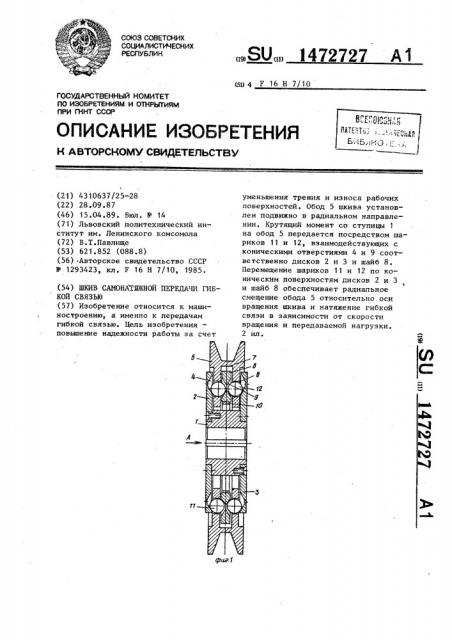

На фиг. 1 изображен предлагаемый шкив, осевой разрез; на фиг.2 — вид

А на фиг.1.

Шкив состоит из ступицы 1, закрепленных на ступице дисков 2 и 3 с коническими отверстиями 4 на торцах. Между дисками подвижно в радиальном направлении установлен обод

5 с цилиндрическими отверстиями 6 на торцах. В кольцевой проточке 7 обода 5 расположены подвижные шайбы 8 с коническими отверстиями 9 на торцах. Шайбы 8 подпружинены в радиальном направлении упругим элементом 10. В отверстиях 6 обода 5 установлены шарики 11 и 12, взаимодействующие с коническими отверстиями 4 и 9 соответственно дисков 2 и

3 и шайб 8.

Шкив работает следующим образом.

Крутящий момент от ступицы 1 и закрепленных на ней дисков 2 и 3 передается ободу 5 путем взаимодействия шариков 11 и 12 с коническими отверстиями 4 дисков 2 и 3. При этом шарики 11 и 12 удерживаются в цилиндрических отверстиях 6 обода 5 за счет их взаимодействия с коническими отверстиями 9 шайб 8 на которые действует центробежная сила и сила упругости элемента 10.

В зависимости от скорости шкива и передаваемой нагрузки шарики 11 и 12, взаимодействуя с коническими отверстиями 4 и 9, смещают обод 5 в радиальном направлении и обеспечивают натяжение гибкой связи.

ФорМула из обре тения

1 Шкив самонатяжной передачи гибкой связью, содержащий ступицу, закрепленные на ней два диска с коническими отверстиями на торцах, подвижный в радиальном направлении обод с цилиндрическими отверстиями, промежуточные элементы для взаимодействия с отверстиями дисков и обода, и нажимные элементы, о т л и ч а ю— шийся тем, что, с целью повышеЯ ния надежности работы за счет уменьшения трения и износа рабочих поверхностей, в ободе выполнена кольцевая проточка, нажимные элементы — в виде шайб с коническими отверстиями на торцах, установленных в последней, промежуточные элементы выполнены в виде шариков также для взаимодействия с коническими отверстиями шайб, а шкив снабжен упругим элементом для взаимодействия с шайбами.

1472727
