Реферат



Изобретение относится к электротехнике ,в частности, к изготовлению электроизоляционных композиций. Цель - расширение диапазона температурного коэффициента линейного расширения и упрощение технологии получения электроизоляционного материала. В шаровой мельнице готовится композиция на основе стеклопорошка дисперсностью 0,15-0,18 м<SP POS="POST">2</SP>/г и тугоплавкого наполнителя дисперсностью 0,13-0,32 м<SP POS="POST">2</SP>/г, в качестве которого используют по крайней мере одно из веществ, выбранных из группы ZRSIO<SB POS="POST">4</SB>, AL<SB POS="POST">2</SB>O<SB POS="POST">3</SB>, NA<SB POS="POST">3</SB>ALF<SB POS="POST">6</SB>, BAF<SB POS="POST">2</SB>. 2 табл.

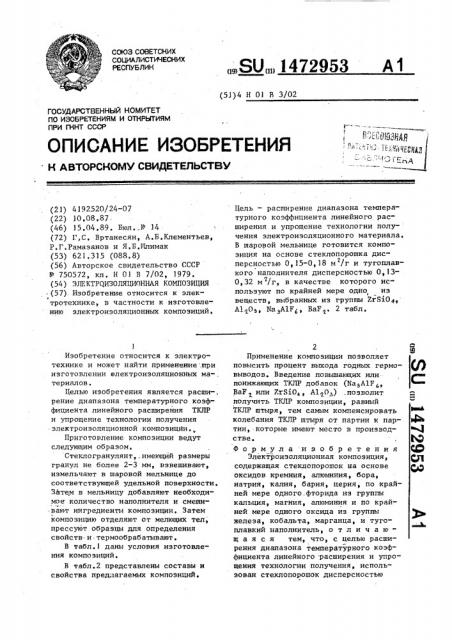

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SUÄÄ 1472953 А1 (51) 4 Н 01 В 3/02 г

6,,,I:OIJ ß Р -:. й,) - -,. 4 1 1 " i r pjp

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4192520/24-07 (22) 10. 08. 87 (46) 15.04.89. Бюл. Р 14 (72) Г,С. Вртанесян„ А.Б.Клементьев, P.Ã,ÐàìàýàHoâ и Я,Б.!Ътимак (53) 621.315 (088.8) (56) Авторское свидетельство СССР

Р 750572, кл. Н 01 В 7/02, 1979 (54) ЭЛККТРЯИЗОЛЯЦИОННАЯ КОМПОЗИЦИЯ (57). Изобретение относится к элек"

Ф тротехнике, в частности к изготовлению электроизоляционных композиций.

Изобретение относится к электротехнике и может найти применение..при изготовлении електроизоляционных ма- . териалов.

Целью изобретения является расши-, рение диапазона температурного коэффициента линейного расширения ТКЛР и упрощение технологии получения электроизоляционной композиции..

Приготовление композиции ведут следующим образом.

Стеклогранулянт,.имеющий размеры гранул не более 2-3 мм, взвешивают, измельчают в шаровой мельнице до соответствующей удельной поверхности.

Зйтем в мельницу добавляют необходимое количество наполнителя и смешивают ингредиенты композиции. Затем композицию отделяют от мелющих тел, прессуют образцы для определения свойств и-термообрабатывают.

В табл,1 даны условия изготовления композиций.

В табл.2 представлены составы и свойства предлагаемых композиций.

Цель — расширение диапазона температурного коэффициента линейного расширения и упрощение технологии получения электроизоляционного материала.

В шаровой мельнице готовится композиция на основе стеклопорошка дисперсностью 0,15-0,18 м /г и тугоплав2 кого наполнителя дисперсностью 0,130,32 м /г, в качестве которого нс" пользуют по крайней мере одно, нз веществ, выбранных из группы ЕгБ О, A1 O Na AiFg, BaF<. 2 табл.

2 C е

Применение композиции позволяет повысить процент выхода годных гермовыводов. Введение повышающих или- С понижающих ТКЛР добавок (Na>AIF<, ВаР> или ZrSiO, А1 0 ) ..позволит р получить ТКЛР ком оэиции, равный

ТКЛР штыря, тем самым компенсировать колебания ТКЛР штыря от партии к пар- 4 тии, которые имеют место в производстве. М

Формула изобретения 1©

Электроизоляционная композиция, содержащая стеклопорошок на основе оксидов кремния, алюминия, бора, натрия, калия, бария, церия, по крайней мере одного фторида иэ группы кальция, магния, алюминия и по крайней мере одного оксида из группы железа, кобальта, марганца, и тугоплавкий наполнитель, о т л и ч а ющ а я с я тем, что, с целью расширения диапазона температурного коэффициента линейного .расширения и упрощения технологии получения, использован стеклопорошок дисперсностью

3 1472953

0 15 — 0,18 м /r, а в качестве туго" плавкого наполнителя она содержит по крайней мере одно вещество, выбранное из группы ZrSi0» А1 0, Na>AlF, ВаР, дисперсностью 0,)30,32 м /r при следующем содержании компонентов, мас.%;

Указанный стеклопорошок дисперсностью 0,)5-.

0,18 м /r

Указанный тугоплавкий наполнитель дисперсностью 0,13-0,32 м /г

65,0-,99,5

0,5-35,0

Т а б л и ц а 1

Удельная поверхность, м /г Время, .мин

Температура термообработки, С

Пример стекла наполнителя смешения термообработки

Таблица 2

ТКЛР, l0 К

Пример Стекло, мас.%

ТК-100, 0С

Наполнители, мас.%

I (1

ZrHi 0 А). 20 ь Na >A1F< BaF2

81 320

72 339

76 340

64 344

90 285

93 277

99 255

94 309

105 300

110 296

79,5 345

72 375

69 398

98 2

80 20

70 30

65 35

99,5 0,5

90 1.0

75 25

65.

99,5 0 5

85 — 15

80 20

Составитель А.Кругликов

Редактор Л.Веселовская Техред А.Кравчук Корректор Л.Зайцева

Заказ 1717/50 Тираж 694 Подпис но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.óæãîðîä, ул. Гагарина, 101

2

4

6

8

ll

12

l

3

5

7

9

ll

12

0,15

0,15

0,15

0 15

0,18

0,18

0,18

О,!6

0,16

0,16

0,17

0,17

0 17

0,13

0,)3

0,)3

0i)3

0,26

0,26

0,26

0,32

0,32

0i32

0,22

0,22

0,22

)ООО

950
