Реферат



Изобретение относится к области электромашиностроения и может быть использовано при изготовлении витых магнитопроводов электрических машин. Изобретение позволяет повысить качество магнитопроводов, изготавливаемых из непрерывной ленточной заготовки. Непрерывная ленточная заготовка 1 выполнена в виде штампованных сегментов 2 с пазами 3, выполненными со стороны малых дуг 4. Сегменты отделены друг от друга угловыми вырезами 5. Со стороны больших дуг 6 сегменты 2 соединены перемычками 7. На больших дугах сегментов выполнены открытые пазы 8. Пазы 8 расположены с шагом, равным смещению торцов 9 сегментов в соседних витках. Крайние пазы 8 удалены от точки 10 пересечения больших дуг соседних сегментов также на расстояние, равное шагу. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

aSi<> au 4 02 1 (5д 4 Н 02 К 15/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

КЕМЗМ3

ЮТР1 «1L, ему

Б

,ir

Л&> . 3 .. .

И ABTOPCHOMY СВИДЕТЕЛЬСТВУ в

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4283570/24-07 (22) 18.06.87 (46) 15.04.89.Бюл, У 14 (71) Бакинский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института технологии электромашиностроения с опытным производством и Московское производственное объединение "Завод им.Владимира Ильича" (72) Н.С..Мурадов и О.П.Тузов (53) 621.313,04 (088.8) (56) Патент США Ф 4365180, кл. Н 02 К 1/06, 1986.

Авторское свидетельство СССР

11« 998187, кл. Н 02 К 15/02, 1972. (54) НЕПРЕРЫВНАЯ ЛЕНТОЧНАЯ ЗАГОТОВКА

ДЛЯ МАГНИТОПРОВОДА ЭЛЕКТРИЧЕСКОЙ

МАШИНЫ (37) Изобретение относится к облас— ти электроманиностроения и м.б. использовано при изготовлении витых магнитопроводов электрических машин.

Изобретение позволяет повысить качество магнитопроводов, изготавл «ваемых из непрерывной ленточной заготовки. Непрерь«вная ленточная заготовка

1 выполнена в виде штампованных сегментов 2 с пазами 3, выполненными со стороны малых дуг 4. Сегменты отде-. лены друг от друга угловыми вырезами 5. Со стороны больши» дуг б сегменты 2 соединены перемычками 7. На больших дугах сегментов выполнены открытые пазы 8. Пазы 8 располо:кены с шагом, равным смещению торцов 9 сегментов в соседних витках. Крайние пазы 8 удалены от точки 10 пересечеl ния больших дуг соседних сегментов также на расстояние, равное шагу.

2 з.п.ф-лы. 3 ил.

1473021

Изобретение относится к изготовлению магнитопроводов электрических

t машин, в частности к малоотходной технологии изготовления витых магни5 топроводов.

Цель изобретения — повышение качества изготавливаемого магнитопровода путем плотного сжатия витков.

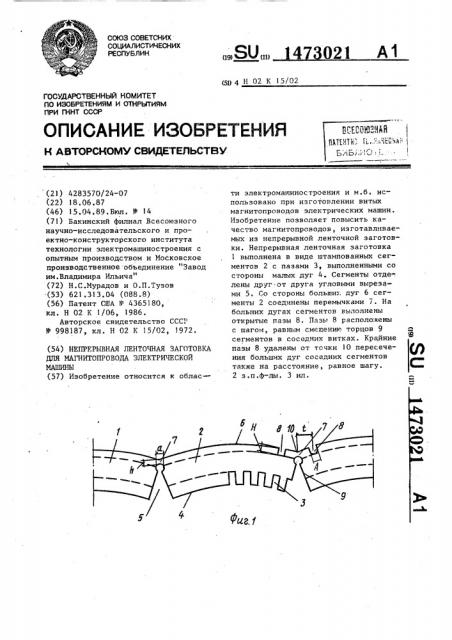

На фиг.1. показана непрерывная ленточная заготовка для магнитопровода электрической машины; на фиг.2фрагмент витого магнитопровода, образуемого из ленточной заготовки, вид сверху; на фиг.3 †. фрагмент витого магнитопровода, вид со стороны его наружного диаметра.

Непрерывная ленточная заготовка

1 (фиг.l). выполнена в виде штампованных сегментов 2 с пазами 3, выполненными со стороны малых дуг 4.

Сегменты 2 со стороны малых дуг отделены друг от друга угловыми вырезами 5. Со стороны больших дуг 6 сегменты 2 соединены перемычками 7. На 25 больших дугах 6 сегментов 2 выполнены открытые пазы 8.Пазы 8 расположены с лагом t равным смещению торцов 9 (фиг.2) сегментов 2 в соседних витках. Крайние пазы 8 удалены от точки 10 пересечения больших дуг соседних сегментов также на расстояние, равное шагу t. Глубина Н пазов 8 не менее высоты Ь перемычек 7, Ширина

А пазов не менее ширины, а эоны дефор- .

35 мации перемычки.

В случае, когда высота гофра не превьппает толщины заготовки, на каждом сегменте можно выполнить только 10 два крайних. паза.

Процесс изготовления витого магнитопровода из описанной непрерывной ленточной заготовки осуществляется следующим образом. 45

При навивке непрерывной ленточной заготовки 1 сегменты 2 с.пазами 3 смыкаются по торцам 9 (фиг.2) . Так как сегменты укладываются в виток не целое число раз, торцы сегментов следующего витка смещаются на шаг

Образовавшиеся.при навивке первого витка гофры 11 (фиг.3) располагаются в пазах 8.и тем самым обеспечивают плотное сжатие соседнцх витков изготавливаемого магнитопровода и не нарушают его геометрию, что повышает качество изготавливаемого магнитопровода.

Формула изобретения

1. Непрерывная ленточная заготовка для магнитопровода электрической машины, состоящая из неукладывающихся целое число раз в виток сердечника штампованных сегментов с пазами со стороны малых дуг, соединенных перемычками в зоне больших дуг, о тл и ч а ю щ а я с я тем, что, с целью повышения качества изготавлива емого магнитопровода путем плотного сжатия витков, на больших дугах штам-. пованных сегментов по обе стороны от точки их пересечения выполнено по крайней мере по одному открытому пазу, при этом расстояние первого паза от точки пересечения больших дуг и шаг последующих пазов в обе стороны от нее равен смещению торцов сегментов в соседних витках заготовки магнитопровода, глубина пазов на больших дугах — не менее высоты перемычек, а ширина пазов — не менее ширины зоны деформации перемычки.

2. Заготовка по п.l, о т л и.— ч а ю щ а я с я тем, что пазы на больших дугах имеют полукруглую форму.

3.. Заготовка по п ° l, о т л и— ч а ю щ а я с я тем, что пазы на больших дугах имеют прямоугольную .форму.

1473021

Составитель А.Линева

Редактор М.Недолуженко Техред Л.Сердюкова Корректор Э.Лончакова

Заказ 1723/54

Topaz 645

Подписное

ВЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, K-35, Рауаская наб., д. 4/5

Производственно-издательский комбинат "Патент" ° r. Укгород, ул. Гагарина, 101

Фиг.2

Начло
