Реферат



Изобретение относится к электротехнике и может быть использовано для питания активно-индуктивной нагрузки. Цель изобретения - улучшение массогабаритных показателей за счет снижения габаритов дросселя. Преобразователь содержит мостовой инвертор, выполненный из включенных встречно-параллельно тиристоров 3-10. К диагонали переменного тока инвертора подсоединены нагрузка 11 и конденсатор 12 через соединенные встречно-параллельно коммутирующие тиристоры 13, 14. Между входным выводом 2 и общей точкой конденсатора 12 и тиристоров 13, 14 включена пусковая цепь 15. В устройстве включение тиристоров 3-6 осуществляется при отпирании тиристоров 13 или 14. После перезаряда конденсатора 12 открывается очередная пара тиристоров 7-10. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН д11 4 Н 02 M 7/52!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4235061/24-07 (22) 24.04.87 (46) 15.04.89. Бюл. N 14 (72) И.И.Филиппов, В.П.Фоминых и А.А.Кириллов (53) 621.314 ° 572(088.8) (56) Авторское свидетельство СССР

9 515244, кл. Н 02 М 7/515, 1969.

М.Е.Гольц и др. Автоматизированные электропривоцы постоянного тока с широтно-импульсными преобразовате лями. M.: Энергия, 1972, с. 32, рис. 2-11, а. (54} ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ (57) Изобретение относится к электротехнике и может быть использовано для питания активно-индуктивной нагрузки. Цель изобретения — улучшение массогабаритных показателей эа счет снижения габаритов дросселя. Преобразователь содержит мостовой инвертор, выполненный из включенных встречно-параллельно тиристоров 3-10.

К диагонали переменного тока инвертора подсоединены нагрузка 11 и конденсатор 12 через соединенные встречно-параллельно коммутирующие. тиристоры 13, 14. Между входным выводом 2 и общей точкой конденсатора 12 и тиристоров 13, 14 включена пусковая цепь 15. В устройстве включение тиристоров 3-6 осуществляется при отпирании тиристоров 13 или 14. После пе- Я резаряда конденсатора 12 открывается очередная пара тиристоров 7-10,2 ил.

1473048

Изобретение относится к электротехнике и может быть использовано для питания ак тивно-индуктивной нагрузки.

Цель изобретения — улучшение мас5 со-габаритных показателей за счет снижения габаритов дросселя.

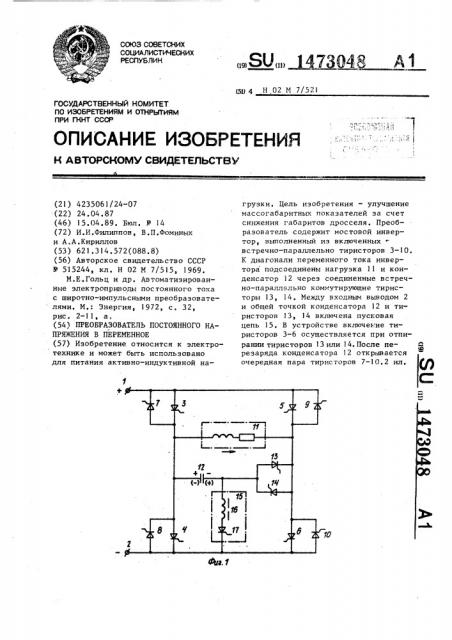

На фиг.1 приведена схема предлагаемого преобразователя постоянного напряжения в переменное; на фиг.2— временные диаграммы напряжения и тока нагрузки.

Устройство содержит подключенный к входным выводам 1, 2 мостовой инвертор, выполненный на тиристорах 15

3-6, шунтированных обратными вентилями (тиристорами} 7-10. К диагонали переменного тока инвертора подсоединена нагрузка 11.. Конденсатор 12 через соединенные встречно-параллельно 20 коммутирующие тиристоры 13, 14 подключен параллельно нагрузке 11. Между входным выводом 2 и общей точкой конденсатора 12 и тиристоров 13, 14 включена пусковая цепь 15, состоящая из дросселя 16 и тиристора 17.

Устройство работает следующим образом °

В исходном состоянии, до момента 30 времени г., (фиг,2) открыты тиристоры

3, б. К нагрузке приложено входное напряжение U ток нагрузки протекает по цепи: входной вывод 1 — тиристор

3 — нагрузка 11 — тиристор.б - вход35 ной вывод 2. Направление тока показано на фиг.l стрелкой. Конденсатор

12 заряжен до напряжения U,,прес щи вышающего входное напряжение, полярность указана на фиг.! без скобок. 40

Б момент времени to открывается тиристор 14. Так как к диагонали инвертора прикладывается напряжение конденсатора 12, превышающее входное, тиристоры 3, 6 включаются ° Ток наЪ рузки замыкается по цепи: нагрузка

11 — тиристор 14 — конденсатор 12, в интервале времени и — t< конденсатор перезаряжается до напряжения

U „{полярность в скобках}.

В момент времени t< открываются тиристоры 8, 9, 4, 5. К тиристору

14 прикладывается обратное напряжение, равное разности входного напряжения и напряжения на конденсаторе

12. Тиристор 14 закрывается, и на нагрузке 11 устанавливается напряжение, равное входному. В интервале времени t„ — t ток нагрузки протекает через тир::сторы 8, 9, а с моC мента времени 1 — через тиристоры

4, 5.

В момент времени t открывается тиристор 13,. что приводит к запиранию тиристоров 4, 5 и перезаряду конденсатора 12 в интервале времени

В момент времени t откры4 ваются тиристоры 7, 10, 3, б, и процессы в устройстве повторяются.

При включении преобразователя необхочимо одновременно с первым включением тиристоров 3„ 6 открыть тиристор 17, в результате чего происходит колебательный заряд конденсатора

12 по цепи: входной вывод 1 — тиристор 3 — конденсатор 12 — дроссель 16— тиристор 17 — входной вывод 2. По окончании заряда конденсатора 12 тиристор l7 запирается.

Формула изобретения

Преобразователь постоянного напряжения в переменное, содержащий подключенный диагональю постоянного тока к входным выводам однофазный мост, выполненный на тиристорах, каждый иэ которых шунтирован соответствующим обратным вентилем, два антипараллельно соединенных коммутирующих тиристора и конденсатор, включенные последовательно в диагональ переменного тока упомянутого тиристорного моста, соединенную с выходными выводами, а также дроссель, о т л и ч а ю щ и й— с я тем, что, с целью улучшения массогабаритных показателей за счет снижения габаритов дросселя, он снабжен дополнительным тиристором, включенным последовательно с дросселем между точкой соединения конденсатора с коммутирующими тиристорами и одним из входных выводов.
