Аппарат для проведения процесса мембранной экстракции

Аппарат для проведения процесса мембранной экстракции

Иллюстрации

Показать все

Реферат



Изобретение касается мембранной экстрак1л;ии и может быть использовано для избирательного извлечения из природных и технологических растворов ионов металлов, для очистки сточных вод от органических и неорганических токсичных веществ. Цель изобретения - повышение производительности аппарата и снижение потерь жидкой мембраны. Аппарат состоит из корпуса с пучками полых волокон, выполненных в виде двух независимых спиралей, концы которых укреплены в штуцерах подачи и отвода питающего раствора и штуцерах подачи и отвода принимающего раствора. Жидкая мембрана омывает волокна снаружи . 1 ил.

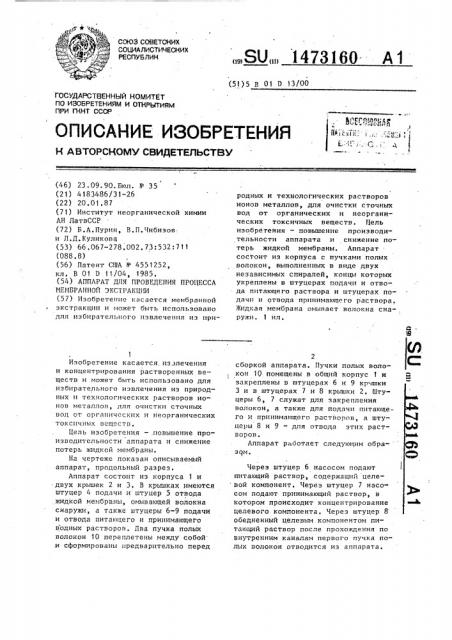

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 0 1 D 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (46) 23.09.90.Бюл. Р 35 (21) 4183486/31-26 (22) 20.01.87 (71) Институт неорганической химии

АН ЛатнССР (72) B.A.Ïóðèí, В.П.Чибизов.

H Л,Д.Куликова (53) 66,067-278.002,73:532:711 (088.8) (56) Патент США М 4551252, кл, В 01 D 11/04, 1985. (54) АППАРАТ ДЛЯ ПРОВЕДЕНИЯ ПРОЦЕССА

МЕИБРАППОИ ЭКСТРАКЦИИ (57) Изобретение касается мембранной экстракции и может быть использонано для избирательного извлечения из при1

Изобретение касается. иэзлечения и концентрирования растворенных веществ и может быть использовано для избирательного извлечения иэ природных и технологических растворов ионов металлов, для очистки сточных нод от органических и неорганических токсичных веществ, Цель изобретения — .повышение производительности аппарата и снижение потерь жидкой мембраны.

На чертеже показан описываемый аппарат, продольный разрез.

Аппарат состоит иэ корпуса 1 и двух крышек 2 и 3. В крышках имеются штуцер 4 подачи и штуцер 5 отвода жидкой мембраны, омывающей волокна снаружи, а также штуцеры 6-9 подачи и отвода питающего и принимающего водных растворов. Два пучка полых волокон 10 переплетены между собой .и сформированы предварительно перед

„.Я0„„1473 ll 60 А 1 родных и технологических растворов ионов металлов, для очистки сточных вод от органических и неорганических токсичных вещестн. Цель изобретения — повышение производительности аппарата и снижение потерь жидкой мембраны. Аппарат состоит из корпуса с пучками полых волокон, выполненных в виде двух независимых спиралей, концы которых укреплены в штуцерах подачи и отвода питающего раствора и штуцерах подачи и отвода принимающего раствора °

Жидкая мембрана омывает волокна снаружи, 1 ил.

2 сборкой аппарата. Пучки полых волокон 10 помещены в общий корпус 1 и закреплены в штуцерах 6 и 9 кр ппки

3 и в штуцерах 7 и 8 крышки 2, Штуцеры 6, 7 служат для закрепления волокон, а также для подачи питающего и принимающего растворов, а штуцеры 8 и 9 — для отвода этих растворов.

Аппарат работает следующим обра- зом.

Через штуцер 6 насосом подают питающий раствор, содержащни целевой компонент. Через штуцер 7 насосом подают принимающий раствор, в котором происходит концентрирование целевого компонента, Через штуцер 8 обедненный целевым компонентом питающий раствор после прохождения по внутренним каналам первого пучка полых волокон отводится иэ аппарата.

ЧеРез штуцер 9 обогащенный целевым ф о,,„ „ а компонентом принимающий раствор после прохождения по внутренним каналам второго пучка полых волокон отводит ся из аппарата. Наружняя поверхность обоих пучков полых волокон омывается органическим раствором (жидкая мем.брана), который подается насосом по штуцеру 4 и отводится по штуцеру 5.

Жидкая мембрана циркулирует no замкнутому контуру и осуществляет селективный перенос,целевого компонента из питающего раствора в принимающий раствор.

Производительность предлагаемого аппарата повышается по сравнению с прототипом за счет резкого увеличения поверхности контакта фаэ. Потери жидкой мембраны уменьшаются благодаря отсутствию прямого контакта между жидкостями, изобретения

Аппарат для проведения процесса мембранной экстракции, содержащий

5 корпус со штуцерами ввода и вывода. жидкой мембраны, два набора пленокносителей водного питающего раствора и водного принимающего раствора, l0 а также штуцеры ввода и вывода этих растворов, отличающийся тем, что, с целью повьнпения производительности аппарата и.снижения потерь »<дкой мембраны, наборы пленок15 носителей выполнены в виде пучков польк волокон с пористыми стенками

S равномерно распределенных в обьеме корпуса, внутренние каналы которых соединены со штуцерами ввода и вывода водных раствор08

Ф
