Класс 42е, 21 № 147337

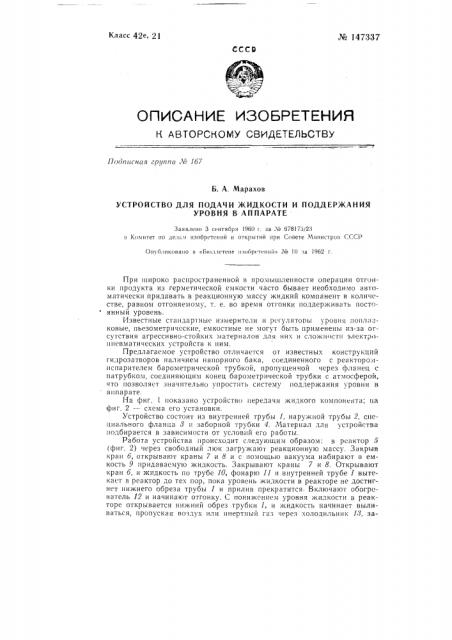

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гр11ппа Л 1б7

Б. A. Марахов

УСТРОЙСТВО ДЛЯ ПОДАЧИ ЖИДКОСТИ И ПОДДЕРЖАНИЯ

УРОВНЯ В АППАРАТЕ

Заявлено 3 сентября 1960 г за ¹ 678173128 и Комитет во делам изобретений и открьггий при Совете Министров C(.СР

Опубликовано в «Бсоллстене изобретений» ¹ 10 за 1962 г.

При п1ироко распространенной в промышленности операции отгонки продукта из герметической емкости часто бывает необходимо автоматически придавать в реакционную массу жидкий компанент в количсстве, равном отгоняемому, т. е. во время отгонки поддерживать постоянный уровень.

Известные стандартные измерители и рогулятопы уровня поплавковые, пьезометричсские, емкостные не могут быть применены из-за оТсутствия агрессивно-стойких материалов для ННх и сложности электропн BìàTè÷åñêèõ устройств к ним.

Предлагаемое устройство отличается от известных конструкций гидрозатворов наличием напорного бака, соединенного с реакторомпспарителем барометрической трубкой, пропугценной через фланец с патрубко";1, соединяющим конец барометрической трубки с атмосферой, что позволяет значительно упростить систему поддержания уровня в аппарате.

На фИГ. ПОКаЗаНО уетрОйСтВО с1ЕрЕдаЧИ жИдКОГО КОМПОНЕНта; tlh фиг. 2 — схема его установки.

Устройство состоит из внутренней трубы 1, наружной трубы 2, специального фланца 8 и заборной трубки 4. Материал для устройства подбирается в зависимости от условий его работы.

Работа устройства происходит следующим образом: в реактор 5 (фиг. 2) через свободный люк загружают реакционную массу. Закрыв кран б, открывают краны 7 и 8 и с помощью вакуума набирают в емкость 9 придаваемую жидкость. Закрывают краны 7 и 8. Открывают кран б, и жидкость по трубе 10, фонарю 11 и внутренней трубе I вытекает в реактор до тех пор, пока уровень жидкости в реакторе не достигнет нижнего обреза трубы 1 и прилив прекратится Включают обогреватель 12 и начинают отгонку. С понижением уровня жидкости в реакторе открывается нижний обрез трубки 1, и жидкость начинает выливаться, пропуская воздух или инертный газ через холодильник И, за№ 147337

Предмет изобретения

Устройство для подачи жидкости и поддержания уровня в аппарате с использованием гидрозатвора, отл ича ю шее ся тем, что, с целью упрощения системы поддержания уровня, оно выполнено в виде герметичного напорного бака, соединенного с реактором-испарителем барометрической трубкой, пропущенной через фланец с патрубком, соединяющим конец барометрической трубки с атмосферой.

Фиг 2

Фие 1

Составитель С. В Кокорев

Texpeд А. А. Камышникова Корректор В. М. Андрианов

Редактор Б. В. Гурчев

Формат бум. 70;;108 /„ Объем 0,18 пзд. л.

Тираж 750 Цена 4 коп. изобретений и открытий прп Совете Министров СССР

Центр, М, Черкасский пер,, д. 2/6.

Поди. к печ, 19Л -62 г.

Зак, 5145

ЦБТИ Комитета по делам

Москва, Гипография ЦБТИ, Москва Петровка, !4, борную трубку 4, специальный фланец 8, наружную трубу 2, внутреннюю трубу 1, фонарь 11, трубу 10 и кран 6 в емкость 9.

Уровень в реакторе повышается, закрывает нижний обрез трубы 1 и цикл повторяется

Холодильник 18 служит для исключения утечки отгоняемого продукта.

При конструировании устройства придачи жидкого компонента для каждого отдельного случая надо просчитывать отношение диаметров труб 1 и 10 к общей их длине. Зазор между диаметрами труб 1 и 2 делается минимальным с тем, чтобы при истечении жидкости в емкость 9 захватывалось воздухом пли газом, возможно, меньшее количество горячих паров.

Предлагаемое устройство взрывобезопасно и пригодно для работы. с агрессивными веществами.

Изготовленные образцы устройства показали хорошие результаты в работе.
