Устройство для приготовления эмульсии, например топливоводяной эмульсии двигателя внутреннего сгорания

Устройство для приготовления эмульсии, например топливоводяной эмульсии двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



Изобретение м.б. применено в химической промышленности и пожарной технике. Цель изобретения - повышение эффективности эмульгирования. Цилиндрическая игла 12 соосно размещена в турбулизаторе 4, выполненном в виде тела вращения. Торец иглы выполнен в виде сферического утолщения 13 и конуса 14. Коллектор 1 выполнен кольцевым и соединен с турбулизатором при помощи тангенциальных каналов. Патрубки подвода смешиваемых жидкостей ориентированы относительно коллектора тангенциально. Распыливающее сопло 6 выполнено в виде сопла Лаваля, у которого образующая поверхность 7 перехода сужающейся 8 и расширяющейся 9 частей выполнена в виде участка симметрии гиперболы, а конус размещен в части 8. При таком выполнении смесь, поступающая в каналы в виде струй, закручивается. При этом возникает турбулентность с интенсивным кавитационным явлением, что способствует эффективному эмульгированию. Регулирование производительности осуществляется за счет перемещения иглы и конуса путем изменения зазора между ним и частью 8. 2 з.п.ф-лы,2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4254435/25-06 (22) 01.06.87 (46) 23.04.89. Бюл. № 15 (71) Красноярский сельскохозяйственный институт (72) А. В. Мержеевский, А. И. Мигунов, В. А. Золотухин и В. Л. Пахаруков (53) 621.646.7 (088.8) (56) Патент Великобритании № 1! 64448, кл. В С, опублик. 1969. (54) УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ЭМУЛЬСИИ, НАПРИМЕР ТОПЛИВОВОДЯНОЙ ЭМУЛЬСИИ ДВИГАТЕЛЯ

ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение м. б. применено в химической промышленности и пожарной технике.

Цель изобретения — повышение эффективности эмульгирования. Цилиндрическая игла

12 соосно размещена в. турбулизаторе 4, выполненном в виде тела вращения. Торец

ÄÄSUÄÄ 1473819 А 1 (5D 4 В Ol F502,,F 02 М 25 02 иглы выполнен в виде сферического утолщения 13 и конуса !4. Коллектор 1 выполнен кольцевым и соединен с турбулизатором при помощи тангенциальных каналов.

Патрубки подвода смешиваемых жидкостей ориентированы относительно коллектора тангенциально. Распыливающее сопло 6 выполнено в виде сопла Лаваля, у которого образующая поверхность 7 перехода сужающейся 8 и расширяющейся 9 частей выполнена в виде участка симметрии гиперболы, а конус размещен в части 8. При таком выполнении смесь, поступающая в каналы в виде струй, закручивается. При этом возникает турбулентность с интенсивным кавитационным явлением, что способствует эффективному эмульгированию. Регулирование производительности осуществляется за счет перемещения иглы и конуса путем изменения зазора между ним и частью 8.

2 з. п. ф-лы, 2 ил.

1473819

Изобретение относится к машиностроению, в частности к системам питания эмульсиями двигателей внутреннего сгорания и может быть применено также в химической промышленности, пожарной технике и других областях народного хозяйства.

Цель изобретения — провышение эффективности эмульгирования.

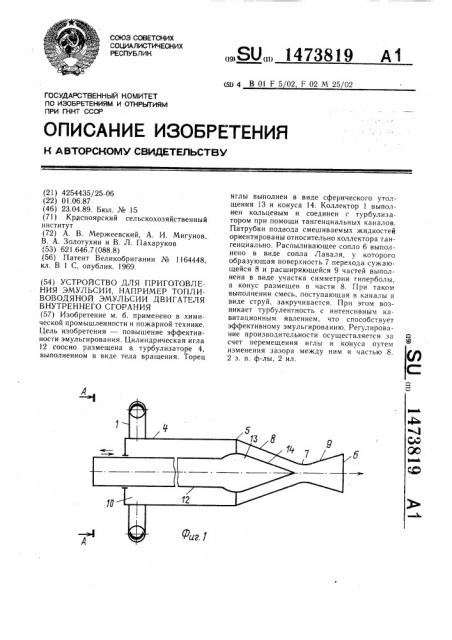

На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 — разрез

А — А на фиг. 1.

Устройство содержит кольцевой коллектор 1 (фиг. 1 и 2), с которым тангенциально соединены патрубок 2 подвода одной жидкости и патрубок 3 подвода другой жидкости. Турбулизатор 4 выполнен в виде тела вращения, его торец 5 (фиг, 1) подключен к распыливающему соплу 6, выполненному в виде сопла Лаваля, у которого образующая поверхности 7 перехода сужающейся и расширяющейся частей 8 и 9 в виде участка симметричной гиперболы. Кольцевой коллектор 1 соединен с другим торцом 10 турбулизатора 4 при помощи тангенциальных каналов 11 (фиг. 2). Соосно с турбулизатором 4 (фиг. 1) установлена цилиндрическая игла !2 с возможностью ее продольного перемещения, причем торец иглы выполнен в виде утолщения 13 и конуса 14, последний размещен в сужающейся части 9 сопла Лаваля.

Устройство работает следующим образом.

По тангенциальным патрубкам 2 и 3 в кольцевой коллектор 1 одновременно подаются вода давлением 2 — 3 кгс/см и топливо давлением 5 — 6 кгс/см . Здесь за счет тангенциального подвода сред и кольцевого закручивания происходит предварительное приготовление смеси. Затем через тангенциальные каналы 11 смесь в виде струй поступает в турбулизатор 4. Здесь вследствие тангенциального расположения каналов 11 поток еще более закручивается.

При этом возникает турбулентность с интенсивным кавитационным явлением, что способствует эффективному эмульгированию.

Затем весь поток эмульсии через сопла Лаваля поступает во всасывающий коллектор двигателя (не показан) . Регулирование производительности осуществляется за счет перемещения иглы 12 и соответственно конуса 14 путем изменения зазора между этим конусом и сужающейся частью 8 сопла Лаваля.

Формула изобретения

1. Устройство для приготовления эмульсии, например топливоводяной эмульсии двигателя внутреннего сгорания, содержащее коллектор с патрубками подвода смешиваемых жидкостей, распыливающее сопло и турбулизатор, выполненный в виде тела вращения, один из торцов .которого подключен к коллектору, а другой — к рас20 пыливающему соплу, Отличающееся тем, что, с целью повышения эффективности эмульгирования, устройство дополнительно содержит цилиндрическую иглу, соосно размещенную в турбулизаторе, причем ее торец выполнен в виде сферического утолщения и конуса, коллектор выполнен кольцевым и соединен с турбулизатором при помощи тангенциальных каналов, а патрубки подвода жидкостей ориентированы относительно коллектора тангенциально.

30 2. Устройство по и. 1, Отличающееся тем, что распыливающее сопло выполнено в виде сопла Лаваля, у которого образующая поверхности перехода сужающейся и расширяющейся частей выполнена в виде участка симметричной гиперболы, а конус иглы размещен в сужающейся части сопла

Лаваля.

3. Устройство по пп. 1 и 2, Отличающееся тем, что, с целью регулирования производительности, игла установлена с возможностью перемещения вдоль оси

40 пла

1473819

Составитель В. Шилов

Редактор А Мотыль Техред И. Верее Корректор М. Васильева

Заказ 1736/5 Тираж 548 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина. 10!
