Реферат



Изобретение относится к измельчительному оборудованию и может быть использовано для дробления стеклотары. Дробилка содержит корпус с подающим приспособлением с поштучным отсекателем в виде звездочки 3, ротор 4 с молотками 5, имеющими косой срез на рабочей поверхности. Вибрация передней стенки 8 обеспечивает дополнительное измельчение и исключает заклинивание ротора. Расположение стенок корпуса с расширяющимся книзу рабочим зазором также устраняет заклинивание ротора. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 дд 4 В 02 С 13/02

ВСЕСОЮЗНАЯ

ПАТЕКТ)1

Б БЛ 1Э

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4176283/31-33 (22) 06.01.87 (46) 23.04.89. Бюл. № 15 (71) Уральский лесотехнический институт им. Ленинского комсомола (72) N. Д. Воловик и Г. Б. Пищиков (53) 621.926.4 (088.8) (56) Авторское свидетельство СССР

¹ 418213, кл. В 02 С 18/00, 1972.

„„Я0„„1473838 (54) ДРОБИЛКА (57) Изобретение относится к измельчительному оборудованию и может быть использовано для дробления стеклотары. Дробилка содержит корпус с подающим приспособ. пением с поштучным отсекателем в виде звездочки 3, ротор 4 с молотками 5, имеющими косой срез на рабочей поверхности. Вибрация передней стенки 8 обеспечивает дополнительное измельчение и исключает заклинивание ротора. Расположение стенок корпуса с расширяющимся книзу рабочим зазором также устраняет заклинивание ротора. 2 ил.

1473838

Формула изобретения

Составитель М. Воловик

Редактор С. Пекарь Техред И. ерес Корректор И. Муска

Заказ 1737/6 Тираж 544 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !О1

Изобретение относится к измельчительному оборудованию и может быть использовано для дробления стеклотары.

Цель изобретения — повышение эффективности дробления стеклотары.

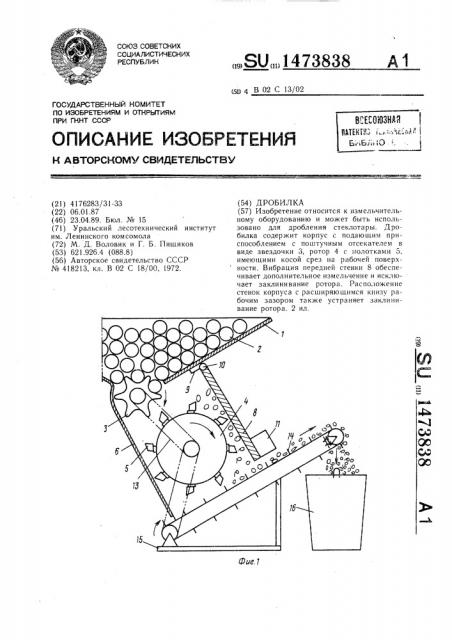

На фиг. 1 изображена дробилка, обший вид; на фиг. 2 — то же, вид сбоку.

Дробилка содержит корпус с подающим приспособлением 1 для бутылок 2, снабженным поштучным отсекателем в виде звездочки 3, ротор 4 с молотками 5 тре- 10 угольного сечения с косым срезом на рабочей поверхности, заднюю стенку 6, наклонные боковые стенки 7, переднюю стенку 8 с упором 9, шарниром 10 и противовесом 11 на конце, электропривод 12, цепную передачу 13 и выгрузочное приспособление в виде подъемного транспортера 14, основания 15 и сменного бункера 16.

Дробилка работает следующим образом.

Бутылки 2 из подающего приспособления 1 направляются по одной к ротору 4, вращающемуся от электропривода 12. Молотки 5 своей вершиной и острой передней кромкой разбивают бутылку. Осколки стекла, отлетающего от молотков 5, ударяются о переднюю стенку 8, подвешенную на шарнире 10 и прижатую упором 9 к по2 дающему приспособлению 1 с помощью противовеса 11. Вибрация передней стенки 8 обеспечивает дополнительное измельчение осколков и исключает заклинивание ротора 4. Расширяющиеся книзу рабочие зазоры боковых стенок 7 корпуса также устраняют заклинивание ротора 4 в нерабочей части. Затем осколки попадают на подъемный транспортер 14 и ссыпаются в сменный бункер 16. Привод звездочки 3 и транспортера 14 осуществляется от ротора 4 через цепную передачу 13.

Дробилка, содержащая корпус с подающим приспособлением и шарнирно подвешенной передней стенкой, ротор с молотками и выгрузное приспособление, отличающаяся тем, что, с целью повышения эффективности дробления стеклотары, подающее приспособление снабжено поштучным отсекателем в виде звездочки, на противоположном конце стенки смонтирован противовес, при этом боковые стенки корпуса расположены с расширяющимся книзу рабочим зазором, а молотки ротора выполнены с косым срезом рабочей поверхности.
