Установка для контроля качества измельченных магнитных продуктов

Установка для контроля качества измельченных магнитных продуктов

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для контроля качества измельченных магнитных продуктов и может быть использовано при обогащении руд черных и цветных металлов. Целью изобретения является повышение точности контроля. Для этого установка снабжена измерительной переливной емкостью 3 конической формы, в большем основании которой размещен микросепаратор 7, а в меньшем - разгрузочный патрубок 4, при этом измерительная переливная емкость 3 установлена ниже технологической емкости 1 и соединена с последней наклонным патрубком 2. В результате осуществляется режим избирательного послойного притяжения магнитных частиц микросепаратором 7, при котором отсепарированная масса является однозначной функцией от массовой доли магнитного целевого продукта. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИК ур 4 В 02 С 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4155729/29-33 (22) 27 . 10. 86 (46) 23 ° 04. 89. Бюл. N 15 (72) Б.Е.Гейзенблазен и А.В.Сологуб (53) 621.926.9 (088.8) (56) Авторское свидетельство СССР

Р 461294, кл. F 27 D 19/10, 1973.

Авторское свидетельство СССР

N- 727234, кл. В 02 С 25/00, 1978. (54) УСТАНОВКА ДЛЯ КОНТРОЛЯ КАЧЕСТВА

ИЗМЕЛЬЧЕННЫХ МАГНИТНЫХ ПРОДУКТОВ (57) Изобретение относится к установкам для контраля качества измельченных магнитных продуктов и может быть использовано при обогащении руд черных и цветных металлов. Целью изоб„„SU„„1473851 А1 ретения является повышение точности контроля. Для этого установка снабжена измерительной переливной емкостью 3 конической формы, в большем основании которой размещен микросепаратор 7, а в меньшем — разгрузочный патрубок 4, при этом измерительная переливная емкость 3 установлена ниже технологической емкости 1 и соединена с последней наклонным патрубком 2. В результате осуществляется режим избирательного послойного притяжения магнитных частиц иикросепаратором 7, при котором отсепарированная масса является однозначной функцией от массовой доли магнитного с ф целевого продукта. 3 ил.

1473851

Изобретение относится к горно-обогатительной области и предназначено для использования в системах автоматического контроля и регулирования из- 5 мельчительных. агрегатов на обогатительных фабриках черной и цветной металлургии.

Цель изобретения — повьппение точности контроля. 10

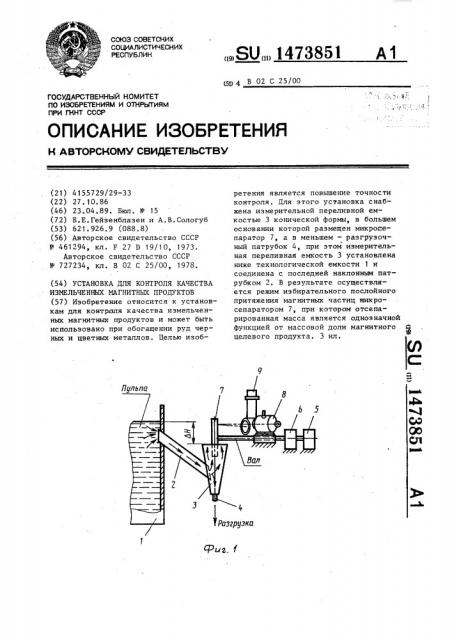

На фиг.1 представлена схема установки коктроля качества измельченных магнитных продуктов, вид сбоку; на фип. 2 — то же, вид .сверху; на фиг. 3— разрез А-А. на фиг.2.. 15

Установка контроля качества измельченных магнитных продуктов включает технологическую емкость 1, соединительный патрубок 2, измеритель- 20 кую переливную емкость 3 с разгрузочным патрубком .4, приводной двигатель

5, редуктор 6, микросепаратрр 7, блок 8 источника излучения, блок 9 детектирования, блок 10 интенсиметра, 25 регистратор 11 массовой доли целевого продукта.

Установка работает следующим образом.

Поток пульпы от технологической емкости 1 поступает по соединительному наклонному патрубку 2 в нижнюю часть измерительной переливкой ем. кости 3 при.постоянном заданном перепаде 1lН, который обеспечивает в этой емкости вертикально восходящий под магнитную систему микросепаратора

7 ток пульпы, направленный параллельно плоским вертикальным рабочим фронтом этой системы и изменяющий ур свое направление только над уровнем перелива емкости 3. Приводной двигатель 5 через редуктор 6 вращает вал микросепаратора 7 с постоянной заданной скоростью, причем последний „ осуществляет непрерывную сепарацию частиц из вертикально восходящего тока пульпы в измерительной перелив кой емкости так, что сепарируемая и удерживаемая микросепаратором 7 масса тем больше, чем больше массовая доля магнитного железа в отсепарированном материале, значение которой. определяется однозначно степенью раскрытия магнитного минерала в контролируемом продукте при его измельчении, поступан|цем в питание микросепаратора 7. В процессе вращения микросепаратора 7. отсепарированный и удерживаемый его магнитной системой материал непрерывно проходит зону контроля блокам 8 источника излучения и блоком 9 детектирования, после. чего перемещается в зону очистки смывным устройством. Поток провзаимодействующего с отсепарированным материалом гамма-излучения, плотность которого пропорциональна массовой доле магнитного железа в отсепарированном материале, поступает. на рабочую .поверхность блока 9 детектирования; в котором преобразуется в статистически распределенную во времени последовательность импульсов напряжения соответствующий частоты следования. Этот сигнал с выхода блока детектирования поступает на вход блока 10 иктенсиметра, в котором преобразуется в пропорциональный сигнал постоянного тока, а затем в нормированный токовый сигнал. Выходной сигнал блока 10 интерсиметра поступает на вход регист. ратора 11 массовой доли магнитного железа в отсепарированном материале, Формула изобретения

Установка для контроля качества измельченных магнитных продуктов, включающая технологическую емкость, микросепаратор с приводным двигателем и редуктором, блок излучения, блок детектирования и регистратор массовой доли целевого продукта, отличающаяся тем, что, с целью повышения точности контроля, установка снабжена измерительной переливной емкостью, выполненной в виде конуса с разгрузочным патрубком в меньшем основании, при этом микросепаратор размещен в большем основании конуса, причем измерительная переливная емкость установлена ниже технологической емкости и соединена с последней наклонным патрубком.

1473851

А-А Риг. 3
