Реферат



Изобретение относится к разделению материалов по крупности и плотности и м.б. использовано в горнорудной и др. отраслях пром-сти. Цель - повышение качества разделения. На амортизаторах 3 наклонно к горизонтальной плоскости установлен короб /К/ 1 виброразделителя с вибратором 4. Над днищем вибратора 4 размещено разделительное приспособление 7 в виде наклонных пластин 9, расположенных с зазором и в плане перекрывающих друг друга. Приспособление 7 установлено с возможностью установочного перемещения и фиксации относительно К 1.С зазором относительно К 1 размещены упоры 5. Между днищем 2 К 1 и приспособлением 7 размещен выходной конец загрузочного патрубка 6. Под виброразделителем установлены приемники 11 и 12 продуктов разделения. При колебательных движениях К 1 частицы разделяемого материала движутся вместе с ним, а при ударе К 1 об упоры 5 частицы получают дополнительный импульс и отделяются от днища 2. Частицы, имеющие большую массу, попадают в зазоры между пластинами 9 и далее - в приемник 12. Более мелкие частицы попадают в приемник 11. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ВСЕСОЮЗНАЯ

ПАТЕЕТ!й 1".i- :„htCKAA

F Б 4О 11". А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4165602/29-03 (22) 22.12.86 (46) 23.04.89. Бюл. № 15 (71) Научно-производственное объединение по строительному и дорожному машиностроению «ВНИИстройдормаш» (72) Б. В. Клушанцев (53) 621.928.2 (088.8) (56) Авторское свидетельство СССР № 831210, кл. В 07 В 1/40, 1977.

Авторское свидетельство СССР № 188782, кл. В 07 В 13/00, 1965. (54) В ИБРОРАЗДЕЛ ИТЕЛ Ь (57) Изобретение относится к разделению материала по крупности и плотности и м. б. использовано в горно-рудной. и др. отраслях пром-сти. Цель — повышение качества разделения. На амортизаторах 3 наклонно к горизонтальной плоскости установлен короб (К) 1 виброразделителя с вибратором 4.

„.SU„„1473868 А1

5 4 В 07 В 1/28 // В 07 В 13/00

Над днищем вибратора 4 размещено разделительное приспособление 7 в виде наклонных пластин 9, расположенных с зазором и в плане перекрывающих друг друга.

Приспособление 7 установлено с возможностью установочного перемещения и фиксации относительно К 1. С зазором относительно К 1 размещены упоры 5. Между днищем 2 К 1 и приспособлением 7 размещен выходной конец загрузочного патрубка 6. Под виброразделителем установлены приемники 11 и 12 продуктов разделения.

При колебательных движениях К 1 частицы разделяемого материала движутся вместе с ним, а при ударе К 1 об упоры 5 частицы получают дополнительный импульс и отделяются от днища 2. Частицы, имеющие большую массу, попадают в зазоры между пластинами 9 и далее — в приемник 12. 3

Более мелкие частицы попадают в приемник 11. ил.

1473868

Формула изобретения

Составитель Б. Левчаев

Редактор С. Пекарь Техред И. Верее Корректор М. Васильева

Заказ 1740!8 Тираж 542 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101

Изобретение относится к технике для разделения материалов по крупности и плотности и может быть использовано в горнорудной и других отраслях промышленности.

Цель изобретения — повышение качества разделения.

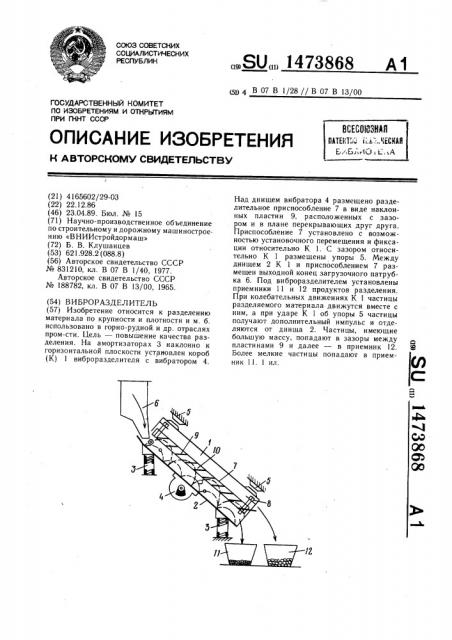

На чертеже изображен предлагаемый виброразделитель.

Виброразделитель состоит из наклонного к горизонтальной плоскости короба 1 с днищем 2, установленного на амортизаторе 3, вибратора 4, упоров 5, загрузочнего патрубка 6, выходной конец которого размещен между днищем 2 короба 1 и разделительным приспособлением 7, установленным с возможностью установочного перемещения и фиксации относительно днища 2 короба 1 посредством регулировочных болтов 8. Разделительное приспособление 7 состоит из наклонных пластин 9, расположенных с зазором и в плане перекрывающих друг друга, которые смонтированы на раме 10.

Под виброразделителем установлены приемники 11 и 12 продуктов разделения.

Виброразделитель работает следующим образом.

Подлежащий сортировке материал, например, одинаковой или разной крупности, а также разной плотности поступает через загрузочный патрубок 6 на днище 2.

При движении короба 1, приводимого в колебания вибратором 4 вверх, частицы материала движутся вместе с ним, а при ударе короба 1 об упоры 5 частицы получают дополнительный импульс, отделяются от днища короба, причем чем больше масса частиц, тем больше расстояние, на которое оторвутся частицы от днища 2.

Частицы, имеющие большую массу, попадают в зазоры между пластинами 9. Благодаря наклону пластин и колебаниям прошедшие между пластинами частицы большей массы перекатываются по ним, но не падают на днище, так как пластины в плане перекрывают друг друга, а попадают в приемник 12, более мелкие — в приемник 11. Качественное разделение частиц материала выбирается путем регулирования высоты расположения рамы 10 болтами 8 относительно днища 2.

Виброразделитель, включающий установленный на амортизаторах короб с вибратором, над днищем которого размещено разделительное приспособление в виде наклонных пластин, расположенных с зазором и в плане перекрывающих друг друга, загрузочный патрубок и приемники продуктов разделения, отличающийся тем, что, с целью повышения качества разделения, виброразделитель снабжен упорами, размещенными с зазором относительно короба, причем короб расположен наклонно к горизонтальной плоскости, разделительное приспособление установлено с возможностью установочного перемещения и фиксации относительно короба, а выходной конец загрузочного патрубка размещен между днищем короба и разделительным приспособлением.
