Реферат



-/ (Класс 451, бей. № 147392

СССР

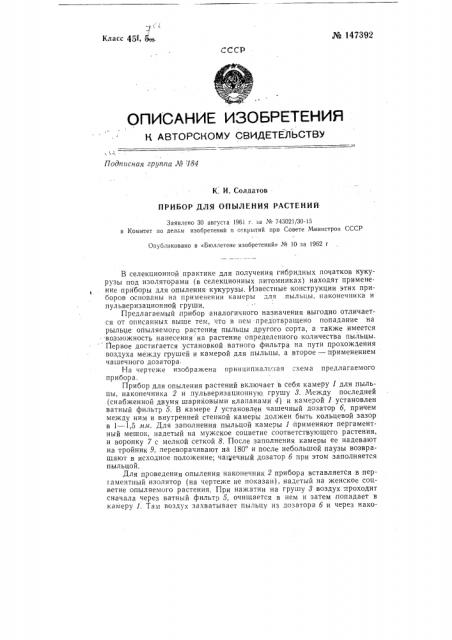

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1., Подписная группа № 184

К. И. СолдатовПРИБОР ДЛЯ ОПЫЛЕНИЯ РАСТЕНИЙ.

Заявлено 30 августа 196l г. за № 743021/30-15 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 10 за 1962 r

В селекционной практике для получения гибридных початков кукурузы под изоляторами (в селекционных питомниках) находят применение приборы для опыления кукурузы. Известные конструкции этих приборов основаны на применении камеры для пыльцы, наконечника и пульверизационной груши.

Предлагаемый, прибор аналогичного назначения выгодно отличается от описанных выше тем, что в нем предотвращено попадание на рыльце: опыляемого растения пыльцы другого сорта, а также имеется .возможность нанесения на растение определенного количества пыльцы.

Первое достигается .установкой ватного фильтра на пути прохождения воздуха между грушей и камерой для пыльцы, а второе — применением чашечного дозатора

На чертеже изображена принципиальная =хема предлагаемого прибора.

Прибор для опыления растений включает в себя камеру 1 для пыльцы, наконечника 2 и пульверизационную грушу 8. Между последней (снабженной двумя шариковыми клапанами 4) и камерой 1 установлен ватный фильтр 5, B камере 1 установлен чашечный дозатор б, причем между ним и внутренней стенкой камеры должен быть кольцевой зазор в 1 — 1,5 мм. Для заполнения пыльцой камеры 1 применяют пергаментный мешок, надетый на мужское соцветие соответствующего растения, и воронку 7 с мелкой сеткой 8, После заполнения камеры ее надевают на тройник 9, переворачивают на 180 и после небольшой паузы возвращают в исходное положение; ча1;ечный дозатор б при этом заполняется пыльцой.

Для проведения опыления наконечник 2 прибора вставляется в пергаментный изолятор (на чертеже не показан), надетый на женское соцветие опыляемого растения. При нажатии на грушу 3 воздух проходит сначала через ватный фильтр 5, очищается в нем и затем .попадает в камеру 1. Там воздух захватывает пыльцу из дозатора б и через наконечник 2 попадает на опыляемое растение. При переходе на работу с другим соргом приоор стерилиз !от путем пропускания через него мелкого кварцевого песка, который закладывается вместо ватного фильтра 5.

Всесоюзный научно-исследовательский институт кукурузы положительно оценил предлагаемый прибор, а МСХ СССР приняло его к экспериментальной проверке.

Предмет изобретения

Прибор для опыления растений, состоящий из камеры для пыльцы, наконечника и пульверизационной груши, отличающийся тем, что, с целью предотвращения, попадания на рыльце опыляемого растения пыльцы друго!о сорта из окружающего воздуха, на пути его прохождения между грушей и камерой для пыльцы установлен ватный фильтр, а в камере для пыльцы имеется чашечный дозатор, позволяющий наносить на растение определенное количество пыльцы.
