Коллектор пропарочной камеры

Коллектор пропарочной камеры

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может использоваться при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах заводов сборного железобетона. Целью изобретения является обеспечения безотказной и надежной работы коллектора. Коллектор состоит из трубы 1, размещенной на днище камеры в пространстве между стенками и изделиями. На трубе 1 установлены под углом патрубки 2 с соплами 3, имеющими косой срез, угол которого /Α/ равен углу /β/ наклона сопл к оси трубы. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5 4 В 28 В 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4193852/31-33 (22) 16.02.87 (46) 23.04.89. Бюл. № 15 (71) Новополоцкий политехнический институт им. Ленинского комсомола Белоруссии (72) Э. И. Гончаров (53) 666.97.035 (088.8) (56) Авторское свидетельство СССР № 514799, кл. С 04 В 41/30, 1976.

Промышленность сборного железобетона.

Вып. 1.— М.: ВНИИЭСМ, 1978, с. 11 — 12.

„„SU„„1473957 А1 (54) КОЛЛЕКТОР ПРОПАРОЧНОЙ КАМЕРЫ (57) Изобретение относится к промышленности строительных материалов и может использоваться при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах заводов сборного железобетона. Целью изобретения является обеспечение безотказной и надежной работы коллектора. Коллектор состоит из трубы 1, размещенной на днище камеры в пространстве между стенками и изделиями. На трубе 1 установлены под углом патрубки 2 с соплами 3, имеющими косой срез, угол которого равен углу наклона сопч к оси тру1473957

Изобретение относится к промышленности строительных материалов и может использоваться при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах заводов сборного железобетона.

Целью изобретения является обеспечение надежной работы коллектора.

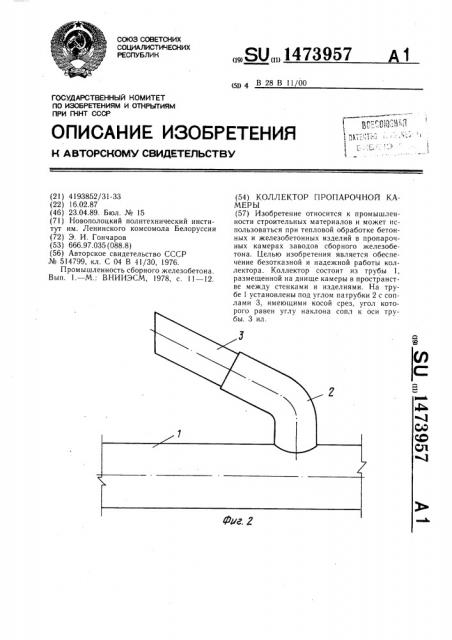

На фиг. 1 приведена аксонометрическая схема размещения коллектора внутри пропарочной камеры; на фиг. 2 — сопло 10 для подачи пара; на фиг. 3 — сопло, поперечный разрез.

Коллектор пропарочной камеры состоит из размещенной на днище камеры в пространстве между стенками и изделиями тру- 5 бы 1, на которой установлены патрубки 2 с соплами 3, выполненными с косым срезом и ввинченными в них с помощью резьбы 4.

На днище камеры имеются опоры 5 для укладки изделий. Часть поверхности пакета изделий омывается смешанными струями 6 gp воздуха и пара, выходящими из сопел 3, остальная поверхность омывается струями паровоздушной среды 7, отраженной от предыдущей по ходу движения теплоносителя стенки камеры.

Коллектор работает следующим образом.

Загружаемые в камеру изделия укладываются в пакет на опоры 5, высота которых достаточна для того, чтобы защитить трубу с соплами 3 от механических повреждений, крышка камеры закрывается и в трубу 1 подается пар, который через патрубки 2 и сопла 3 с косыми срезами, исключающими засорение выходных отверстий от падающего мусора, направляется в пространство между стенками камеры и пакетом изделий, создавая интенсивную циркуляцию теплоносителя вокруг поверхностей обрабатываемых изделий.

Таким образом, установка сопл 3 с косым срезом под углом а, равном углу наклона сопл к оси трубы р, позволит избежать засорения сопл падающими сверху предметами, что обеспечит безотказную и надежную работу коллектора.

Формула изобретения

Коллектор пропарочной камеры, содержащий трубу, размещенную на днище камеры в пространстве между стенками и изделиями, и сопла Лаваля, установленные на трубе под углом к ее оси, отличающийся тем, что, с целью обеспечения надежной работы коллектора, сопла Л;.„аля выполнены с косым срезом, угол которого равен углу наклона сопл к оси трубы.

1473957

Составитель Н. Смоленский

Редактор Н. Лазаренко Техред И. Верес Корректор С. Черни

3а к аз 1799/12 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
