Способ хранения газа в пористых коллекторах

Способ хранения газа в пористых коллекторах

Иллюстрации

Показать все

Реферат



Изобретение относится к подземному хранению (ПХ) природного газа. Цельповышение эффективности ПХ газа путем сокращения зартрат на строительство и эксплуатацию подземных хранилищ газа (ПХГ) за счет поддержания в них первоначально пластового давления. В одном геологическом разрезе формируют базисное и пиковое ПХГ. Базисное ПХГ располагают на значительной глубине. Выше него располагается пиковое ПХГ. С поверхности бурят скважины и заполняют через них базисное ПХГ. Создают сообщаемость пикового ПХГ с базисным ПХГ. Это обеспечивают путем бурения, по меньшей мере одной дополнительной скважины. По мере повышения давления в базисном ПХГ, вследствие возникновения перепада давлений между базисным и пиковым ПХГ, открывается обратный клапан и газ поступает в пиковое ПХГ и заполняет его. Закачка газа ведется до максимального давления. 1 ил.

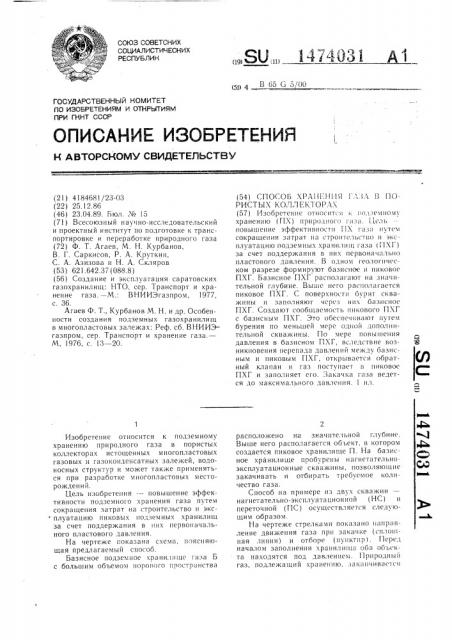

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 ь ( 3 м ь (;ГЛ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 418468! /23-03 (22) 25.12.86 (46) 23.04.89. Бюл. № 15 (71) Всесоюзный научно-исследовательский и проектный институт по подготовке к транспортировке и переработке природного газа (72) Ф. Т. Агаев, М. Н. Курбанов, В. Г. Саркисов, P. А. Круткин, С. А. Азизова и Н. A. Скляров (53) 621.642.37 (088.8) (56) Создание и эксплуатация саратовских газохранилищ: ITO, сер. Транспорт и хранение газа. — М.: ВНИИЭгазпром, 1977, с. 36.

Агаев Ф. T., Курбанов М. Н. и др. Особенности создания подземных газохранилищ в многопластовых залежах: Реф. сб. ВНИИЭгазпром, сер. Транспорт и хранение газа.—

М, 1976, с. !3- — 20.

Изобретение относится к подземному хранению природного газа в пористых коллекторах истощенных многопластовых газовых и газоконденсатных залежей, водоносных структур и может также применяться при разработке многопластовых месторождений.

Цель изобретения — — повышение эффективности подземного хранения газа путем сокращения затрат на строительство и эксплуатацию пиковых подземных хранилищ за счет поддержания в них первоначального пластового давления, На чертеже показана схема, поясняющая предлагаемый способ.

Базисное подзем ное хра и ил и где açà Б с большим объемом порового пространства

„„SU 1474031 А1 (54) СПОСОБ ХРА111=НИЛ АВА В ПОРИСТЬ(Х КО.г(ЛЕКТОРАХ (57) Изобретение относится к подземному хранению (IIX) природного га а. ((ель повышение эффективности I IХ газа путем сокращения затрат на строипгсльство и эксплуатацию подземных хранилищ газа ((IXI за счет поддержания в них первоначально пластового давления. В одном геологическом разрезе формируют базисное и пиковое

ПХГ. Базисное ПХГ располагают на значительной глубине. Выше него располагается пиковое ПХГ. С поверхности бурят скважины и заполняют через них базисное

ПХГ. Создают сообщаемость пикового ПХГ с базисным ПХГ. Это обеспечивают путеit бурения lto меньшей мере одной дополнителыюй скважины. По мере повышения давления в базисном ПХI . вследствие возникновения перепада давлений между базисным и пиковым ПХГ, открывается обратный клапан и газ поступает в пиковое

ПХГ и заполняет его. àêà÷êà газа ведется до максимального давления. ил. расположено на значительной глубине.

Выше него располагается обьект, в котором создается пиковое хранилище Гl. На базисное хранилище пробурены нагнетательноэксплуатационные скважины, позволяющие закачивать и отбирать требуемое количество газа.

Способ на примере из двух скважин нагнетательно-эксплуатационной (HC) и переточной (ПС) осуществляется следующим образом.

На чертеже стрелками показано аправление движения газа при закачке (сплошная линия) и отборе (Il) íêòèð) . Перел началом заполнения хранилищ t оба обьскта находятся под давлением. Iрпродный газ, подлежащий хранению, заканчивается

1474031

4. через скважину НС в базисное хранилище

Б при открытой задвижке Вl и закрытой

В2. При этом ствол скважины HC изолирован от объекта П. По мере повышения давления в объекте Б вследствие возникновения перепада давлений между Б и П открывается обратный клапан ОК и газ начинает поступать в объект П, заполняя его. Закачка газа ведется до максимального давления, которое относительно сезона отбора называют начальным. Затем оба хранилища при закрытых Bl и В2 оставляют в так называемом нейтральном периоде до начала сезона отбора, т.е. до появления потребителей газа. Для отбора газа открывают задвижку B l и газ начинает поступать из Б на поверхность. Как только давление в Б начинает падать, клапан ОК закрывается и отсекает объект П от объекта

Б. При послующем снижении давления в Б в пиковом хранилище П сохраняется начальное давление. Как правило, пиковые нагрузки приходятся на 70 — 80 сутки отбора, когда давление в базисном снижено на 35 — 40%. В этом случае открывают

В2 и начинает функционировать пиковое хранилище. Вследствие меньшей емкости и лучших фильтрационных свойств пористой среды объекта П последний опорожняется намного быстрей, чем Б. Как только давление в П упадет ниже, чем в Б, срабатывает ОК, и вновь при закрытой задвижке В2 начинает заполнение объекта П до выравнивания давления между объектами.

В зависимости от условий эксплуатации и потребностей в газе оба объекта могут работать совместно при открытых

В l и В2 либо, закрыв В2, объект.П оставляют для следующего накопления и вновь вводят его в работу в случае необходимости рез5 кого увеличения отбора газа. Отбор газа продолжается до достижения минималь,ного буферного давления в объекте Б. При этом либо оба объекта могут находиться под буферным давлением, либо объект П может остаться при повышенном давлении, если не возникло необходимости в его использовании. В этом случае в следующем цикле закачки ОК сработает при более высоком давлении.

Формула изобретения

Способ хранения газа в пористых коллекторах, включающий формирование в пористых геологических средах базисного и пикового хранилищ бурением скважин с поверхности, заполнение их газом и последующую их эксплуатацию, отличающийся тем, что, с целью повышения эффективности подземного хранения газа путем сокращения затрат на строительство и эксплуатацию пиковых подземных хранилищ, за счет поддержания в них первоначального пластового давления, пиковое хранилище формируют в одном геологическом разрезе с базисным, создают сообщаемость его с базисным хранилищем бурением по меньшей

З0 мере одной дополнительной скважины, а заполнение пикового хранилища производят из базисного путем установки в стволе дополнительной скважины между базисным и пиковым хранилищем обратного клапанаа.

1474031

° ° °

Ф

° \ с

\ °

° °

\ с

Ф ° с

% с \,Х .I

° ° с

° ° с

Ф I с

° °
