Реферат



№ 147406

Класс 47g, 20о1

47к, 43оз

ССC1

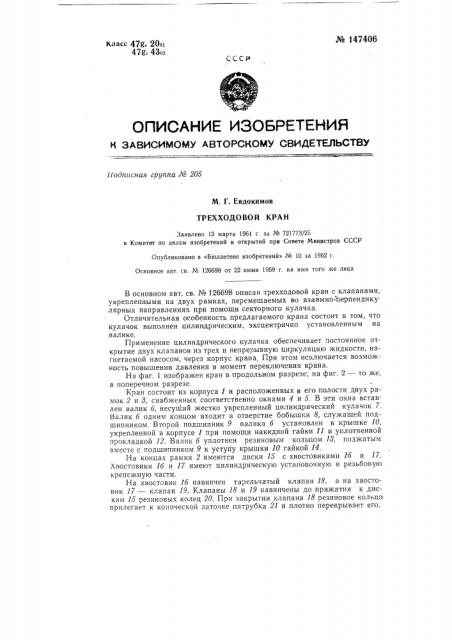

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11одпнсная группа № 205

М, Г, Евдокимов

ТРЕХХОДО ВОЙ КРАН

Заявлено 13 марта 1961 г, за № 721773/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 10 за 1962 г.

Основное авт. св, № 126698 от 22 июня 1959 г. на имя того же лица

В основном авт. св. № 126698 описан трехходовой кран с клапанами, укрепленными на двух рамках, перемещаемых во взаимно- перпендикулярных направлениях при помощи секторного кулачка.

Отличительная особенность предлагаемого крана состоит в том, что кулачок выполнен цилиндрическим, эксцентрично установленным на валике.

Применение цилиндрического кулачка обеспечивает постоянное открытие двух клапанов из трех и непрерывную циркуляцию жидкости, нагнетаемой насосом, через корпус крана При этом исключается возможность повышения давления в момент переключения крана.

На фиг. 1 изображен кран в продольном разрезе; на фиг. 2 — то же, в поперечном разрезе.

Кран состоит из корпуса 1 и расположенных в его полости двух рамок 2 и 8, снабженных соответственно окнами 4 и 5. В эти окна вставлен валик 6, несущий жестко укрепленный цилиндрический кулачок 7.

Валик 6 одним концом входит в отверстие бобышки 8, служащей подшипником. Второй подшипник 9 валика 6 установлен в крышке 10, укрепленной в корпусе 1 при помощи накидной гайки 11 и уплотненной прокладкой 12. Валик 6 уплотнен резиновым кольцом 18, поджатым вместе с подшипником 9 к уступу крышки 10 гайкой 14.

На концах рамки 2 имеются диски 15 с хвостовиками 16 и 17.

Хвостовики 16 и 17 имеют цилиндрическую установочную и резьбовую крепежную части.

На хвостовик 16 навинчен тарельчатый клапан 18, а на хвостовик 17 — клапан 19. Клапаны 18 и 19 навинчены до прижатия к дискам 15 пезиновых колец 20. При закрытии клапана 18 резиновое кольцо прилегает к конической заточке патрубка 21 и плотно перекрывает его.

¹ 147406

Каждый клапан 18 и 19 снабжен стержнем 22 с двумя диаметральными отверстиями, в которые вставлены штифты 28, опирающиеся своими концами в цилиндрическую поверхность патрубка 21, служащего направляющей опорой для рамки 2.

На боковой поверхности рамки 2 выфрезерован паз, ширина которого равна диаметру вставленного в паз кулачка 7. Противоположной своей стороной кулачок 7 входит в такой же паз рамки 8, несущей клапан 24, аналогичный по конструкции-клапанам 18 и 19. Клапан 24 перекрывает патрубок 25.

Бобышка 8 снабжена сквозной прорезью 2б для промывки подшипника без разборки крана.

Вращая валик б с кулачком 7, можно последовательно перекрывать клапаны 18, 19 и 24 и отключать патрубки 21 и 25, причем два любых патрубка остаются всегда открытыми. Последовательное перекрытие клапанов происходит при трех положениях валика б, при каждом его повороте на угол 90 . При четвертом нейтральном положении валика б все три клапана будут открыты.

Испытания двухдюймового крана с дистанционным управлением на

Останкинском молококомбинате показали, что кран работает нормально.

11осле продолжительной работы крана производилась безразборная его промывка. При визуальной проверке остатков молочных продуктов в кране не было. Бактериологический анализ также подтвердил удовлегворительное качество безразборной мойки крана.

Предмет изобретения

1. Трехходовой кран по авт. св. № 126698, о тл и ч а ю шийся тем, что, с целью обеспечения постоянной циркуляции жидкости через кран путем открытия двух клапанов из трех, кулачок выполнен цилиндрическим, эксцентрично укрепленным на валике.

2. Кран по п. 1, отличающийся тем, что, с целью обеспечения промывки опоры валика без разборки крана, бобышка корпуса снабжена диаметральной прорезью.

Л 147406

Фиг. 2
