Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к составу вяжущего и может найти применение в промышленности строительных материалов. Цель изобретения - повышение водостойкости. Вяжущее содержит, мас.%: едкая щелочь-5,0-10,0, глина 1,0-14,8, фтористый аммоний 0,2-4,0, молотое стекло - остальное. Водостойкость - коэффициент размягчения 0,95.2 табл.

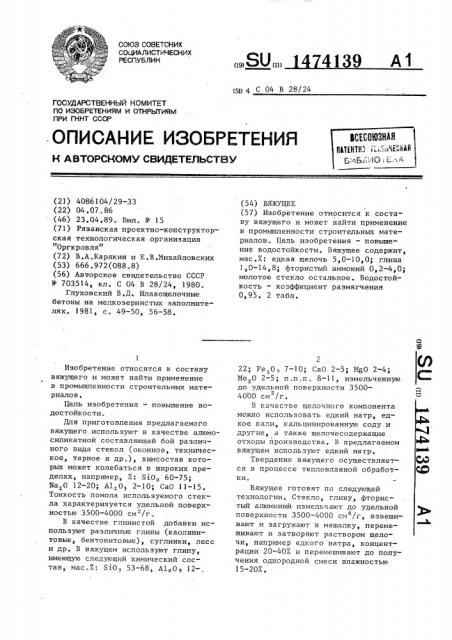

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (ill (5g 4 С 04 В 28/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР.(21) 4086104/29-33 (22) 04.07.86 (46) 23.04;89. Бюл. У 15 (71} Рязанская проектно-конструкторская технологическая организация

"Оргкровля" (72) В.А.Карякин и Е.В.Михайловских (53) 666.972(088.8) (56} Авторское свидетельство СССР

У 703514, кл. С 04 В 28/24, 1980.

Глуховский В.Д; Шлакощелочные бетоны на мелкозернистых заполнителях. 1981, с. 49-50, 56-58.

Изобретение относится к составу вяжущего и может найти применение в промышленности строительных материалов.

Цель изобретения — повышение водостойкости.

Для приготовления предлагаемого вяжущего используют в качестве алюмосиликатной составляющей бой различного вида стекол (оконное, техническое, тарное и др.), химсостав которых может колебаться в широких пределах, например, Х: SiO 60-75;

ИагО 12-20; А1 0, 2-10; СаО 11-15.

Тонкость помола используемого стекла характеризуется удельной поверхностью 3500-4000 см /г.

В качестве глинистой добавки используют различные глины (каолинитовые, бентонитовые), суглинки, лесс и др. В вяжущем используют глину, имеющую следующий химический состав, мас.7.: SiО 53-68, А1 0 12-.

4)l39 А1 (54) ВЯЖУЩЕЕ (57) Изобретение относится к составу вяжущего и может найти применение в промьппленности строительных материалов. Цель изобретения — повьппение водостойкости. Вяжущее содержит, мас.У.: едкая щелочь 5,0-10,0; глина

1,0-14,8; фтористый аммоний 0,2-4,0; молотое стекло остальное ° Водостойкость — коэффициент размягчения

0,95. 2 табл.

22; Fe О 7-10; СаО 25; IlgO 24;

Мо О 2-5; п.п.п. 8-11, измельченную до удельной поверхности 35004О00 см /г, В качестве щелочного компонента можно использовать едкий натр, едкое кали, кальцинированную соду и другие, а также щелочесодержащие отходы производства. Б предлагаемом вяжущем используют едкий катр.

Твердение вяжущего осуществляется в пропессе тепловлажной обработки.

Вяжущее готовят по следующей технологии. Стекло, глину, фтористый алюминий измельчают до удельной поверхности 3500-4000 см /r, взвешивают и загружают в мешалку, перемешивают и затворяют раствором щелочи, например едкого натра, концентрации 20-40Х и перемешивают до получения однородной смеси влажностью

15-202.

1474139

Полученную смесь укладывают в формы {балочки 4<41!16, кубы 7,07" в 7,077т7,07 см) и уплотняют прессованием или вибрацией, Отформованные изделия подвергают тепловлажной обработке в течение 10 ч при давлении 0,20,8 МПа, Составы вяжущего приведены в табл. 1. 10

Физико-механические свойства вяжущего приведены в табл. 2. .Как видно из табл. 1,2, предлагаемое вяжущее обладает более высокой водостойкостью по сравнению с известным.

Предлагаемое вяжущгье имеет низкую себестоимостЬ, так как оно в основном состоит из стеклобоя и глиг ны, а наиболее дорогостоящие компо- 20 ненты входят в его состав в небольших количествах.

Едкая щелочь

Глина

Фтористый алюминий

Молотое стекло

5 0-10,0

1,0-14,8

0,2-4,0

Остальное

Т а б л и ц а 1

Содержание компонентов, мас.Ж

Состав

Едкий Глина A1F8 Молотый натр стеклобой

3

5

j

9

l0

Формула изобретения . Вяжущее, включающее молотое стекло, едкую щелочь и глину, о т л и— ч а ю щ е е с я тем, что, с целью повышения водостойкости, оно дополнительно содержит фтористый алюминий при следующем соотношении компонентов, мас. :

30

Таблица 2

Предел прочности Hoposonpu сгкатигг ° Mila стой.Состав

Ковффици" ент pssмягчения (водостойкость) кость, циклы в тесте иориальиой гус» тоты и растворе (1:3) 135

135 !

135 !

4О

135 !

135

9! 315

90 3!5

110 335

91 330

100 315

90 320

125 325

92 315

1эо 350

126 325

90 317

0,95

0,95

0,95

0>95

0,95

0,95

0,97

0,9

0,97

0,97

60-180 .

150-1000 0,7-0 75

76-80

9,7«10>2

1ОО

IO0 0,68-0,75

Составитель Ф. Сорина

Техред Л.Сердюкова Корректор В. Романенко

Редактор Н. Гунько

Заказ 1837/21

Тираж 589

Подписное

ВН11ИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )1(-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

2 э

5

7

9

11

Прототип Е21

Аналог (1!

5 10 1 84

7. 10 1 82

10 10 1 79

7 10 1 82

7 14,8 1 77,2

7 8 1 84

7 10 4 79

7 10 0 2 82 8

10 14,8 4 71,2

7 18 4 81

5 1 0,2 93,8
