Способ возведения дренажной завесы

Способ возведения дренажной завесы

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, в частности к возведению дренажных завес, преимущественно в лесовидных суглинках при защите от подтопления зданий и сооружений. Изобретение направлено на сокращение затрат труда и материалов, а также на снижение длительности работ. Достигается это тем, что в грунте образуют горизонтальную скважину, соединенные с ней сквозные и между ними не доходящие до нее глухие вертикальные скважины, ведут термообработку горизонтальной и сквозных вертикальных скважин и последующую продувку их воздухом. Термообработку вертикальных скважин ведут до температуры спекания, а горизонтальной - до температуры плавления грунта. В результате термообработки и последующего охлаждения воздухом в грунте образуются водопроводящие трещины, а в горизонтальной скважине - водонепроницаемое ложе из оплавленного грунта. 3 ил.

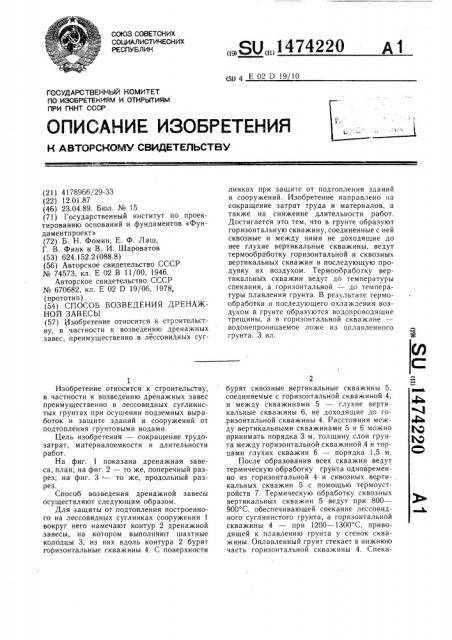

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я(1„„1474220

А1 (5д 4 Е 02 D 19 !О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4178966/29-33 (22) 12.01.87 (46) 23.04.89. Бюл. № 15 (71) Государственный институт по проектированию оснований и фундаментов «Фундаментпроект» (72) Б. Н. Фомин, Е. Ф. Лаш, Г. В. Финк и В. И. Шароватов (53) 624.152.2 (088.8) (56) Авторское свидетельство СССР № 74573, кл. Е 02 В 11/00, 1946.

Авторское свидетельство СССР № 670682, кл. Е 02 D 19/06, 1978, (прототип). (54) СПОСОБ ВОЗВЕДЕНИЯ ДРЕНАЖНО1! ЗАВЕСЫ (57) изобретение относится к строительству, в частности к возведению дренажных завес, преимущественно.в лессовидных суг1

Изобретение относится к строительству, в частности к возведению дренажных завес преимущественно в лессовидных суглинистых грунтах при осушении подземных выработок и защите зданий и сооружений от подтопления грунтовыми водами.

Цель изобретения — сокращение трудозатрат, материалоемкости и длительности работ.

На фиг. показана дренажная завеса, план; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — то же, продольный разрез.

Способ возведения дренажной завесы осуществляют следующим образом.

Для защиты от подтопления построенного на лессовидных суглинках сооружения вокруг него намечают контур 2 дренажной завесы, на котором выполняют шахтные колодцы 3, из них вдоль контура 2 бурят горизонтальные скважины 4. С поверхности линках при защите от подтопления зданий и сооружений. Изобретение направлено на сокращение затрат труда и материалов, а также на снижение длительности работ.

Достигается это тем, что в грунте образуют горизонтальную скважину, соединенные с ней сквозные и между ними не доходящие до нее глухие вертикальные скважины, ведут термообработку горизонтальной и сквозных вертикальных скважин и последующую продувку их воздухом. Термообработку вертикальных скважин ведут до температуры спекания, а горизонтальной — до температуры плавления грунта. В результате термообработки и последующего охлаждения воздухом в грунте образуются водопроводящие трещины, а в горизонтальной скважине— водонепроницаемое ложе из оплавленного грунта. 3 ил.

2 бурят сквозные вертикальные скважины 5, соединяемые с горизонтальной скважиной 4, и между скважинами 5 — глухие вертикальные скважины 6, не доходящие до горизонтальной скважины 4. Расстояния между вертикальными скважинами 5 и 6 можно принимать порядка 3 м, толщину слоя грунта между горизонтальной скважиной 4 и торцами глухих скважин 6 — порядка 1,5 м.

После образования всех скважин ведут термическую обработку грунта одновременно из горизонтальной 4 и сквозных вертикальных скважин 5 с помощью термоустройств 7. Термическую обработку сквозных вертикальных скважин 5 ведут при 800—

900 С, обеспечивающей спекание лессовидного суглинистого грунта, а горизонтальной скважины 4 — при 1200 — 1300 С, приводящей к плавлению грунта у стенок скважины. Оплавленный грунт стекает в нижнюю часть горизонтальной скважины 4. Спека1474220

Предлагаемый способ не требует применения фильтрующих материалов, труб, фильтров и других материалов, обеспечивает сокращение трудозатрат, материалоемкости и длительности работ.

Формула изобретения

После обжига грунта всю систему скважин продувают холодным воздухом, вызывая в горячем обожженном грунте обра- 10 зование трещин. Продувку воздухом ведут сначала через горизонтальную 4 и сквозные вертикальные 5 скважины в течение 20 мин, затем ведут нагнетание воздуха в глухие скважины 6 с герметизацией их устья в те- 5 чение около 1 ч.

В результате термической обработки и последующего охлаждения грунта с образованием в нем трещин в теле дренажной завесы образуется прочный фильтрующий материал с коэффициентом фильтрации от 20

l0 — 15 м/сут над горизонтальной скважиной до 2 — 5 м/сут в периферийной зоне у вертикальных скважин. В нижней части горизонтальной скважины 4 слой оплавленного грунта образует водонепроницаемое ложе, обеспечивая возможность водоотвода по горизонтальной скважине 4.

Фиг.1

3 нию подвергают грунт на глубину от скважин, равную расстоянию между стенками сквозных 5 и глухих 6 вертикальных скважин и между торцом глухих скважин 6 и верхом горизонтальной скважины 4, т. е. образуют сплошной слой термически обработанного грунта в площади создаваемой завесы.

Способ возведения дренажной завесы, преимущественно в лессовидных суглинистых грунтах, включающий образование горизонтальной скважины и соединенных с ней сквозных вертикальных скважин, отличаюи1ийся тем, что, с целью сокращения трудозатрат, материалоемкости и длительности работ, в процессе образования сквозных вертикальных скважин ведут бурение между ними глухих вертикальных скважин, посж чего ведут термическую обработку сквозных скважин до спекания грунта, а горизонтальной скважины — до плавления с образованием в ней водонепроницаемого ложа, затем осуществляют их продувку воздухом до появления трещин в термически обработанном грунте на глубину, равную расстоянию между стенками сквозных и глухих скважин н между торцом глухих скважин и верхом горизонтальной скважины.

1474220.

L ° э

° Ф

I с °

° 1

° °

У ° с

° °
