Реферат



Изобретение относится к области строительства и может быть использовано при возведении зданий из монолитного бетона. Целью изобретения является сокращение материальных и трудовых затрат на опалубочных работах. Для этого при возведении здания осуществляют поэтапное бетонирование стен, при котором на первом этапе возводятся участки стен в местах их пересечений 1 или примыканий 2 с образованием выпусков 3 в направлении продольных 4 и поперечных 5 стен и линейные промежуточные участки 6 протяженных стен. После набора прочности участков стен, забетонированных на первом этапе возведения здания, возводят расположенные между выпусками 3 и линейными промежуточными участками 6 участки продольных стен 4, а на третьем этапе - участки 5 поперечных стен, при этом опалубочные панели 7 для бетонирования участков стен на втором и третьем этапах закрепляются к ранее выполненным на первом этапе. 7 ил.

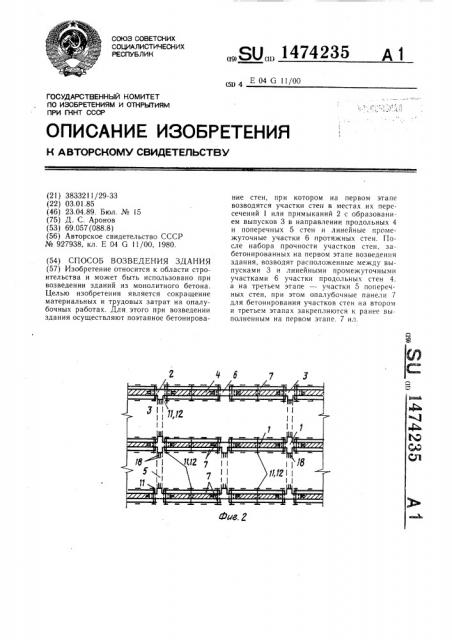

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я(,1„„1474235 А 1 (5!) 4 Е 04 G 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3833211/29-33 (22) 03.01.85 (46) 23.04.89. Бюл. № !5 (75) Д. С. Аронов (53) 69.057 (088.8) (56) Авторское свидетельство СССР № 927938, кл. Е 04 G 11/00, 1980. (54) СПОСОБ ВОЗВЕДЕНИЯ ЗДАНИЯ (57) Изобретение относится к области строительства и может быть использовано при возведении зданий из монолитного бетона.

Целью изобретения является сокращение материальных и трудовых затрат на опалубочных работах. Для этого при возведении здания осуществляют поэтапное бетонирование стен, при котором на первом этапе возводятся участки стен в местах их пересечений 1 или примыканий 2 с образованием выпусков 3 в направлении продольных 4 и поперечных 5 стен и линейные промежуточные участки 6 протяжных стен. После набора прочности участков стен, забетонированных на первом этапе возведения здания, возводят расположенные между выпусками 3 и линейными промежуточными участками 6 участки продольных стен 4, а на третьем этапе — участки 5 поперечных стен, при этом опалубочные панели 7 для бетонирования участков стен на втором и третьем этапах закрепляются к ранее выполненным на первом этапе. 7 ил.

1474235

Изобретение относится к строительству и может быть использовано при возведении зданий из монолитного бетона или тому подобных смесей.

Цель изобретения — сокращение материальных и трудовых затрат на опалубочных работах.

На фиг. 1 изображен фрагмент опалубочного плана стен здания для 1 этапа бетонирования (участки стен в местах их пересечений или примыканий друг к другу и промежуточные участки протяженных стен); на фиг. 2 — фрагмент опалубочного плана стен здания для П этапа бетонирования (продольные участки стен); на фиг. 3 — фрагмент опалубочного плана стен здания для 111 этапа бетонирования (поперечные участки стен); на фиг. 4 узел IV на фиг. 1 (опалубочный план участка стен в месте их пересечения); на фиг. 5 — разрез А — А на фиг. 4; на фиг. 6 — узел V на фиг. 1 (опалубочный план участка стен в месте их примыкания); на фиг. 7 — узел VI на фиг. 1 (опалубочный план линейного промежуточного участка протяженной стены).

Способ возведения здания заключается в поэтапном выполнении работ по возведению стен, при котором на 1 этапе возводятся участки стен в местах их пересечений 1 или примыканий 2 с образованием выпусков 3 в направлении продольных 4 и поперечных 5 стен и линейные промежуточные участки 6 протяженных стен.

После набора прочности выполненных на

1 этапе участков стен на 11 этапе возводят расположенные между выпусками 3 и линейными промежуточными участками 6 участки продольных стен 4, а на 111 этапе таким же методом — участки поперечных 5 стен, при этом опалубочные панели 7 для бетонирования участков стен на

11 и 111 этапах закрепляются к ранее выполненным на 1 этапе.

Комплект опалубки для возведения стен включает опалубочные панели 7, угловые 8, плоские 9 и торцовые 10 опалубочные щиты, причем опалубочные щиты 8 и 9 оборудованы отверстиями под опалубочные тяги

11, устанавливаемые в фиксаторные трубки 12 между противолежащими опалубочными щитами, монтажными петлями 13, а также уголковыми фиксаторами 14, фиксаторными петлями 15 и клиньями 16 для закрепления проектного положения торцовых опалубочных щитов 10, в которых имеются отверстия 17 для выпусков продольной арматуры 18 из участков стен, бетонируемых на первом этапе. Опалубочные панели 7 оборудованы только отверстиями под опалубочные тяги 11 и монтажными петлями 13. Угловые опалубочные щиты 8 изготовлены со скругленными углами 19.

Производство работ по возведению участков стен, выполняемых на 1 этапе, начинается с устройства бетонных фиксаторных выступов 20 в уровне перекрытия. Затем производится армирование намеченных к возведению участков стен и последующий монтаж опалубки. Монтаж опалубки на каждом элементе плана этажей начинается с установки угловых 8 и плоских 9 опалубочных щитов с одновременной установкой между ними фиксаторных трубок 12 и опалубочных тяг 11.

В момент установки этих опалубочных элементов временное закрепление их вертикального положения осуществляется с помощью подкосов, закрепляемых к перекрытию. До момента установки торцовых щитов

lO опалубочные тяги 11 находятся в ненатянутом положении. После установки торцовых опалубочных щитов в предпроектное положение, при котором они контактируют с уголковыми фиксаторами 14, начинается выверка и окончательное закрепление опалубочных элементов, заключающееся в приведении в проектное положение опалубочных тяг ll и фиксаторных трубок 12, закреплении проектного положения торцовых щитов 10 при помощи клиньев 16, забиваемых в фиксаторные петли 15 на торцах угловых 8 и плоских 9 опалубочных щитов.

При установке торцовых щитов 10 выпуски продольной арматуры 18 вводятся в отверстия 17 в этих щитах. Окончательное закрепление вертикального проектного положения опалубочных щитов осуществляется инвентарными подкосами. После выполнения бетонирования и необходимой выдержки бетона опалубку разбирают. При разборке опалубки последовательность выполнения рабочих операций обратна процессу сборки.

Возведение линейных участков стен в промежутках между. выступами 3 и линейными промежуточными участками 6 протяженных стен, выполненных на первом этапе производства работ, начинается с армирования этих участков. Затем производится монтаж опалубочных панелей 7, которые в начальной стадии установки временно закрепляются в вертикальном положении металлическими штырями, пропущенными через фиксаторные трубки 12, оставшиеся в теле бетона ранее выполненных выступов 3 участков стен перпендикулярно расположенных по отношению к бетонированному линейному участку стен. Окончательная выверка и закрепление проектного положения каждой пары противолежащих опалубочных панелей 7 осуществляется опалубочными тягами 11, установленными в фиксаторные трубки 12 выпусков 3 и пропущенными через отверстия под эти тяги в опалубочных панелях 7.

После выполнения бетонирования и необходимой выдержки бетона в опалубке производится распалубка, при которой после1474235 довательность выполнения рабочих операций обратна процессу сборки. При выполнении работ по возведению стен íà II u III этапах производства работ сначала выполняются участки стен по продольным осям здания, а затем по поперечным, или наоборот. юг. 3 си в щитовой опалубке путем ее перестановки и фиксации на заранее забетонированном участке конструкции, отличающийся тем, что, с целью сокращения материальных и трудовых затрат на опалубочных работах, сначала возводят участки стен в местах их пересечения или примыкания с образованием выступов в направлении проФормула изобретения дольных и поперечных стен и линейные промежуточные участки стен, а после их тверСпособ возведения здания с пересекаю. о дения возводят расположенные между выстущимися продольными и поперечными стена- лами участки стен сначала в одном направми из бетонной или тому подобной сме- ленин, а затем в поперечном..

1474235

78 7б в /в г /в н ".b . ..:: . .. ..:... ::,ь"..

А ь . b.d" .".а .ь

o ь

1 ь . . .b d.. ь... .. . .b,b

15 Я

1б.o: ...,. ... ..о, . Раг. в

1á и 11 12 2 = У 1д if

11 15 ь о.ъ ь, ь, О.ь ь а., .

;:d

b . д Ю, ь ;..".;....ь . .:, 17

Уаг. б

1б

1Ф 1б
