Опалубка для образования полостей в бетонных и железобетонных изделиях

Опалубка для образования полостей в бетонных и железобетонных изделиях

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства . Цель - снижение распалубочных усилий и трудозатрат на опалубочных работах. Опалубка снабжена двуплечими шарнирными рычагами 2, соединенными между собой шарнирно, одни концы которых прикреплены к опалубочным щитам 1 и выполнены с наклонными прорезями 8, другие удалены от плоскостей наружных поверхностей щитов 1 на расстояние, равное половине расстояния между верхними концами наклонных прорезей 8 и осью симметрии опалубки. Клиновая вставка 4 взаимодействует со щитами 1 посредством пальцев 5, размещенных в наклонных прорезях 8. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК @4 Е04G 1506

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4168447/29-33 (22) 29.12.86 (46) 23.04.89. Бюл. № 15 (75) К. Тобокелов (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 791865, кл. Е 04 G 15/06, 1979.

Авторское свидетельство СССР № 968266, кл. Е 04 G !5/06, !981. (54) ОПАЛУБКА ДЛЯ ОБРАЗОВАНИЯ ПОЛОСТЕЙ В БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЯХ (57) Изобретение относится к области строительства. Цель — снижение распалубочных

„„SU„„1474237 А1 усилий и трудозатрат на опалубочных работах. Опалубка снабжена двуплечими шарнирными рычагами 2, соединенными между собой шарнирно, одни концы которых прикреплень; к опалубочным щитам 1 и выполнены с наклонными прорезями 8, другие удалены от плоскостей наружных поверхностей щитов 1 на расстояние, равное половине расстояния между верхними концами наклонных прорезей 8 и осью симметрии опалубки. Клиновая вставка 4 взаимодействует со щитами 1 посредством пальцев

5, размещенных в наклонных прорезях 8.

1 ил.

1474237

Формула изобретения

Составитель Н. Лупарь

Редактор В. Бугренкова Техред И. Верес Корректор Л. Патай

Заказ 1847 26 Тираж 640 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101

Изобретение относится к строительству и может быть использовано для образования полостей в бетонных и железобетонных изделиях в процессе их производства.

Цель изобретения — снижение распалубочных усилий и трудозатрат на опалубочных работах.

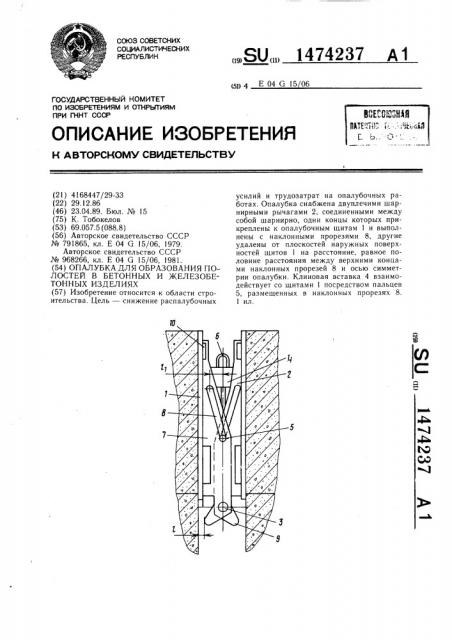

На чертеже изображена опалубка для образования полостей в бетонных и железобетонных изделиях, общий вид.

Опалубка для образования полостей в бетонных и железобетонных изделиях состоит из щитов 1, двуплечих фигурных рычагов

2, шарнирно соединенных между собой яосредством оси 3 и клиновой вставки 4 с пальцами 5 и петлями для подъема 6.

К щитам 1 жестко прикреплены верхние концы 7 двуплечих фигурных рычагов, имеющих наклонные прорези 8. Расстояние от крайних точек нижних концов 9 двуплечих фигурных рычагов 2 до плоскостей наружных поверхностей щитов равно половине расстояния от крайних точек верхних концов наклонных прорезей до оси симметрии опалубки. Шиты снабжены петлями

10 для подъема.

Опалубка работает следующим образом.

Опалубку устанавливают в проектное положение, поднимая ее за петли 10 крюком подъемного средства. При этом пальцы 5 клиновой вставки 4 занимают нижнее положение в наклонных прорезях 8 верхних концов 7 двуплечих фигурных рычагов 2.

После установки опалубки бетонируют изделие. После достижения бетоном распалубочной прочности поднимают опалубку за петли 6 клиновой вставки 4. При этом пальцы 5, перемещаясь по наклонным прорезям 8 верхних концов 7 двуплечих фигурных рычагов 2, стягивают щиты друг к другу, отрывая их от бетона.

В том случае, если один из щитов 1 оторвется от бетона раньше, чем второй, то нижний конец 9 двуплечего фигурного рычага 2, прикрепленного к оторванному от бетона щиту, упрется в ранее забетонированный слой изделия и не даст ему дальше поворачиваться вокруг оси 3.

С этого момента усилие подъемных средств прилагается на отрыв от бетона второго щита и дальнейшим подъемом клиновой вставки 4 опалубку отрывают.от забетонированной конструкции.

Опалубка для образования полостей в бетонных и железобетонных изделиях, включающая опалубочные щиты и клиновую вставку с петлей для подъема, расположенную между щитами, отличающаяся тем, что, с целью снижения распалубочных усилий и трудозатрат на опалубочных работах, она снабжена шарнирно соединенными между собой двуплечими фигурными рычагами, одни концы которых жестко прикреплены к щитам и выполнены со стороны вставки с наклонными прорезями, а другие концы рычагов размещены в процессе бетонирования на расстоянии от плоскости поверхности соответствующих щитов, равном половине расстояния между верхними концами прорезей и осью симметрии опалубки, причем клиновая вставка установлена с возможностью перемещения по наклонным прорезям рычагов посредством пальцев.
