Ветроэлектрическая водоподъемная установка

Ветроэлектрическая водоподъемная установка

Иллюстрации

Показать все

Реферат



Изобретение относится к ветроэнергетике и позволяет повысить КПД установки. Генератор 2 ветроэлектрического агрегата 1 подсоединен через многоэлементный блок 3 коммутации к многоэлементному электрогидравлическому блоку 4. Схема 5 автоматического управления содержит последовательно соединенные многоэлементные блоки 6 и 7 соотв. сравнения и выходных реле. Выход датчика 8 скорости ветра подключен через общую точку к информационным входам блока 6, а выходы блока 7- к управляющим входам блока 3. Число элементов блоков 3,4,6 и 7 определены величиной, пропорциональной разности номинальной мощности агрегата 1 при расчетной скорости ветра и мощности агрегата 1 при миним. рабочей скорости ветра, и обратно пропорциональной номинальной мощностью элемента блока 4. При определенной скорости ветра не нескольких выходах блоков 6 и 7 появляются сигналы управления блоком 3, при этом к генератору 2 подключается столько элементов блока 4, сколько необходимо для обеспечения оптимальной нагрузки генератора. 1 ил.

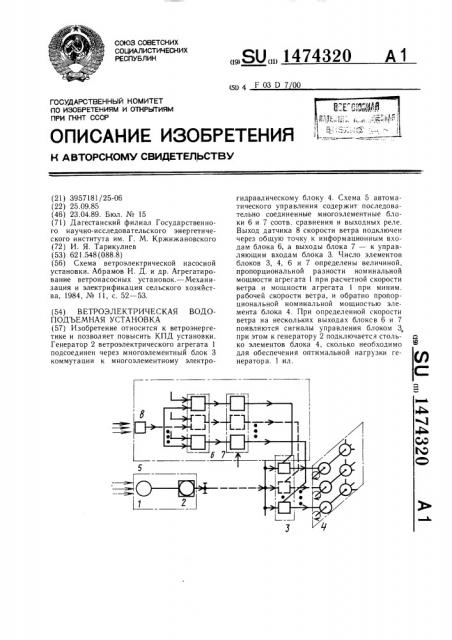

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 5п 4 F 03 Р 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 3957181/25-06 (22) 25.09.85 (46) 23.04.89. Бюл. № 15 (71) Дагестанский филиал Государственного научно-исследовательского энергетического института им. Г. М. Кржижановского (72) И. Я. Тарикулиев (53) 621.548 (088.8) (56) Схема ветроэлектрической насосной установки. Абрамов Н. Д. и др. Агрегатирование ветронасосных установок.— Механизация и электрификация сельского хозяйства, 1984, № 11, с. 52 — 53. (54) ВЕТРОЭЛЕКТРИЧЕСКАЯ ВОДОПОДЪЕМНАЯ УСТАНОВКА (57) Изобретение относится к ветроэнергетике и позволяет повысить КПД установки.

Генератор 2 ветроэлектрического агрегата 1 подсоединен через многоэлементный блок 3 коммутации к многоэлементному электро„„SU„„1474320 A 1 гидравлическому блоку 4. Схема 5 автоматического управления содержит последовательно соединенные многоэлементные блоки 6 и 7 соотв. сравнения и выходных реле.

Выход датчика 8 скорости ветра подключен через общую точку к информационным входам блока 6, а выходы блока 7 — к управляющим входам блока 3. Число элементов блоков 3, 4, 6 и 7 определены величиной, пропорциональной разности номинальной мощности агрегата 1 при расчетной скорости ветра и мощности агрегата 1 при миним. рабочей скорости ветра, и обратно пропорциональной номинальной мощностью элемента блока 4. При определенной скорости ветра на нескольких выходах блоксв 6 и 7 появляются сигналы управления блоком 3, при этом к генератору 2 подключается столько элементов блока 4, сколько необходимо для обеспечения оптимальной нагрузки генератора. 1 ил.

1474320

Формула изобретения

Составитель И. Спиридонов

Редактор Л. Зайцева Техред И. Верес Корректор В. Гирняк

Заказ 1864/30 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к ветроэнергетике и может быть использ/звано в ветроэлектрических водоподъемных установках.

Цель изобретения — повышение КПД ветроэлектрической водоподъемной установки.

На чертеже изображена схема ветроэлектрической водоподъемной установки.

Ветроэлектрическая водоподъемная установка содержит ветроэлектрический агрегат 1, генератор 2 которого подсоединен через многоэлементный блок 3 коммутации к многоэлементному электрогидравлическому блоку 4, схему 5 автоматического управления, состоящую из последовательно соединенных многоэлементных блока 6 сравнения и блока 7 выходных реле, выходы которого подключены к управляюшим входам блока 3 коммутации, датчика 8 скорости ветра, выход которого подключен через обшую точку к информационным входам блока 6, а число элементов электрогидравлического блока 4, блоков 3, 7 и 6 коммутации, выходных реле и сравнения соответственно определены величиной пропорциональной разности номинальной мощности ветроэлектрического агрегата 1 при расчетной скорости ветра и мощности ветроэлектрического агрегата 1 при минимальной рабочей скорости ветра, и обратно пропорциональной номинальной мошностью элемента электрогидравлического блока 4.

Ветроэлектрическая водоподъемная установка работает следующим образом.

При скорости ветра меньшей минимального значения, при котором обеспечивается работа ветроэлектрической водоподъемной установки, ветроэлектрический агрегат 1 будет генерировать энергию, не достаточную для обеспечения работы электрогидравлического блока 4, при этом на выходах блока 6 сравнения и блока 7 выходных реле сигнал будет отсутствовать, и все элементы блока 3 коммутации будут находиться в положении

«Отключено».

При увеличении скорости ветра и превышении его минимального значения, при котором будет обеспечиваться работа ветроэлектрической водоподъемной установки на одном либо нескольких выходах блоков 6 и 7 в зависимости от скорости ветра, появятся сигналы управления блоком 3 коммутации, при этом к генератору 2 будет подключено соответствуюшее количество элементов электрогидравлического блока 4, обеспечивающее оптимальную нагрузку генератора 2.

Ветроэлектрическая водоподъемная установка, содержащая ветроэлектрический агрегат, генератор которого подсоединен через многоэлементный блок коммутации

20 к многоэлементному электрогидравлическому блоку, и схему автоматического управления, состоящую из последовательно соединенных многоэлементных блока сравнения и блока выходных реле, выходы которого подключены к управляющим входам блока коммутации, отличающаяся тем, что, с целью повышения КПД ветроэлектрической установки, схема автоматического управления снабжена датчиком скорости ветра, выход которого подключен через общую точку к информационным входам блока сравнения, а число элементов электрогидравлического блока, блоков коммутации, выходных реле и сравнения определено величиной, пропорциональной разности номинальной мощности ветроэлектрического агрегата при расчетной скорости ветра и мощности ветроэлектрического агрегата при минимальной рабочей скорости ветра и обратно пропорционально номинальной мощности элемента электрогидравлического блока.
