Реферат



Изобретение относится к машиностроению, а именно к исполнительной технике, может быть использовано при исследовании нагрузочной способности электрических, пневматических и гидравлических устройств. Цель изобретения - расширение функциональных возможностей путем независимой регулировки скорости и момента на выходном валу, или момента и угла поворота, а также увеличение точности поворота выходного вала. Поставленная цель на стенде с волновой передачей достигается установкой в корпусе 1 жесткого диска 2 с выходным валом 3, гибкого колеса 5, волнового генератора, элементы 6 которого расположены равномерно по окружности, и системы управления 7, стыкующейся с электрогидравлическими дросселирующими распределителями 8 и датчиками обратной связи 9. Элементы 6 генератора волн выполнены в виде двухштоковых гидроцилиндров 10, сообщенных с электрогидравлическими дросселирующими распределителями 8, один из штоков 11 которых контактирует через ролик 12 с гибким колесом 4, а другой шток 13 соединен с датчиком обратной связи 9. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

yi) g G 01 М 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4306345/25-29. (22) 15.09.87 (46) 23.04.89. Бюл, Р 15 (72) П.Б.Кондратьев, А,К.Кулаков, С.Л.Самсонович, В.Г.Стеблецов, А.Н.Чесноков и Б.А.Шестериков (53) 620. 178.5 (088.8) (56) Авторское свидетельство СССР

И 815362, кл. F 16 H 13/00, 1981. (54) НАГРУЖАТЕЛЬНЫЙ СТЕНД С ВОЛНОВОЙ ПЕРЕДАЧЕЙ (57) Изобретение относится к машиностроению, а именно к исполнительной технике, и может быть использовано при исследовании нагрузочной способности электрических, пневматических и гидравлических устройств. Цель изобретения — расширение функциональных воэможностей путем независимой регулировки скорости и моменl

„.SU„„1474372 А1 та на выходном валу или момента и угла поворота, а также увеличение точности поворота выходного вала.

Поставленная цель на стенде с волновой передачей достигается установкой в корпусе 1 жесткого диска 2 с выходным валом 3, гибкого колеса

5, волнового генератора, элементы 6 которого расположены равномерно по окружности, и системы управления 7, стыкующейся с электрогидравлическими дросселирующими распределителями В и датчиками обратной связи 9. Элементы 6 генератора волн. выполнены в виде двухштоковых гидроцилиндров 10, сообщенных с электрогидравлическими дросселирующими распределителями 8, один из штоков i 1 которых контактирует через ролик 12 с гибким колесом 5, а другой шток 13 соединен с датчиком обратной связи 9. 1 ил. е

1474372

Изобретение относится к машиностроению, а именно к исполнительной технике, и может быть использовано при исследовании нагрузочной способности электрических, гидравлических и пневматических устройств.

Цель изобретения — расширение функциональных возможностей.

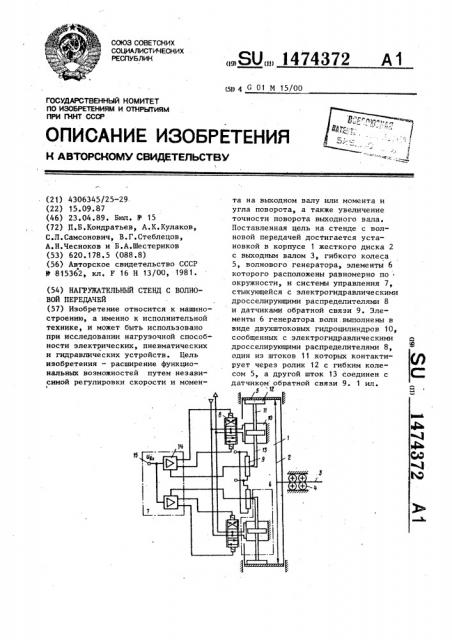

На чертеже приведена схема предлагаемого стенда.

Нагружательный стенд с волновой передачей содержит установленный в корпусе 1 жесткий диск 2 с выходным валом 3, зафиксированным в подшипниковом узле 4, гибкое колесо 5,в виде гладкой тонкостенной трубы. Волновой генератор выполнен в виде элементов 6, расположенных равномерно по окружности гибкого колеса 5, уп равляемых от системы 7 управления, стыкующейся с электрогидравлическими дросселирующими распределителями 8 и датчиками 9 обратной связи. Злементы

6 генератора волн выполнены в виде двухштоковых гидроцилиндров 10, один из штоков 11 которых контактирует через ролик 12 с гибким колесом 5, а другой шток 13 соединен с датчиком 9 обратной связи. Система 7 управления содержит сумматоры 14, входы которых соединены с датчиками 9 обратной связи и с задатчиком 15, а выходы — с электрогидравлическими дросселирующими распределителями 8.

Стенд работает следующим образом.

Злектрический сигнал управления от задатчика 15 через сумматоры 14 поступает в электрогидравлические дросселирующие распределители 8,обеспечивая открытие золотниковых элементов на величину, пропорциональную значению поданного электрического сигнала. Рабочее тело (жидкость, воздух) поступает в гидроцилиндры

10. Создавшийся перепад давления перемещает поршень двухштокового гидроцилиндра 10. При этом шток 11 деформирует роликом 12 гибкое колесо 5, а шток 13 перемещает движок датчика 9 обратной связи. Сигнал с датчика 9 обратной связи идет на вход сумматора 14 и сравнивается с сигналом задатчика 15. При синусоидальном законе управления на каждый электрогидравлический дросселирующий распределитель подается сигнал,сдвио нутый по фазе на 90 ° Создается беляет в рабочем диапазоне независимо регулировать развиваемый на выходном валу 3 момент и скорость, момент и угол поворота.

Независимая регулировка скорости и момента на выходном валу или.момента и угла поворота и увеличение точности поворота выходного вала позволяют расширить функциональные возможности стенда и реализовать сложные законы нагружения.

Формула изобретения

Нагружательный стенд с волновой передачей, содержащий установленные в корпусе жесткий диск с выходным валом, гибкое колесо в виде гладкой .тонкостенной трубы и генератор волн, элементы которого расположены равномерно по окружности, о т л и ч а— ю шийся тем, что, с целью расширения функциональных возможностей, стенд дополнительно снабжен системой управления, электрогидравлическими дросселирующими распределителями, датчиками обратной связи и двухштоковыми гидроцилиндрами, являющимися элементами генератора волн, один из штоков которого контактирует с гибким колесом, а другой соединен с датчиком обратной связи, причем сис« тема управления содержит сумматоры, 45

55 гущая волна деформации на гибком колесе 5. Наличие угла рассогласования между точкой вершины волны деформации и суммарным вектором усилия, создаваемым соседним гидроцилиндром

10, находящимся под давлением,обуславливает наличие крутящего момента на гибком колесе 5, который через ролики передается на выходной вал 3.

В этом случае гибкое колесо 5 является промежуточным звеном, осуществляющим кинематическую связь между задающим звеном, которым является .

15 элемент 6 генератора волн, и выходным валом 3. Так как момент, развиваемый устройством, определяется входным давлением, площадью гидроцилиндров 10 и геометрическим рас20 положением элементов 6 генератора волн, а скорость определяется частотой коммутации сигналов на сумматоры 14 и частоту коммутации можно менять независимо от входного давления, то конструкция стенда позво1474372

Составитель И.Орлик

Редактор О.Головач Техред М.Дидык ; Корректор С.Шекмар

Заказ 1874/33 Тираж 788 Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101 входы которых соединены с датчиками обратной связи и задатчиком, а их выходы соединены с электрогидравлическими дросселирукицими распределителями, сообщенными с гидроцилиндрами.
