Конденсатор-испаритель для каскадных компрессионных холодильных машин

Конденсатор-испаритель для каскадных компрессионных холодильных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и позволяет повысить эффективность теплообмена. Внутри цилиндрического корпуса соосно ему с образованием кольцевой полости установлен полый вытеснитель 6 с навитым трубчатым змеевиком 9. Конденсатор-испаритель снабжен патрубками 2 и 3 соответственно подвода и отвода низкотемпературного агента высокого давления и патрубками 4 и 5 соответственно для подачи высокотемпературного агента и отвода его паров, а также патрубками 7 и 8 для подвода и отвода паров низкотемпературного агента низкого давления. Патрубки 7 и 8 расположены соответственно в нижней и верхней частях вытеснителя 6. Змеевик 9 соединен с патрубками 2 и 3. Патрубок 3 размещен по оси вытеснителя 6. Вытеснитель 6 м.б. выполнен в виде цилиндрической трубы с навальцованной винтообразной канавкой. Конструкция конденсатора-испарителя позволяет увеличить теплообменную поверхность аппарата, обеспечить значительное переохлаждение образующегося конденсата, обеспечить турбулизацию потоков низкотемпературного агента в кольцевой полости и вытеснителе 6 и снизить тепловые потери через корпус. 1 з.п.ф-лы. 1 ил.

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ио 4 Р 25 В 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

f т(Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4091399/23-06 (22) 09.07.86 (46) 23.04.89. Бюл. М - 15 (72) Б.В. Федоренко, С.Р. Верхолаб и Г.В. Ивасишин (53) 621.5?(088.8) (56) Авторское свидетельство СССР 590561, кл. F 25 В 39/00, 1978.

Р (54) КОНДЕНСАТОР-ИСПАРИТЕЛЬ ДЛЯ КАСКАДНЫХ КОМПРЕССИОННЫХ ХОЛОДИЛЬНЫХ

МАШИН

„„Я0„„1474402 А 1 (57) Изобретение относится к холодильной технике и позволяет повысить эффективность теплообмена. Внутри цилиндрического корпуса соосно ему с образованием кольцевой полости установлен полый вытеснитель 6 с навитым трубчатым змеевиком 9. Конденсатор-испаритель снабжен патрубками 2 и 3 соответственно подвода и отвода низкотемпературного агента высокого давления и патрубками 4 и 5 соответственно для подачи высокотемператур1474402 ного агента и отвода его паров,а также патрубками 7 и 8 для подвода и отвода паров низкотемпературного агента низкого давления. Патрубки 7 и 8 расположены соответственно в нижней и верхней частях вытеснителя 6. Змеевик 9 соединен с патрубками 2 и 3.

Патрубок 3 размещен по оси вытеснителя 6. Вытеснитель 6 м.б. выполнен в виде цилиндрической трубы с наваль1

Изобретение относится к холодильной технике, в частности к конденсаторам-испарителям для каскадных холодильных машин.

Цель изобретения — повышение эффективности теплообмена.

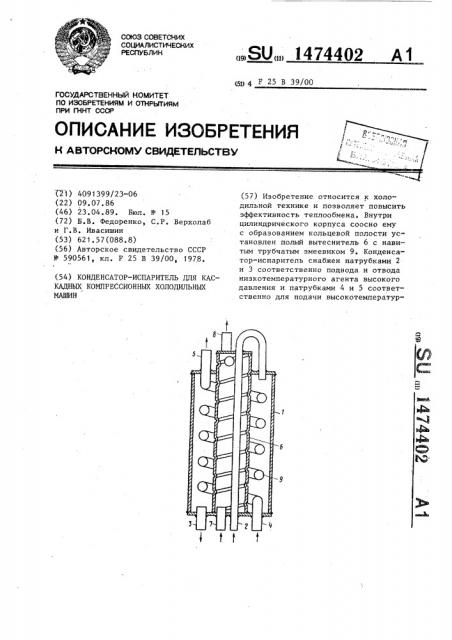

На чертеже изображен конденсаториспаритель для каскадной компрессионной машины. 1О

Конденсатор-испаритель содержит вертикальный цилиндрический корпус

1 с патрубками 2 и 3 соответственно для подвода паров и отвода конденсата низкотемпературного агента высокого давления и патрубками 4.и 5 соответственно для подачи жидкого высокотемпературного агента и отвода его паров. Внутри корпуса 1 установлен соосно с ним вытеснитель 6 с наваль- 2О цованной винтовой канавкой и патрубками 7 и 8 соответственно для подвода и отвода паров низкотемпературного агента низкого давления, на который навит трубчатый змеевик 9. 25

Конденсатор-испаритель работает следующим образом.

Через патрубок 4 в змеевик 9 подается жидкий высокотемпературный агент, где кипит, отбирая тепло от 3Q конденсирующегося в кольцевой полости низкотемпературного агента высокого давления, пар которого подается в полость через патрубок 2, размещенный в вытеснителе 6. В последний через патрубок 7 подается холодный пар низкотемпературного агента низкого давления, где нагревается, отбирая тепло от конденсирующегося пара низкотемпературного агента высокого дав- 40 ления через стенку патрубка 2 и стенку цованной винтообразной канавкой.Конструкция конденсатора-испарителя позволяет увеличить теплообменную поверхность аппарата, обеспечить значительное переохлаждение образующегося конденсата, обеспечить турбулизацию потоков низкотемпературного агента в кольцевой полости,и вытеснителе 6 и снизить тепловые потери через корпус. 1 з.п. ф-лы. 1 ил.

I вытеснителя 6. Пар низкотемпературного агента низкого давления выходит из вытеснителя 6 через патрубок 8 в его верхней части, а образующийсяконденсатор этого агента выходит из корпуса 1 конденсатора-испарителя. через патрубок 3.

Подача в вытеснитель 6 пара низкотемпературного агента низкого давления после испарителя, содержащего и недоиспарившиеся капли жидкости, уве" личивает теплообменную поверхность аппарата на величину поверхности вытеснителя 6 и патрубка 2 в нем и тем самым его производительность, а также обеспечивает значительное переохлаждение образующегося конденсата. Навальцовка на вытеснителе винтовой канавки с образованием на его внутренней поверхности винтовой кромки обеспечивает турбулизацию потоков низкотемпературного агента в кольцевой полости и в вытеснителе и повышает коэффициент теплопередачи аппарата.

Конденсация низкотемпературного агента в кольцевой полости на поверхности змеевика снижает тепловые потери через корпус и позволяет отводить образующийся конденсат с .теплообменной поверхности и тем самым повысить эффективность ее работы. Таким образом, конденсатор-испаритель для ,каскадных компрессионных холодильных машин обладает высокой эффективностью теплообмена, а также низкой агентоемкостью и высокой компактностью.

Формула изобретения

1. Конденсатор-испаритель для каскадных компрессионных холодильных

1474402

Составитель Н. Алексеева

Техред М.Моргентал КорректорМ. Васильева

Редактор M. Бланар

Заказ 1876/34 Тираж 462 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина,101 машин, содержащий цилиндрический корпус с соосно установленными внутри него с образованием кольцевой полости полым вытеснителем с навитым трубчатым змеевиком и патрубки для под5 вода и отвода низкотемпературного агента высокого давления и высокотемпературного агента, один из которых размещен по оси вытеснителя и сообщается с кольцевой полостью, о т л ич а ю шийся тем, что, с целью повышения эффективности теплообмена, он снабжен патрубками для подвода и отвода паров низкотемпературного агента низкого давления, расположенными соответственно в нижней и верхней частях вытеснителя, при этом змеевик соединен с патрубками для подвода и отвода высокотемпературного агента, а патрубок для подвода паров ниэкотемпературного агента высокого давления размещен по оси вытеснителя.

2. Конденсатор-испаритель по и., отличающийся тем, что вытеснитель выполнен в виде цилиндрической трубы с навальцова ной винтообразной канавкой.
