Реферат



Изобретение относится к весоизмерительной технике. Изобретение позволяет повысить точность дозирования за счет того, что сигнал F(T) от преобразователя 2 силы поступает на вход дифференциатора 4, на выходе которого получается сигнал , представляющий собой производную первого порядка DF(T)/DT функции F(T), который подается на первый вход сумматора 5. Второе слагаемое, которое подается на вход сумматора 5, формируется с помощью обратной связи через элемент 6 задержки, который задерживает выходной сигнал QT сумматора 5 на время Τ , равное времени пребывания материала на ленте транспортера, двигающейся с постоянной скоростью V= CONST. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш4 С 01 С 11/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4309054/24-10 (22) 25.09.87 (46) 23.04..89, Бюл. Н - 15 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (72) P.М. Славин и Г.А. Харатян (53) 681.268 (088.8) (56) Карпин Е.Б. Средства автоматиза-, ции дляизмерения идозирования массы,.—

M. Машиностроение, 1971, с. 396.

Авторское свидетельство СССР

У 951082, кл. G 01 G 11/14, 1980 ° (54) ДОЗАТОР НЕПРЕРЫВНОГО ДЕЙСТВИЯ (57) Изобретение относится к весоизмерительной технике. Изобретение поз„„SU„„1474474 А1 воляет повысить точность дозирования за счет того, что сигнал F(t) от преобразователя 2 силы поступает на вход дифференциатора 4, на выходе которого получается сигнал, представляющий собой производную первого поdF(t) рядка — — — функции F(t), который

dt подается на первый вход сумматора 5.

Второе слагаемое, которое подается на вход сумматора 5, формируется с помощью обратной связи через элемент 6 задержки, который задерживает выходной сигнал Qt сумматора 5 на время а,,равное времени пребывания материала на ленте транспортера, двигающейся с постоянной скоростью V = const, 1 ил.

1474474

Изобретение относится к весоизмерительной технике, в частности к дозированию сыпучего материала в потоке с использованием весового транспорте5 ра.

Цель изобретения — повышение точности дозирования.

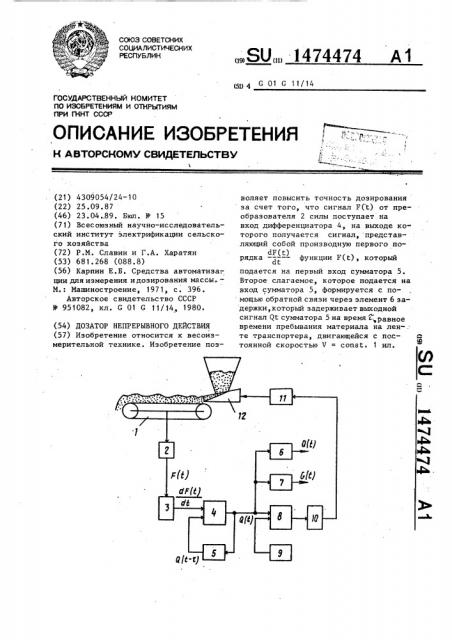

На чертеже представлена структурная схема дозатора. 10

Дозатор состоит из весового транспортера 1, преобразователя 2 силы, дифференциатора 3, сумматора 4, эле.мента 5 задержки, регистрирующего прибора 6, интегратора 7, регулято- 15 ра 8, задатчика 10 производительности, усилителя 10, электропривода 11 и питателя 12.

Дозатор работает следующим образом. 20

Электрический сигнал F (t) от преобразователя 2 силы, пропорциональный усилию, создаваемому весом материала, проходящего через весовой транспортер 1,.поступает на вход диффе- 25 ренциатора 3, на выходе которого получается сигнал, представляющий собой

dF(t) производную первого порядка — ——

dt функции F(t), который подается íà 30 первый вход сумматора 4.

Второе слагаемое, которое подается на вход сумматора 4, получается с помощью обратной связи, охватывающей элемент 5 задержки, который задер- 5 живает выходной сигнал Q(t) сумматора 4 на время, равное времени пребывания материала на ленте транспортера, двигающейся с постоянной . скоростью V = const.

В результате на выходе сумматора получается сигнал, равный

Q(t) = — — — + Q(t — ° ) dF(t) dt

45 где Q(t) — значение мгновенной производительности непосредственно на входе весового транспортера в момент времени и (производительности питателя);

Q(t-2) — значение мгновенной производительности на выходе весового транспортера в момент t (производительность самого дозатора) или значение производительности непосредственно на входе весового транспортера в момент времени (t- );

dF(t) скорость изменения нагdt рузки на весовом транспортере.

С выхода сумматора 4 сигнал мгновенной производительности Q(t) подается на входы регистрирующего прибора б для непрерывной записи аналогового сигнала и интегратора 7 для определения суммарной (интегральной) массы материала, прошедшего через весовой транспортер дозатора, по формуле т с = J q(r)dc

Ь

Сигнал мгновенной производительности Q(t) поступает также на первый вход регулятора 8, на второй вход которого подается сигнал задания от задатчика 9 производительности.

Формируемый в регуляторе сигнал разбаланса после усиления с помощью усилителя 10 воздействует на электропривод 11 в сторону увеличения или уменьшения производительности питателя 12.

Формула изобретения

Дозатор непрерывного действия, содержащий весовой транспортер с преобразователем силы и электроприводом, задатчик производительности, связанный с первым входом регулятора, второй вход которого подключен к сумматору, отличающийся тем, что, с целью повышения точности дозирования, в него введены регистрирующий прибор, интегратор, усилитель, дифференциатор и элемент задержки, причем выход преобразователя силы через дифференциатор соединен с первым входом сумматора, выход которого через элемент задержки связан с вторым входом сумматора, а также с регистрирующим прибором и интегратором, причем выход регулятора через усилитель связан с электроприводоме
