Устройство для контроля параметров системы регулирования температуры

Устройство для контроля параметров системы регулирования температуры

Иллюстрации

Показать все

Реферат



Изобретение относится к системам автоматического регулирования температуры и предназначено для построения устройства для регулирования температуры. Цель изобретения - повышение точности линеаризации контролируемого сигнала и расширение функциональных возможностей. Устройство для контроля параметров системы регулирования температуры позволяет на цифровом индикаторном табло с высокой точностью устанавливать значения двухвыходного задатчика и обеспечить непрерывное измерение истинного значения температуры. При переключении контакта первого или второго переключателей на вход АЦП поступает сигнал с выхода двухуровневого задатчика, а на цифровом табло устанавливается требуемая величина регулируемого или аварийного значения температуры. При нормально замкнутых контактах первого и второго переключателей на вход АЦП поступает сигнал термодатчика, а на цифровом табло непрерывно индицируется истинное значение температуры. 1 ил.

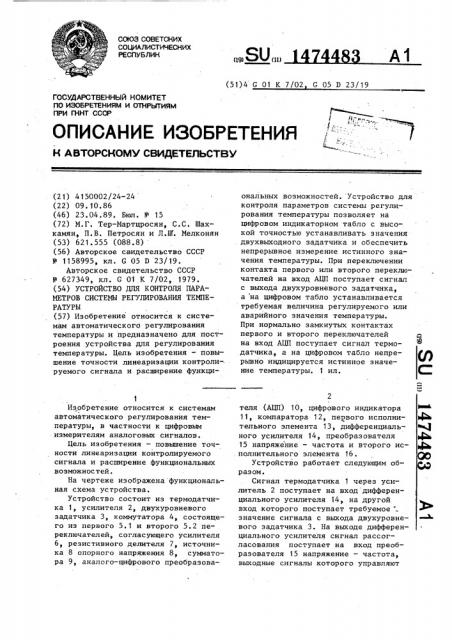

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (П) А1 (51)4 G 07 К 7/02 С 05 D 23/19

/; (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Изобретение относится к системам автоматического регулирования температуры, в частности к цифровым измерителям аналоговых сигналов.

Цель изобретения — повышение точности линеаризации контролируемого сигнала и расширение функциональных возможностей.

На чертеже изображена функциональная схема устройства.

Устройство состоит из термодатчика 1, усилителя 2, двухуровневого задатчика 3, коммутатора 4, состоящего из первого 5.1 и второго 5.2 переключателей, согласующего усилителя

6, резистивного делителя 7, источника 8 опорного напряжения 8, сумматора 9, аналого-цифрового преобразоваГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР (2i) 4150002/24-24 (22) 09. 10.86 (46) 23.04.89. Вюл. Н - 15 (72) М.Г. Тер-Мартцросян, С.С. Шахкамян, П.В. Петросян и Л.Ш . Мелконян (53) 621.555 (088.8) (56) Авторское свидетельство СССР

Ф 1158995, кл. G 05 D 23/ 19.

Авторское свидетельство СССР

Р 627349, кл. G 01.К 7/02, 1979. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ СИСТЕМЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ (57) Изобретение относится к системам автоматического регулирования температуры и предназначено для построения устройства для регулирования температуры. Цель изобретения — повышение точности линеаризации контроли-. руемого сигнала и расширение функциональных возможностей. Устройство для контроля параметров системы регулирования температуры позволяет на цифровом индикаторном табло с высокой точностью устанавливать значения двухвыходного задатчика и обеспечить непрерывное измерение истинного значения температуры. При переключении контакта первого или второго переключателей на вход АЦП поступает сигнал с выхода двухуровневого задатчика, а на цифровом табло устанавливается требуемая величина регулируемого или аварийного значения температуры.

При нормально замкнутых контактах первого и второго переключателей на вход АЦП поступает сигнал термодатчика, а на цифровом табло непрерывно индицируется истинное значение температуры. 1 ил. теля (АЦП) 10, цифрового индикатора

11, компаратора 12, первого исполнительного элемента 13, дифференциального усилителя 14, преобразователя

15 напряжение — частота и второго ис.полнительного элемента 16, Устройство работает следующим образомм.

Сигнал термодатчика 1 через усилитель 2 поступает на вход дифференциального усилителя 74 на другой вход -которого поступает требуемое значение сигнала с выхода двухуровневого задатчика 3. На выходе дифференциального усилителя сигнал рассогласования поступает на вход преобразователя 15 напряжение — частота, выходные сигналы которого управляют

3 147448 работой первого исполнительного элемента 16, с помощью которого осуществляется регулирование температуры.

Выходной сигнал усилителя поступает также на вход компаратора 12, на

5 другой вход которого поступает аварийное значение сигнала от второго выхода двухуровневого задатчика.

Когда сигналы на входе компаратора выравниваются, срабатывает компаратор, выходные сигналы которого управляют работой второго исполнительного элемента 13, с помощью которого осуществляется сигнализация при аварийной ситуации.

3 4

По каналу измерения температуры при замыкании контакта переключателя 5. 1 на вход АЦП поступает сигнал с первого выхода двухуровневого задатчика и на цифровом индикаторном табло индицируется требуемое значение установки задания регулируемой температуры высокой точностью. При замыкании контакта переключателя 5. 2 на вход AIIII поступает сигнал с второго выхода двухуровневого задатчика и на цифровом индикаторном табло индицируется значение аварийного уровня параметра.

Формула из обретения

Выходной сигнал усилителя поступает также через нормально замкнутые контакты первого 5.1 и второго 5.2 20 переключателей на вход согласующего усилителя 6, выходной сигнал которого поступает на информационный вход 10 . 1 АЦП 10, где после преобразования кодовые сигналы через выходйые шины АЦП поступают на цифровой индикатор 11, где отображается истин ное значение измеряемой температуры. Введением сумматора 9 и резистивного делителя 7 осуществляется лине- З0 аризация нелинейной характеристики термодатчика путем плавного измейения опорного напряжения AIIII двухтактного интегрирования за счет снятия части информационного сигнала с 35 ползунка реэистивного делителя и подачи его на вход сумматора, на другой вход которого поступает постоянное напряжение от источника 8 опорного найряжения. Выходной сигнал сум- 40 матора подается на вход 19.2 опорного напряжения АЦП. Преобразование сигнала термодатчика осуществляется с линеаризацией по методу двухтактного интегрирования. 45

Устройство для контроля параметров системы регулирования температуры, содержащее источник опорного напряжения, цифровой индикатор и АЦП, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности линеаризации контролируемого сигнала и расширения функциональных возможностей, в него введены согласующий усилитель, сумматор, резистивный делитель и коммутатор, причем согласующий усилитель соединен с информационным входом АЦП и с первым выводом резистивного делителя, второй вывод которого соединен с общей шиной, а ползунок резистивного делителя соединен с первым входом сумматора, второй вход которого соединен с источником опорного напряжения, выход сумматора соединен с входом опорного напряжения

АЦП, выходные шины которого соединены с цифровым индикатором, к входу согласующего усилителя подключен выход коммутатора, входы которого предназначены для подключения выходов термодатчика и двухуровневого задатчика.

1474483

Составитель Л. Птенцова

Техред Л.Сердюкова Корректор Л. Пилипенко

Редактор И. Дербак

Заказ 1882/38 Тираж 573 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101
