Реферат



Изобретение относится к измерительной технике и может быть использовано при гидрографических исследованиях для измерения удельной электрической проводимости морской воды. Целью изобретения является повышение точности измерения удельной электрической проводимости морской воды. Устройство содержит генератор 1 синусоидального сигнала, первичный измерительный преобразователь 2, компаратор 3, интегратор 4, преобразователь 5 напряжение - частота, регистратор 6, преобразователь 7 частота - напряжение, который работает по принципу формирования импульсов стабильной вольтсекундной площади с выделением среднего значения импульсов посредством фильтра нижних частот. В устройстве результат измерения не зависит от нестабильности сигнала генератора синусоидального сигнала, что повышает точность выполняемых измерений. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2i) 4228047/24-21 (22) 29.01.87 (46) 23.04.89. Бюл. N - 15 (71) Научно-производственное объединение .космических исследований (72) Т.К.Исмаилов, А.М.Измайлов, С.С.Рогов и Ф.M.Àëëàõâåðäoâ (53) 621.317 ° 73 (088 ° 8) (56) Авторское свидетельство СССР

В 875270, кл. С 01 N 27/02, 1981, Авторское свидетельство СССР

М 1157435, кл. G 01 N 27/02, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УДЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ МОРСКОЙ ВОДЫ (57) Изобретение относится к измерительной технике и может быть использовано при гидрографических исследованиях для измерения удельной

„„SU„„1474561 А 1 (51) 4 G 01 R 27/22 G 01 N 27/04 электрической проводимости морской воды. Целью изобретения является повышение точности измерения удельной электрической проводимости морской воды. Устройство содержит генератор

1 синусоидального сигнала, первичный измерительный преобразователь 2, компаратор 3, интегратор 4, преобразователь 5 напряжение — частота, ре-. .гистратор 6, преобразователь 7 частота — напряжение, который работает по принципу формирования импульсов стабильной вольт-секундной площади с выделением среднего значения импульсов посредством фильтра нижних частот. В устройстве результат измерения не зависит от нестабильности сигнала генератора синусоидального сигнала, что повьппает точность выполняемых измерений. 1 ил.

4561

147

Изобретение относится к измерительной технике и может быть применено при гидрофиэических исследованиях для измерения удельной электрической проводимости (УЭП) морской воды.

Цель изобретения — повышение точности .измерения УЭП.

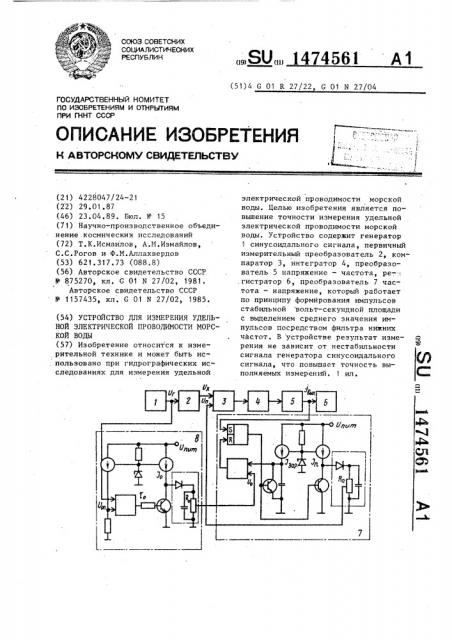

На чертеже приведена функциональная схема устройства.

Устройство содержит генератор 1 синусоидального сигнала; первичный йэмерительный преобразователь (ПИП)

2, выход которого соединен с первым входом компаратора 3. Выход компаратора 3 через интегратор 4 подключен, к преобразователю 5 напряжение — частота (ПНЧ), выход которого, являясь выходом устройства, подключен к регистратору 6 и к первому входу преобразователя 7 частота — напряжение (ПЧН), выход которого подключен к второму входу компаратора 3. Выход генератора 1 подключен также к источнику 8 опорного напряжения, выход которого соединен с вторым входом

ПЧН 7.

Устройство работает следующим образом.

Генератор 1 питает ПИП 2, на выходе которого образуется синусоидальное напряжение U амплитуда которого.пропорциональна измеряемой УЭП °

Напряжение U„ непосредственно подается на первый вход компаратора 3, на второй вход которого подается напряжение. U „,, вырабатываемое на выходе

ПЧН 7. Компаратор 3 формирует сигнал

"Лог.1" в случае, если амплитуда U „ больше U z или "Лог.О", если амплитуда U „ меньше U „. Эти сигналы управляют работой интегратора 4, вызывая соответственно увеличение или уменьшение напряжения на выходе последнего. Напряжение постоянного тока с выхода интегратора 4 управляет работой преобразователя 5 нагряжение— частота, выходной сигнал которого подается на регистратор 6. Одновременно этот сигнал подается на ПЧН 7, который вырабатывает постоянное напряжение U» подаваемое на второй вход компаратора 3. Прецизионный ПЧН 7 работает на принципе формирования импульсов стабильной вольт-секундной площади с выделением среднего значе5

Я0

2 ния импульсов посредством фильтра нижних частот.

При номинальном напряжении U, питающего генератора i на выходе источника 8 формирования номинальное

НОлл напряжение U o

При изменении напряжения Б„ генератора 1, например увеличении, соответственно увеличится и U, что вызовет увеличение напряжения U„ с выхода ПЧН 7. Вызванное увеличением U повышенное значение U с автоматически возросшим U подаваемые на входы компаратора 3, не вызовут изменений в характере сигнала на,его выходе, а также в цепях интегратора

4 и ПНЧ 5, т,е. выходная частота останется неизменной.

Уменьшение амплитуды U также вызывает автоматическое уменьшение U „ и на выходе компаратора 3 характер сигнала не изменится, т.е. не измеНИТСЯ Й „

Таким образом, благодаря применению источника опорного напряжения с его связями, результат измерения УЭП морской воды не зависит от нестабильности сигнала генератора синусоидального сигнала, Питающего

ПИП 2, следовательно точность измерения повышается.

Формула изобретения
