Термостат с использованием энергии тепловыделяющих объектов

Термостат с использованием энергии тепловыделяющих объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплотехнике и может быть использовано при термостатировании электронных устройств, работающих в режимах выделения теплоты. Цель изобретенияповышение точности тремостатирования тепловыделяющих объектов и поышение экономичности термостата. Термостат содержит кожух 3 с расположенными в нем теплоизоляцией 2, нагревателем 4, рабочей камерой 1, частично заполненной жидкостью и расположенный с зазором вне жидкости термостатируемый объект 7. Для повышения точности термостатирования наружная поверхность термостатируемого объекта 7 снабжена капилярнопористым покрытием 8 и соединена посредством фитиляопоры 9 с жидкостью. Отклонение температуры поверхности термостатируемого объекта от заданного значения, определяемого температурой насыщения, приводит к нарушению динамического равновесия между насыщенным паром и пленкой жидкости, смачивающей эту поверхность, и компенсируется за счет процессов испарения или конденсации теплоносителя. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 G 05 D 23 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4213188/24-24 (22) 18.03.87 (46) 23. 04.89. Бюл. ¹ 15 .(71) Одесский технологический институт холодильной прамьппленности (72) Н.И.Глушенко (53) 621.555 (088,8) (56) Авторское свидетельство СССР № 849163, кл. G 05 0 23/30, 1981.

Авторское свидетельство СССР

¹ 1061117, кл. G 05 D 23/30, 1983. (54) ТЕРИОСТАТ С ИСПОЛЬЗОВАНИЕМ ЭНЕРГИИ ТЕПЛОВЫДЕЛЯЮЩИХ ОБЪЕКТОВ (57) Изобретение относится к теплотехнике и может быть использовано при термостатиравании электронных устройств, работающих в режимах выделения теплоты. Цель изобретенияповышение точности термостатиравания тепловыделяющих объектов и повьппение

„.SU,„, 1474600 д1 с экономичности термостата. Термастат содержит кожух 3 с расположенными в нем теплоизоляцией 2, нагревателем

4, рабочей камерой 1, частично заполненной жидкостью и расположенный с зазором вне жидкости термостатируемый объект 7. Для повьппения точности термастатирования наружная поверхность термастатируемага объекта 7 снабжена капилярнокористым покрытием

8 и соединена посредством фитиля-опоры 9 с жидкостью. Отклонение температуры поверхности термостатируемого объекта от заданнага значения, определяемого температурой касьпцения, приводит к нарушению динамического равновесия между насьпценным паром и пленкои жидкости, смачивающей эту поверхность, и компенсируется за счет процессов испарения или конденсации тепланосителя, ил.

1474600

Термастат с использованием энергии тепловыделяющих объектов, содерKBIoHH окруженнчю теплоизаляцией рабочую камеру с размещенным в ней с зазором тепловыделяющим объектом, частично заполненную жидкостью, а на внешней поверхности рабочей камеры размещен нагреватель, о т л и ч а юшийся тем, что, с целью повьппения точности термастата, тепловыделяющий объект окружен слоем капиллярно-пористого материала и установлен на опорах, выполненных из капиллярна-пористого материала и частично погруженных в жидкость.

Составитель Н.Мирная

Техред Л.Сердюкова

Корректор Э,Лончакава

Редактор Н.Рогулич

Заказ 1891/44 Тираж 788 Подпис на е

ВНИИПИ Гасударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно,-издательский комбинат "Патент", г.ужгород, ул. Гагарина„101

Изобретение относится к теплотехнике и может быть использовано при термостатировании электронных приборов, работающих в режимах выделения теплоты.

Цель изобретения — повьппение точности термостата.

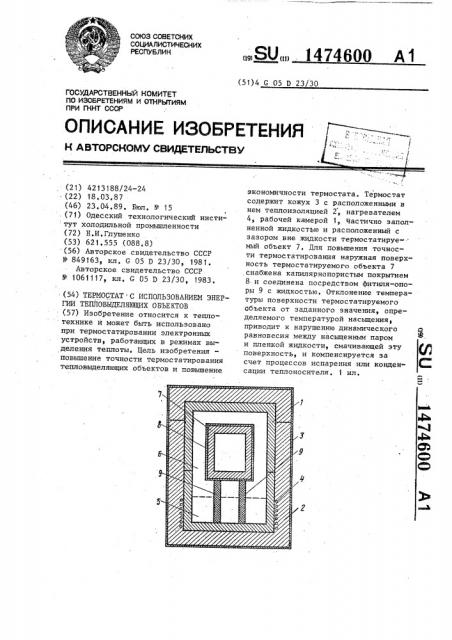

На чертеже показан термастат с использованием энергии тепловыделяющих объектов.

Термастат содержит рабочую камеру

1, выполненную из металла, теплаизоляцию 2, кожух 3, нагреватель 4, жидкость 5, пар 6, тепловьщеляющий объект 7, слой 8 капиллярно-пористого материала и опоры 9, выполненные из капиллярно-пористого материала, Термастат работает следующим образом. 20

В режиме разогрева значение температуры насыщения в термостате достига.. ется как за счет нагрева с последующим испарением жидкости 5 с помощью г нагревателя 4, так и за счет теплоты, выделяемой термостатируемым (теплавыделяющим) объектом 7. При достижении необходимой температуры статирования мощность нагревателя 4 может быть значительно снижена (система термостатиро-. вания не показана),при этом температура статирования может поддерживаться за счет полностью используемой теплоты, выделяемой объектом 7. Стабили= зация температуры поверхности объекта 7 достигается за счет наличия динамического равновесия между насыщенным паром 6 и жидкостью 5, находящейся в пористом слое 8. При этом на участках поверхности объекта

7, выделяющего теплоту, происходит

40 испарение жидкости и, соответственна, их охлаждение до уровня температуры насыщения, а на участках, имеющих значение температуры ниже, чем температура насьпцения, происходит конденсация паровой фазы и повышение температуры поверхности до уровня температуры насьпцения. Если в термостате полностью используется теплота, выделяемая объектом, мощность нагревателя может быть небольшой, Это способствует уменьшению температурных колебаний при работе системы терморегулирования, т, е. при включении (выключении) нагревателя или при изменении ега мощности.

В термостате может быть использован любой электронный регулятор температуры, задатчиком и датчиком может являтся контактный термометр, вводимый в термастат через уплотнение. Требования к жидкости 5 определяются диапазоном температур термостатирования. При низких температурах. статирования (от температуры окружающей среды до 100 С) может быть применен фреон-113 или этиловый спирт, температурам насьпцения которых в этом диапазоне температур соответствует умеренный диапазон давле-. ний. При более высоких температурах может быть использован дистиллят воды или теплоносители.с более высоким значением температуры кипения при давлениях, близких к атмосферному.

Ф а р м у л а изобретения
