Устройство для передачи сигналов измерений

Устройство для передачи сигналов измерений

Иллюстрации

Показать все

Реферат



Изобретение относится к телеизмерениям и может быть использовано в скважинной измерительной аппаратуре. Цель изобретения - расширение динамического диапазона передаваемых сигналов. Для достижения поставленной цели в устройство введены блок 3 коррекции сигнала, который изменяет сигнал модулятора в соответствии с его изменением, происходящим в реальной линии связи, и демодулятор, выход которого подключен к второму входу компаратора. Таким образом осуществляется коррекция искажений сигнала в канале связи, что позволяет расширить динамический диапазон передаваемых сигналов и за счет уменьшения искажений повысить точность устройства. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН,,SU„„1474714

111 4 G 08 С 19/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . -К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ (2)) 4186141/24-24 (22) 26.01. 87 (46) 23,04.89, Бюл. В 15 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт геофизических методов исследований, испытания и контроля нефтегазоразведочных скважин (72) И,В.Р!магии (53) 621.398((088,8) (56) Назаров М.В. Теория передачи сигналов. N. 1970, с. 111, рис.2.15. (54) УСТРОЙСТВО ДЕЯ ПЕРЕДАЧИ СИГНА. ЛОВ ИЗМЕРЕНИЙ (37) Изобретение относится к телеизмерениям и может быть использовано в скважииной измерительной аппаратуре, 11ель изобретения - расширение динамического диапазона передаваемых сигналов. Для достижения поставленной цели в устройство введены блок

3 коррекции сигнала, который изменяет сигнал модулятора в соответствии с его изменением, происходящим в реальной линии связи, и демодулятор, выход которого подключен к второму входу компаратора. Таким образом осуществляется коррекция искажений

Г сигнала в канале связи, что позволяет расширить динамический диапазон передаваемых сигналов и за.счет уменьшения искажений повысить точность устройства. 1 ил.

1474714 . 2

1 ;оставитель F.,Âàêååâ

Редактор Н.Бобкова Техред И.Дщцык Корректор М.Васильева

Заказ 1898/50: Тираж 518 Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 3-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Изобретение относится к области телеизмерений и может, быть исполь зовано, в скважинной измерительной аппаратуре..

Целью изобретения является расширение динамического диапазона устройства.

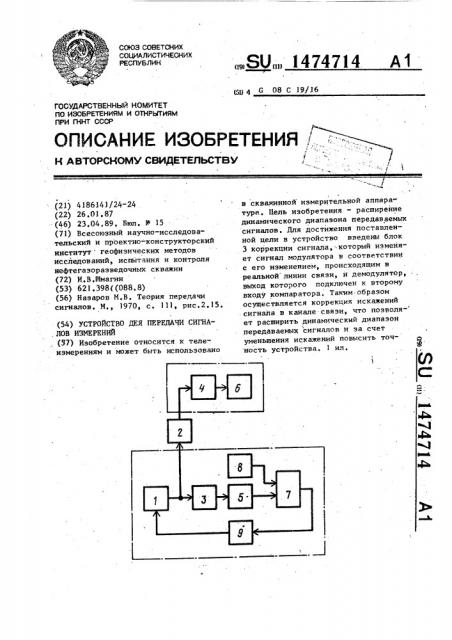

На чертеже представлена схема устройства.

Устройство содержит модулятор 1, канал 2 связи, задатчик 3.параметров канала связи, демодулятор 4 на приемной стороне, демодулятор 5 на передающей стороне, регистратор 6 сигналов, компаратор 7, датчик 8, интегратор 9.

Устройство работает следующим образом.

Сигнал с модулятора 1 поступает через.задатчик 3 параметров канала

1 связи, служащий для изменения СиФнала модулятора в соответствии с из менением, происходящим в реальном . канапе ..2 связи,,на вход демодулятора 5. Сигнал:с последнего обра-. батывается н компараторе 7, и раз-. ностный сигнал поступает на интег° ратор 9, выходной сигнал которогоявляется управляющим сигналом модулятора 1. В результате действия обратиой связи сигнал с выхода демот дулятора 5 поддерживается с точностью работы компаратора равным сигналу с датчика 8, так как демодулятор 4 идентичен демодулятору 5, .то сигнал с его выхода равен сигналу с вы" хода демодулятора 5 и равен сигналу с датчика 8. Сигнал с выхода демоду.лятора 4 регистрируется регистратоfO ром 6, Динамический диапазон сигнала, передаваемого телеизмерительной системой, не зависит от линейности характеристик используемых блоков.

Формула изобретения

Устройство для передачи сигналов измерений, содержащее датчик, выход

20 которого подключен к первому входу

° компаратора, выход которого соединен с входом интегратора, о т л и ч а ю -. щ е е с я .тем, что, с целЬю ðàñширейия динамического диапазона устройства, -в него введены модулятор, задатчик параметров канала связи и демодулятор, выход интегратора соединен с входом модулятора, выход которого соединен с каналом связи и через последовательно соединенныб задатчнк параметров каФала связи и демодулятор соединен с вторым входом компаратора.
