Двухтактный усилитель мощности

Двухтактный усилитель мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к усилительной технике. Цель изобретения - повышение коэффициента усиления по мощности. Двухтактный усилитель мощности содержит транзисторы 1-4, источник питания с шинами 5 и 7, диод 6, элемент 8 развязки, выполненный на резисторе, и резистор 9. При переходе транзистора 1 в режим насыщения возрастает ток транзистора 4. Транзистор 2 отпирается, а выходное напряжение вновь начинает возрастать. Усиление входного сигнала обеспечивается транзисторами 4 и 2. Увеличение выходного напряжения на нагрузке приводит к смещению диода 6 в обратном направлении и отключению транзистора 1 от шины 5. Транзистор 3 переходит в режим глубокого насыщения. Для ускорения выхода его из насыщения при уменьшении входного сигнала м.б. использован базовый резистор. При уменьшении входного сигнала режимы эл-тов изменяются в обратном порядке. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) ((((SU

А1 (ю 4 Н 03 Г 3/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4228312/24-09 (22) 13.04.87 (46) 23.04 ° 89. Бюл. Ó 15 (75) Н.Б. Догаднн (53) 621. 375. 024 (088. 8) (56) Авторское свидетельство СССР

У 932589 ° кл. Н 03 F 3/20, 26.10.87.

Авторское свидетельство СССР

У 780158, кл. Н 03 F 3/26, 21.06.78. (54)ДВУХТАКТНЫЙ УСИЛИТЕЛЬ ИОЩНОСТИ (57) Изобретение относится к усилительной технике. Цель изобретенияповышение коэффициента усиления по мощности. Двухтактный усилитель мощности содержит транзисторы 1-4, источник питания с шинами 5 и 7, диод

6, элемент 8 развязки, выполненный на резисторе; и резистор 9. При переходе транзистора 1 в режим насыщения возрастает ток транзистора 4. Тран« зистор 2 отпирается, а выходное напряжение вновь начинает возрастать.

Усиление входного сигнала обеспечивается транзисторами 4 и 2. Увеличение выходного напряжения на нагрузке приводит к смещению диода 6 в обрат. ном направлении и отключению транзистора 1 от шины 5. Транзистор 3 переходит в режим глубокого насыцения.

Для ускорения выхода его нэ насыщения при уменьшении входного сигнала м.б. использован базовый резистор.

При .уменьшении входного сигнала режимы эл-тов изменяются в обратном порядке. 1 ил. направлении и отключению первого транзистора 1 от первой шины 5 источника питания. Третий транзистор 3 переходит в режим глубокого насыщения. Для ускорения выхода его из насьпцения при уменьшении входного сигнала может быть использован базовый резистор (показан на схеме пунктиром). При уменьшении входного сигнала режимы элементов изменяются в обратном порядке. формула и з о б р е т е н и я

Со тавитель П.Дик

Техред Д.Сердюкова

Редактор С.Патрушева

Корректор Н,Король

Заказ 1910/56 Тираж 880 Подписное

ВИ6ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

11303S, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Óærîðîä, ул. Гагарина, 101

1 147482

Изобретение относится к усилительной технике и может быть использовано в выходных каскадах усилителей мощности звуковой частоты.

Цель изобретения — повышение ко5 эффициента усиления по мощности.

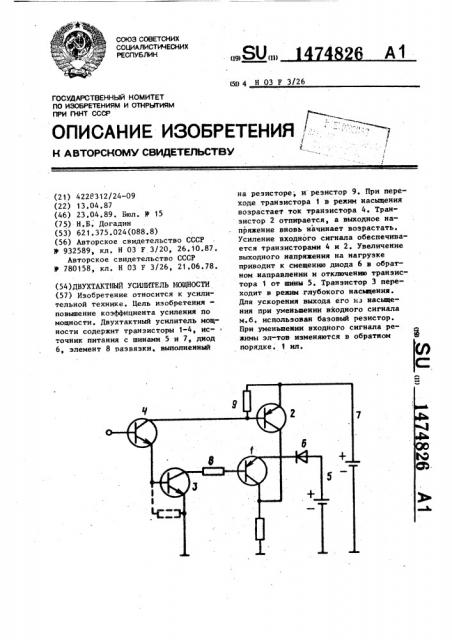

На чертеже представлена принципиальная электрическая схема одного плеча двухтактного усилителя мощности, Двухтактный усилитель мощности. содержит первый, .второй, третий и четвертый транзисторы 1-4,первую шину, 5 источника питания, диод 6, вторую шину 7 источника питания, элемент 8 развязки, выполненный на резисторе, резистор 9 °

Двухтактный усилитель мощности работает следующим образом. .2О

В исходном состоянии на базу четвертого транзистора 4 подается начальное смещение, обеспечивающее некоторый ток потоя через первые транзисторы 1 двухтактного выходного 2g каскада, вторые транзисторы 2 - sa счет соответствующего выбора сопро-. тивления резисторов 9 - в обоих плечах оказываются заперты. Входные сиг,налы, имеющие малую амплитуду, уси- 38 ливаются четвертым, третьим и первым транзисторами 4, 3, 1, а второй транзистор 2 ао-прежнему заперт.

При определенном мгновенном значе" 3> нии входного сигнала первый транзистор

1 переходит в режим насыщения. Дальнейmee увеличение напряжения входного сигнала в некоторых пределах не вызывает изменений выходного напряже- 40 ния на нагрузке, нри этом ток четвертого транзистора 4 возрастает. Далее второй транзистор 2 отпирается, а выходное напряжение вновь начинает возрастать, теперь усиление, входного сигнала обеспечивается четвертым и вторым транзисторами 4, 2. Увеличение выходного напряжения на нагрузке приводит к смещению диода 6 в обратном

Двухтактный усилитель мощности, содержащий два симметричных плеча, выполненные на транзисторах противоположной структуры, причем каждое плечо выполнено на первом — .1етвертом транзисторах, коллекторы первых и вторых транзисторов обоих плеч обьединены и являются выходом двухтактного усилителя мощности, в каждом плече эмиттер первого транзистора соединен с первой шиной источника питания через диод, включенный в прямом направлении по отношению к первой шине источника питания, эмиттер второго транзистора соецинен с второй шиной источника питания, коллектор третьего транзистора соединен с базой первого транзистора через элемент развязки, коллектор четвертого транзистора соединен с базой второго транзистора, а база является входом соответствующего плеча, при этом первый и второй транзисторы в первом плече и третий, четвертый транзисторы во втором плече имеют одинаковую структуру, о тл и ч а ю шийся тем, что, с целью повышения коэффициента усиления по мощности, в каждом плече эмиттер четвертого транзистора соединен с базой третьего транзистора, между базой и эмиттером второго транзистора включен резистор, эмиттер третьего транзистора соединен с общей шиной.
