Реферат



Изобретение позволяет расширить функциональные возможности путем регистрации и контроля параметров бега спортсмена. При выполнении разбега спортсмена с помощью датчиков 1 опорной фазы бега на магнитофоне 10 записывают модулированный звуковой частотой на модуляторе 8 сигнал опорной фазы бега спортсмена. В случае выполнения спортсменом оптимального разбега данный сигнал используется для дальнейшей тренировки. Для этого одновременно с включением магнитофона в режиме воспроизведения спортсмен начинает разбег. Сигналы с датчиков 1 опорной фазы бега спортсмена сравниваются на схеме совпадения 13 и схемах совпадения 3 с сигналами с магнитофона 10, и на выходах триггеров 14 появляются сигналы, которые выдаются на индикаторы 5, указывающие на каком шаге прыгун сбился с заданного ритма. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SUÄÄ 1475695 А i (51) 4 А 63 В 71/06 69/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4241663/28-12 (22) 11.05,87 (46) 30.04.89. Бюп. N - 16 (71) Институт геохимии и геофизики

АН БССР (72) В;В.Бойко, Н.В.Нечаев, И.И.Никонов и В.Л.Пискунов (53) 648.685 (088.8) (56) Авторское свидетельство СССР

Ф 113206, кл. А 63 В 69/00, .1983. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРА МЕТРОВ БЕГА СПОРТСМЕНА (57) Изобретение позволяет расширить функциональные возможности путем регистрации и контроля параметров бега спортсмена. При выполнении разбега спортсмена с помощью датчиков

1 опорной фазы бега на магнитофоне

10 записывают модулированный звуковой частотой на модуляторе 8 сигнал опорной фазы бега спортсмена. В случае выполнения спортсменом оптимального разбега данный сигнал используется для дальнейшей тренирови ки. Для этого одновременно с включением магнитофона в режиме воспроизведения спортсмен начинает разбег.

Сигналы с датчиков 1 опорной фазы бега спортсмена сравниваются на схеме совпадения 13 и схемах совпадения

3 с сигналами с магнитофона 10, и на выходах триггеров 14 появляются сигналы, которые выдаются на индикаторы 5, указывающие на каком шаге с прыгун сбился с заданного ритма.

1 ил.

1475695

Изобретение относится к устройствам и принадлежностям для контроля за выполнением физических упражнений и может быть.-использовано для контро5 ля ритма бега. спортсмена или параметров разбега при выполнении прыжков.

Цель изобретения - расширение функциональных возможностей путем регистрации и контроля ритма бега спортсмена.

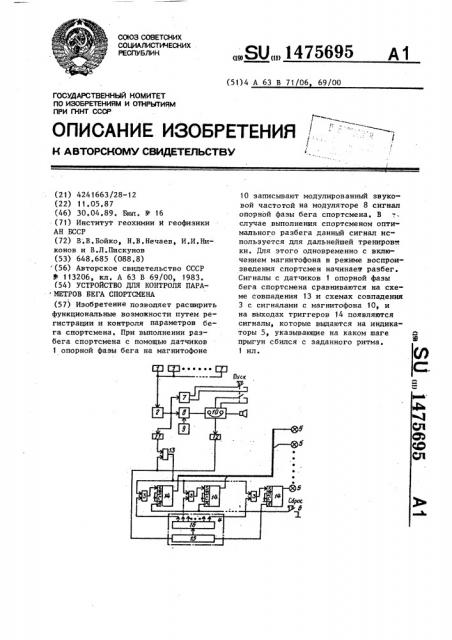

На чертеже представлена схема устройства для контроля параметоров бега спортсмена.

Устройство содержит датчики 1 опор- 15 ной фазы бега спортсмена, соединенные с формирователем 2 импульсов, схемы 3 совпадения, регистр 4 сдвига, индикаторы 5, кнопку "Сброс" 6, соединенную с входом установки регистра 2р

4 сдвига, регистратор 7, модулятор 8, звуковой генератор 9, звуковой блок записи 10, первый 11 и второй 12 одновибраторы, дополнительную схему

13 совпадения, RS-триггеры 14. Выходы 25 регистра 4 сдвига соединены с вторыми входами схем 3 сравнения, выход формирователя 2 импульсов соединен с входом регистратора 7, с входом перво го одновибратора 11, с первым входом 30 модулятора 8, выход которого связан с входом звукового блока записи 10, выход звукового генератора 9 связан с вторым входом модулятора 8, выход звукового блока записи 10 связан с входом второго одновибратора 12, выход которого связан с вторым входом схемы 13 совпадения, с входом регистра 4 сдвига, выход первого одновибратора 11 связан с первым 0 входам схемы 13 совпадения, выход которой связан с первыми входами схем 3 совпадения, выходы которых связаны с S-sxopam RS-триггеров 14, R-входы RS-триггеров связаны с кноп45 кой "Сброс" 6. Датчики 1 опорной фазы бега спортсмена выполнены в виде сейсмоприемников.

Регистр 4 сдвига может быть выполнен, например, в виде последовательно соединенных счетчика- 15 и

50 дешифратора 16, причем вход счетчика 15 является входам регистра 4 сдвига, а выходы дешифратора 16 являвтся выходами регистра 4 сдвига. .55

Регистратор 7 может быть выполнен в виде самописца.

Устройство работает следующим образом.

Группа сейсмоприемников 1 устанавливается на контрольной части дорожки для разбега. Количество сейсмоприемников 1 определяется их коэффициентом преобразования и коэффициентом усиления формирователя 2 импульсов. Работа устройства происходит в два этапа.

Когда прыгун совершает разбег, по команде Пуск сейсмический сигнал с сейсмоприемников 1поступает на формирователь 2 импульсов, где он усиливается и записывается на регистратор 7 (самописец) для визуального контроля ритма-темповой структуры разбега. Одновременно низкочастотный сейсмический сигнал поступает на вход модулятора, где он заполняется высокочастотным сигналом (1-5 кГц), вырабатываемым звуковым генератором

9, и записывается в звуковой блок записи 10.

На этом этапе по сейсмограмме определяются основные параметры разбега — период полета, период опоры, динамическое нарастание скорости, динамическое усилие на дорожку, темп шагов, средняя длина шага и т. д.

Эти данные оперативно анализируются и принимается решение об использовании для данного прыгуна этой ритматемповой структуры разбега или ее отбраковки. Одновременно указываются, ошибки в разбеге. При положительном решении этот ритм, который одновременно записывается в звуковой блок записи 10,используется в дальнейшем для тренировки данного спортсмена и начинается второй этап.

На этом этапе по команде "Пуск" прыгун начинает разбег и одновременно звуковой блок записи 10 воспроиз" водит заданную ритма-темповую структуру разбега. Воспроизведение ритма разбега в сопровождении звуковых сигналов помогают прыгуну войти в заданный теми.

При разбеге прыгуна по команде

"Пуск" сейсмический сигнал с сейсмойриемников 1 поступает на формирователь 2 импульсов, усиливается и поступает на вход первого одновибратора

11. Одновременно записанные сигналы требуемой ритма-темповой структуры разбега с выхода звукового блока записи 10, работающего в режиме воспроизведения, поступают на вход второ.

ro одновибратора 12. Одновибраторы .

1475695

Формула изобретения

Составитель В.Топоров

Техред М. Ходанич Корректор Э.Лончакова

Редактор Н.Киштулинец

Заказ 2103/11 Тираж 372 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

11 и 12 по переднему фронту сейсмосигналов формируют импульсы длительностью 10-100 м ° с, в зависимости от требуемой точности пов торе ния разбега. Импульсы, вырабатываемые одновибраторами 11, 12, поступают на схему 13 совпадения и мипчльсы с выхода второго одновибратора 12 -на. счетный вход двоичного счетчика 15.

В случае совпадения импульсов во временной области.с выходов одновибраторов 11, 12 схема 13 совпадения выдает импульс, который поступает на первые входы схем 3 совпадения, на вторые входы которых поступает . разрешающий сигнал с выхода дешифратора 16 двоичного кода в десятичный.

Таким образом, в случае совпадения ритма разбега и заданного ритма раз" бега, воспроизводимого с магнитной ленты, триггеры 14 в каждом отталкивании прыгуна устанавливаются в логическую единицу и загорается соответствующий индикатор. В случае 25 не совпадения ритма индикатор не сбрабатывает. Таким образом, контро» лируется ритм разбега и индикаторы указывают на каком шаге разбега произошел сбой ритма. 30

Предлагаемое устройство позволяет также задать по желанию нужную ритмо-темповую структуру разбега.

Для этого прыгуну необходимо совершить разбег в требуемом темпе и записать сейсмосигнал в звуковой блок записи 10, Устройство позволяет также записы вать на соревнованиях прыжки наиболее перспективных спортсменов для дальнейшего использования этих записей в тренировочном процессе.

Устройство для контроля параметров бега спортсмена, содержащее датчики опорной фазы бега спортсмена, соединенные с формирователем импульсов, схемы совпадения, регистр сдвига, индикаторы, кнопку "Сброс", при чем выходы регистра сдвига соединены с первыми входами схем совпадения, кнопка "Сброс" соединена с входом установки регистра сдвига, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных воэможностей путем регистрации и контроля ритма бега спортсмена, в него введены регистратор, модулятор, звуковой генератор, звуковой блок записи, одновибраторы, дополнительная схема совпадения, RS-триггеры, причем выход формирователя импульсов соединен с входом регистратора, входом первого одновибратора и первым входом модулятора, выход которого связан с входом звукового блока записи, причем выход звукового генератора связан с вторым входом модулятора, выход звукового блока записи с входом второго одновибратора, выход которого связан с вторым входом дополнительной схемы совпадения и входом регистра сдвига, при этом выход первого одновибратора связан с первым входом дополнительной схемы совпадения, выход которой подключен к вторым входам схем совпадения, выходами соединенных с

S-входами RS-триггеров, à R-входы

RS-триггеров связаны с кнопкой Сброс", причем датчики опорной фазы бега спортсмена расположены на беговой дорожке.
