Игра "лабиринт

Игра "лабиринт

Иллюстрации

Показать все

Реферат



Изобретение относится к производству игр и обеспечивает повышение занимательности. Игра содержит заполненную жидкостью цилиндрическую прозрачную емкость 1, внутри которой установлены неподвижные 5 и подвижные, выполненные в виде вертушек 6 перегородки, шарик 2, размещенный в емкости 1 с возможностью свободного перемещения, кольцо 3 с постоянными магнитами, размещенное снаружи цилиндрической емкости 1 с возможностью вращения вокруг нее и перемещения вдоль нее. Шарик 2 и вертушки 6 выполнены с возможностью магнитного взаимодействия с постоянными магнитами кольца 3. Перегородки образуют неупорядоченную систему ходов для перемещения шарика 2. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 А 63 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиа1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4301678/24-12, (22) 09.09.87 (46):30.04.89. Бюп. В 16 (71) Азербайджанский научно-исследо вательский электротехнический институт (72) В.П.Гольппев (53) 688.72 (088.8) (56) Авторское свидетельство СССР

У 1258454, кл. А 63 F 7/00, 1986, (54) ИГРА "ЛАБИРИНТ" (57) Изобретение относится к производству нгр и обеспечивает повышение занимательности. Игра содержит заполненную жидкостью цилиндрическую

ÄÄSUÄÄ 1475696 А1 прозрачную емкость 1, внутри которой установлены неподвижные 5 и подвижные, выполненные в виде вертушек 6 перегородки, шарик 2, размещенный в емкости 1 с возможностью свободного перемещения, кольцо 3 с постоянными магнитами, размещенное снаружи цилиндрической емкости 1 с возможностью вращения вокруг нее и перемещения вдоль нее ° 1Парик 2 и вертушки 6 выполнены с возможностью магнитного взаимодействия с постоянными магнитами кольца 3. Перегородки образуют неупорядоченную систему ходов для перемещения шарика 2.

1 з. п. ф-лы, 4 ил.

1475696

Изобретение относится к производству игр.

Цель изобретения — повьппение занимательности.

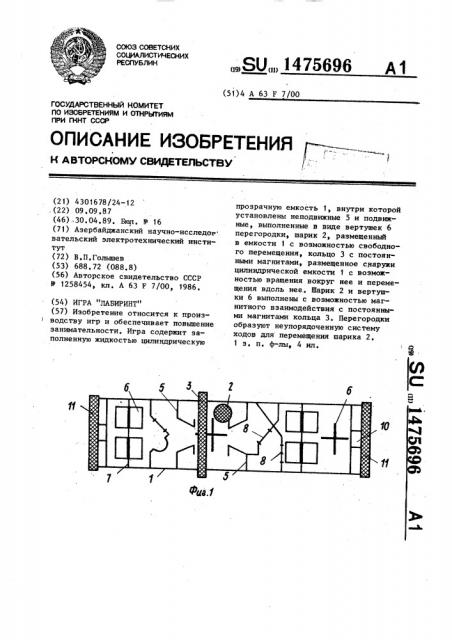

На фиг.1 изображена игра, общий вид; на фиг.2 — выполненный в виде диамагнитного кольца блок постоян- . нык магнитов, на фиг.3 — шарнирно установленная перегородка на фиг. фиг.4 — емкость, поперечное сечение.

Игра содержит заполненную жидкостью прозрачную цилиндрическую емкость 1, внутри которой с возможностью свободного перемещения разме- 15 щен игровой элемент, выполненный в виде шарика 2, средство перемещения шарика 2, выполненное в виде размещенного с возможностью перемещения на емкости 1 кольца 3 из парамагнит- 20 ного материала, в ободе которого с зазором установлены постоянные магниты 4. Внутри емкости 1 имеются неподвижные 5 и подвижные шарнирно установленные перегородки, которые 25 образуют неупорядоченную систему ходов для перемещения шарика 2. Подвижные шарнирно установленные перегородки могут быть выполнены в виде верi тушек 6, установленных на осях 7 с 30 возможностью вращения вокруг них и перемещения вдоль них, при этом вертушки 6 и шарик 2 выполнены с возможностью магнитного взаимодействия с постоянными магнитами 4 кольца 3. 35

Неподвижные перегородки 5 имеют отверстия 8 и установлены на внутренней стенке емкости 1 посредством опорных элементов 9.

Постоянные магниты 4 размещены в 40 ободе кольца 3 навстречу дРуг другу как одноименными полюсами, так и разноименными.

Емкость 1 имеет лунки 10 и может с торцов герметично закрываться

45 крьппками 11.

Заполняющая емкость 1 жидкость для обеспечения плавности движений перемещаемых элементов может быть вязкой, а шарик 2 может иметь. нейтральную плавучесть.

Игра заключается в .следующем.

Вследствие магнитного взаимодействия шарик 2 притягивается к магниту

4 кольца 3. Перемещая кольцо 3 вдоль

1 цилиндрической емкости 1 или вращая ,его вокруг нее, играющему необходимо провести шарик 2 из одной лунки

10 в другую через отвертия 8 в перегородках 5. При этом во время манипуляций кольцом 3 перемещаются вертушки 6, мешая перемещению шарика 2.

Формула изобретения

Т. Игра, содержащая средство перемещения игрового элемента, размещенного с возможностью свободного перемещения в заполненной жтщкостью прозрачной емкости, имеющей неподвижные и подвижные шарнирно установленные перегородки, образующие неупоря доченную систему ходов для перемещения игрового элемента и выполненные с возможностью перемещения средством перемещения игрового элемента, о тя и ч а ю щ а я с я тем, что, с целью повьппения занимательности, средство перемещения игрового элемента выполнено в виде блока постоянных магнитов с возможностью их одновременного перемещения относительно емкости, а игровой элемент и перегородки выполнены с возможностью магнитного взаимодействия с постоянными магнитами блока..

2. Игра по п.1, о т л и ч а ю— щ а я с я тем, что блок постоянных магнитов выполнен в виде диамагнитного кольца, установленного с возможностью перемещения на имеющей цилиндрическую форму емкости, при этом постоянные магниты размещены в ободе кольца с зазором навстречу друг другу как одноименными, так и разноименными полюсами.

1475696

Составитель А.Никитин

Техред М.Ходанич

Редактор Н. Киштулинец

Корректор M.Ïîæo

Заказ 2103/11

Тираж 372

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35 ° Рауыская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
