Изобретение относится к текстильному машиностроению, касается конструкции станка для ручного изготовления ковров и позволяет повысить длину изготавливаемых ковров. Станок имеет четыре вала 1, 2, 14 и 15, установленные на остове станка с возможностью вращения вокруг оси винта 4 при приготовлении основы 3 и с возможностью перемещения перпендикулярно оси винта 4 при натяжении основы 3, и снабжен бердом 17 для зевообразования. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1476007 (5D 4 Р 03 D 29/00

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ (21) 4242859/28-12 .(22) 22.05.87 (46) 30.04.89. Нюл. № 16 (75) M.À.ÀëàBåðäÿí и С.M.Àëàâåðäÿí (53) 677.054.4(088.8) (56) Авторское свидетельство СССР

¹ 1375698, кл. D 03 D 29/00, 1986. (54) ТКАЦКИЙ СТАНОК ДЛЯ РУЧНОГО ИЗГОТОВЛЕНИЯ КОВРОВ (57) Изобретение относится к текстильному машиностроению, касается конструкции станка для ручного изготовления ковров и позволяет повысить длину изготавливаемых ковров. Станок имеет четыре вала 1, 2, 14 и

15, установленные на остове станка с возможностью вращения вокруг оси винта 7 при приготволении основы

-3 и с возможностью перемещения перпендикулярно оси винта при натяжении основы 3, и снабжен бердом 17 для зевообразования. 1 з.п. ф-лы, 3 ил.

1476007

Изобретение относится к текстильному производству и касается конструкции ткацкого станка.

Цель изобретения — обеспечение

5 увеличения длины ковров.

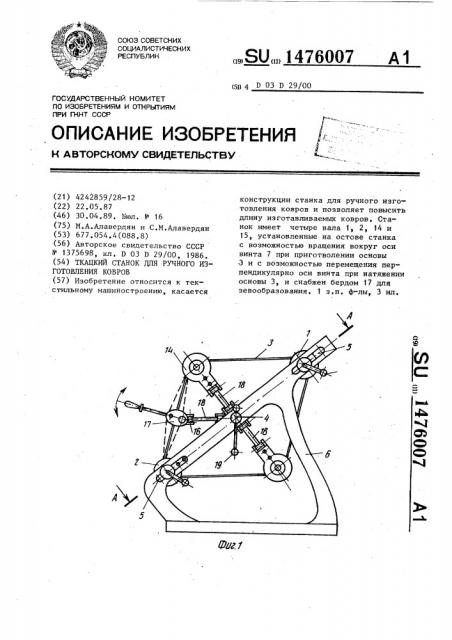

На фиг.1 показан станок, вид сбоку; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — станок при снятых стойках, аксонометрия. 10

Ткацкий станок для ручного изготовления ковров содержит верхний 1 и нижний 2 валы для основы 3. Концы

4 валов выполнены съемными и размещены в пазах 5 вертикальных стоек 6 15 остова станка ° Механизм натяжения основы 3 имеет винтовую передачу, включающую ходовой винт 7, выполненный из двух частей 8 и 9, соединенных между собой муфтой 10. Каждая из 20 частей вала имеет правую и левую нарезку на концах, на которых размещены гайки 11. Гайки 11 посредством тяг 12 шарнирно .соединены с перекладинами 13, на которых смонтиро- 25 ваны валы 1 и 2. Станок имеет два дополнительных вала 14 и 15, которые расположены крестообразно к валам

1 и 2 и планку 16 для крепления на ней берда 17. Валы 14 и 15, а также 30 планка 17, также как и валы 1 и 2 посредством тяг 18 соединены с гайками 11. Ходовой винт 7 снабжен рукоятками 19.

Станок работает следующим образом.

Для намотки основы 3 начало ее нити прикрепляют к одной из перекладин 13. Затем при снятых концах

4 валов 1 и 2 вращают винт 7, вместе с которым вращаются валы 1, 2, 40

14, 15 и бердо 17, между пластинами которого в шахматном порядке укладываются нити основы 3 до получения бесконечного полотна, расположенного на валах 1, 2, 14 и 15 ° После 45 окончания намотки (изготовления) основы 3 конец ее нити закрепляют на одной из планок.

После этого концы 4 валов устанавливают на свои места .в пазах 5

50 стоек 6 и осуществляют натяжение основы 3 путем вращения винта 7 за рукоятки 19. При этом гайки 11 сдвигаются навстречу друг другу на каждой из частей 8 и 9 винта 7, перемещаясь по резьбам. Перемещение гаек

11 через шарниры тяг 12 передается планкам с валами 1,2,14,15 и берду

17, осуществляя, тем самым, натяжение основы 3, после чего винт 7 жестко крепится на стойках 6.

После этого начинают ковроткачество, при этом из нитей основы 3 поворотом берда 17 образуют зев. По мере изготовления отдельных участков ковра производится перемещение основы в нужном направлении путем вращения валов 1, 2, 14 и 15 вокруг своих осей.

Применение данного изобретения позволяет увеличить длину вырабатываемых изделий, повысить удобство работы ткачей и облегчить их труд.

Формула и з о б р е т е н и я

1. Ткацкий станок для ручного изготовления ковров, содержащий верхний и нижний валы для основы, съемные концы которых размещены в пазах вертикальных стоек остова, и механизм натяжения основы, имеющий винтовую передачу, включающую ходовой винт с двусторонней нарезкой и гай-. ки, посредством тяг шарнирно соединенные с верхним и нижним валами для основы, и съемное бердо, о т— л и ч а ю шийся тем, что, с целью увеличения длины ковров, он имеет два дополнительных вала для основы, расположенные крестообразно по отношению к верхнему и нижнему валам и планку для крепления съемного берда, при этом дополнительные валы для основы и планка для берда шарнирно соединены посредством тяг с гайками винтовой передачи с возможностью возвратно-поступательного перемещения перпендикулярно оси ходового винта при натяжении основы.

2. Станок по п.1, о т л и ч а юшийся тем, что механизм натяжения основы имеет горизонтальные перекладины, на наружных сторонах каждой из которых установлен один из валов для основы, а на внутренней— шарниры тяг °
