Приспособление для проборки основы к ткацкому станку для ручного изготовления ковров

Приспособление для проборки основы к ткацкому станку для ручного изготовления ковров

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному изготовлению ковров и позволяет повысить производительность при подготовке ткацкого станка к ткачеству. Приспособление имеет брус 1, на котором размещена пружина 2, которую навинчивают на брус 1, заводя при этом под конец пружины четные (нечетные) нити основы, разделяя ее для зевообразования при ткачестве. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

/ г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4260278/28-12 (22) 11.06.87 (46) 30.04.89. Бюл. № 16 (71) Специализированный комбинат по надомному труду Министерства местной промышленности АрмССР (72) Э.Г.Саркисян (53) 677 ° 054,4(088.8) (56) Бетехтин Г.А. и др. Технология ковроделия. РСФСР, М., 1955.

„„SU„„1476008 А1 (gD 4 D 03 D 29/00, D 03 J 1/13 (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОБОРКИ

ОСНОВЫ К ТКАЦКОМУ СТАНКУ ДЛЯ РУЧНОГО

ИЗГОТОВЛЕНИЯ КОВРОВ (57) Изобретение относится к ручному изготовлению ковров и позволяет повысить производительность при подготовке ткацкого станка к ткачеству. Приспособление имеет брус на котором размещена пружина 2, которую навинчивают на брус 1, заводя при этом под конец пружины четные (нечетные) нити основы, разделяя ее для зевообразования при ткачестве. 2 ил.

1476008 го надевают снятую рукоятку 4, завертывают гайку 8, зацепляют правый конец пружины 2 за крючок 3 и производят выравнивание витков пружины 2, равномерно располагая их на брусе 1, и вращением рукоятки 4 закручивают пружину 2, В результате закручивания пружины 2 несколько уменьшается ее диаметр и вследствие этого она фиксируется на брусе 1, при этом нити 10 основы остаются свободными между витками пружины 2 и лыской 9 бруса 1.

Применение данного изобретения позволяет сократить время проборки основы и подготовки станка к ткачеству.

Изобретение относится к ручному производству ковров и предназначено для использования при подготовке основы к ткачеству. 5

Цель изобретения — повышение производительности при подготовке к ткачеству.

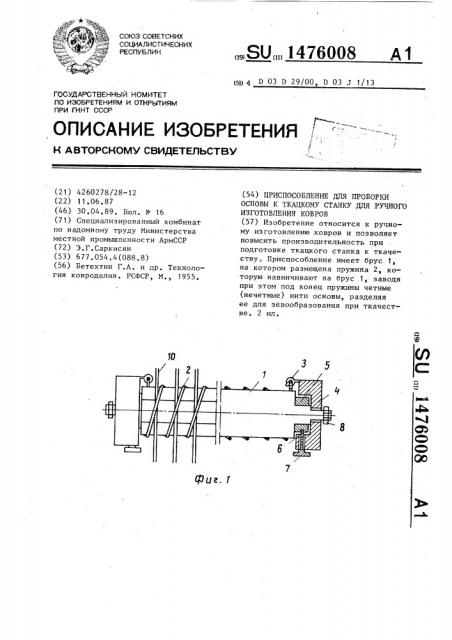

EIa фиг.1 представлено приспособление, общий вид; на фиг.2 то же, по-10 перечный разрез.

На брусе 1 расположена пружина

2, концы которой зафиксированы посредством крючков 3 на рукоятках 4.

На концах бруса 1 укреплены храпо- 15 вики 5, а их собачки 6 с винтами 7 установлены на рукоятках 4, которые закреплены гайками 8. Под витками пружины в зоне лыски 9 располагаются нити 10 основы. 20

Подготовка станка к ткачеству значительно облегчается с применением данного приспособления.

После сновки на брус 1 при снятой (например, справа) рукоятке 4 25 навивается пружина 2. При каждом очередном витке пружины 2 ее концом захватывают очередную нечетную нить

10 или четную, если осуществляется проборка четных нитей. Для этого ра- 30 бочий, захватив указательным и большим пальцем руки очередную нить 10, подлежащую захвату концом пружины 2 подтягивает ее к брусу 1. После проборки (захвата) всех нечетных нитей пружину 2, прокручивая на брусе 1, подводят к левой рукоятке 4 и концом цепляют за крючок 3. После это-!

Формула изобретения

Приспособление для проборки основы к ткацкому станку для ручного изготовления ковров, содержащее круглый брус и средство разделения нитей основы для образования зева, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, средство разделения основы имеет рукоятки,установленные на концах бруса, храповые механизмы, храповики которых укреплены на брусе, а собачки установлены на рукоятках, и цилиндрическую пружину, размещенную на брусе с возможностью фиксации ее концов на рукоятках, при этом на брусе выполнена продольная лыска для размещения нитей основы.
