Способ строительства гидротехнического заглубленного сооружения и оболочка для его осуществления

Способ строительства гидротехнического заглубленного сооружения и оболочка для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - снижение затрат на строительство. По контуру колодца отрывают траншею 2, которую заполняют смесью бетонитового глинопорошка с вынутым грунтом. Над траншеей 2 сооружают колодец и погружают его в траншею 2, при этом смесь грунта и глинопорошка 4 разуплотняют путем введения воды по каналам или по инъекторам. Торможение осуществляют с помощью опорного воротника, состоящего из отдельных сегментов, призматические части которых своими наклонными гранями сдвигают грунт к стенам колодца, за счет чего образуются уплотненные ядра грунта. Оболочка колодца включает цилиндрическую обечайку с ножевой частью на нижнем торце и опорным воротником. Воротник выполнен из отдельных сегментов, снабженных ограничительными элементами, которые выполнены в виде треугольных призм. 2 с 1 з.п. ф-лы, 4 ил.

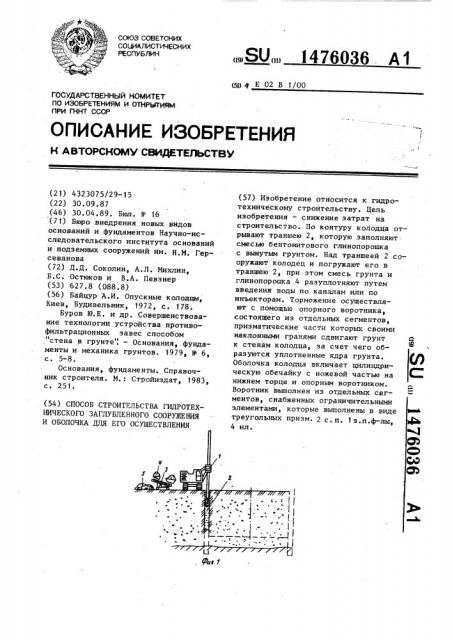

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГННТ СССР (21) 4323075/29-15 (22) 30.09.87 (46) 30.04.89. Бюл. N - 16 (7 1) Бюро внедрения новых видов оснований и фундаментов Научно-исследовательского института оснований и подземных сооружений им. Н.M. Герсеванова (72) Д.Д. Соколин, А.Л. Михлин, Б.С. Остюков и В.А. Певзнер (53) 627.8 (088.8) (56) Байцур А.И. Опускные колодцы, Киев, Будивельник, 1972, с. 178.

Буров Ю.Е. и др. Совершенствование технологии устройства противофильтрационных завес способом

"стена в грунте", — Основания, фундаменты и механика грунтов. 1979, В 6, с. 5-8.

Основания, фундаменты. Справочник строителя. M. Стройиздат, 1983, с. 251 ° (54) СПОСОБ СТРОИТЕЛЬСТВА ГИДРОТЕХНИЧЕСКОГО ЗАГЛУБЛЕННОГО СООРУЖЕНИЯ

И ОБОЛОЧКА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

„„SU„„1476036 А1

<д1 4 Е 02 В i/00 (57) Изобретение относится к гидротехническому строительству. Цель изобретения — снижение затрат на строительство. По контуру колодца отрывают траншею 2, которую заполняютсмесью бентонитового глинопорошка с вынутым грунтом. Над траншеей 2 сооружают колодец и погружают его в траншею 2, при этом смесь грунта и глинопорошка 4 разуплотняют путем введения воды по каналам или по инъекторам. Торможение осуществляют с помощью опорного воротника, состоящего из отдельных сегментов, призматические части которых своими наклонными гранями сдвигают грунт к стенам колодца, за счет чего образуются уплотненные ядра грунта.

Оболочка колодца включает цилиндрическую обечайку с ножевой частью на нижнем торце и опорным воротником.

Воротник выполнен из отдельных сегментов, снабженных ограничительными элементами, которые выполнены в виде треугольных призм. 2 с. п. 1 з.п.ф-лы, 4 ил.

1476036

Изобретение относится к гидротехническому строительству, в частности возведения сооружений опускным способом в сложных гидрогеологических условиях.

Целью изобретения является снижение затрат на строительство.

На фиг. 1 изображены отрывка траншеи и перемешивание вынутого из нее 10 грунта с бентонитовым глинопорошком; на фиг. 2 — собранный опускной колодец, готовый к погружению; на фиг. 3 — опускной колодец, вид сверху; на фиг. 4 — опускной колодец в 15 момент окончания погружения.

Способ осуществляют следующим образом.

По контуру будущего сооружения с помощью грейфера 1 отрывают коль- 20 цевую траншею 2 под защитой гидравлической крепи, например тиксотропного раствора с заглублением ее в водоупорный пласт. Грунт, вынутый из траншеи 2, подают к смесительному узлу 3, где производят его перемещение с сухим бентонитовым глинопорошком 4. Полученную смесь складируют во временном отвале 5, располагаемом вблизи места производства работ, причем в дождливое время отвал 5 желательно укрывать навесом во из-. бежание его переувлажнения.

Следуюшей операцией является заполнение траншеи 2 смесью грунта и бентонитового глинопорошка 4. Для получения однородной по плотности массы заполнителя возможно использование глубинного вибрирования.

Когда траншея 2 заполнена, уста- 40 навливают подкладки 6, на которых монтируют оболочку колодца 7, совмещая внутреннюю поверхность стен с внутренней стенкой траншеи 2. Внеш нюю же поверхность стен колодца 7 располагают над траншеей с тем, чтобы при погружении оболочка находилась внутри траншеи 2. При этом на верхнем торце оболочки устраивают опорный воротник из отдельных cer- ®0 ментов 8, нижняя часть каждого из которых выполнена в виде треугольной призмы 9, обращенной наклонной гранью 10 к оболочке колодца 7.

Собранный колодец 7 снимают с подкладок 6 и приступают к погружению по мере разработки внутри него грунта с помощью землеройного оборудования 11.

Регулирование погружения колодца 7 осуществляют путем подачи воды под ножевую часть оболочки колодца

7 либо через каналы 12, выполненные в стенах, либо по смесительному узлу 3, заглубляемому периодически под ножевую часть. Подаваемая под колодец вода взаимодействует с частицами бентонитового глинопорошка, раздвигая их кристаллическую решетку, за счет чего происходит разуплотнение противофильтрационного материала, заполняющего траншею 2, облегчающее погружение колодца 7. С помощью локального введения воды в определенные зоны возможно исправление кренов колодца, возникающих во время погружения.

Количество вводимого в грунт бентонитового глинопорошка не превышает 5-157 от объема вынутого грунта, а количество подаваемой под нож воды составляет от 1 до 8 частей от массы глинопорошка, причем во время подачи воды не происходит размыва грунта, а только лишь поглощение ее порошком.

Когда колодец 7 подходит к проектной отметке, сегменты 8 опорного воротника врезаются в грунт, окружающий колодец 7, призмами 9, которые подвигают грунт к стенам колодца, за счет чего образуются уплотненные ядра 13 грунта. В результате этого погружение прекращается.

Формула изобретения

1. Способ строительства гидротехнического заглубленного сооружения, включающий монтаж оболочки с ножевой частью, имеющей внутренний уступ, образование вокруг сооружения кольцевой траншеи под защитой тиксотропного раствора, с заглублением траншеи. в водоупорный пласт грунтов и заполнением ее противофильтрационным материалом, погружение оболочки по мере разработки грунта в забое и торможение на проектной отметке, о т— л и ч а ю шийся тем, что, с целью снижения затрат на строительство, внутреннюю стенку траншеи совмещают с ребром внутреннего уступа ножевой части оболочки, а в качест" ве противофильтрационного материала используют приготовляемую на месте производства работ смесь вынутого

1476036

2. Способ строительства гидротехнического заглубленного сооружения по п. 1, отличающийся тем, что торможение осуществляют с помощью опорного воротника путем образования под ним зон уплотненного грунта посредством перемещения последнего от периферийной части опорного воротника к оболочке, 10

15 из траншеи грунта и сухого бентонитового глинопорошка, при этом во время погружения оболочки производят разуплотнение противофильтрационно- .

5 го материала путем введения в него воды в области. ножевой части оболочки.

3. Оболочка для осуществления способа строительства гидротехнического заглубленного сооружения, включающая цилиндрическую обечайку с ножевой частью на нижнем торце и опорным воротником, расположенным с ее внешней стороны, о т л и ч а ю щ а я— с я тем, что, с целью снижения затрат на строительство, опорный воротник размещен на уровне верхнего торца обечайки и выполнен в виде отдельных сегментов, снабженных присоединенными к нижней их поверхности ограничительными элементами, выполненными в виде треугольных призм, обращенных наклонной гранью в сторону обечайки.

1476036
