Волновая энергетическая установка

Волновая энергетическая установка

Иллюстрации

Показать все

Реферат



Изобретение позволяет упростить конструкцию установки. В частично заполненном жидкостью плавучем корпусе 1 расположены с образованием отсеков вертикальные перегородки (П) 2, соединенные между собой в центральной части корпуса. П 2 со стороны днища корпуса в месте их соединения между собой имеют вырезы 4, а у их верхних кромок над уровнем жидкости выполнены отверстия 3. В зоне вырезов 4 установлен преобразователь энергии, выполненный в виде ротора 5 Дарье. При волнении жидкость перетекает из отсека в отсек корпуса через вырезы 4, вызывая однонаправленное движение ротора. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 147616 (51) 4 F 03 В 13/12, 13/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

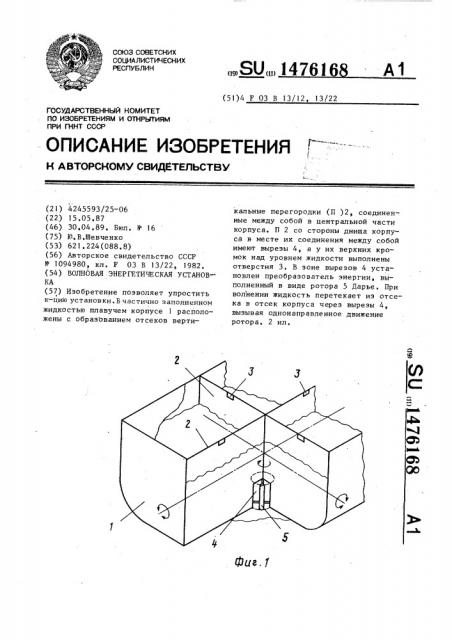

Фиг.1
