Устройство для двурукого управления силовым цилиндром

Устройство для двурукого управления силовым цилиндром

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность устройства для двурукого управления силовым цилиндром. Цилиндр 1 сообщен с источником давления 2 и выхлопом 3 через управляемый распределитель 4, блокирующий клапан (К) 5 с полостью (П) 6 управления. Выходы 9, 10 пусковых К 7, 8 соединены пневмолинией 11 с П 13 управления распределителя 4. К входу 17 блокирующего К 14 последовательно подключены два управляющих К 15, 16. П 18 К 14 сообщена с П 13. Устройство высвобождает руки оператора для производства других операций после кратковременного воздействия одновременно на К 7, 8. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1476211 А1!

51! 4 F 15 В 20 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4216039/25-29 (22) 25.03.87 (46) 30.04.89. Бюл. № 16 (71) Всесоюзный проектно-технологический институт энергетического машиностроения (72) В. П. Власов, А. М. Шарапов и А. Ю, Куликов (53) 62-531.8-541 (088.8) (56) Авторское свидетельство СССР № 1270027, кл. В 30 В 15/00, 1985. (54) УСТРОЙСТВО ДЛЯ ДВУРУКОГО

УПРАВЛЕНИЯ СИЛОВЫМ ЦИЛИНДРОМ (57) Изобретение позволяет повысить надежность устр-ва для двурукого управления силовым цилиндром. Цилиндр 1 сообщен с источником давления 2 и выхлопом 3 через управляемый распределитель 4, блокирующий клапан (К) 5 с полостью (П) 6 управления. Выходы 9, 10 пусковых К 7, 8 соединены пневмолинией 11 с П 13 управления распределителя 4. К входу 17 блокирующего К 14 последовательно подключены два управляющих К 15, 16. П 18

К 14 сообщена с П 13. Устр-во высвобождает руки оператора для производства других операций после кратковременного воздействия одновременно на К 7, 8. 1 ил.

1476211

Формула изобретения

Составитель И. Васильева

1 еда к ) ор М. Г() вт и и Тсхред И. Верее Корректор Л. Г1атай

Заказ 1962,)36 Тираж 606 Подписное

В11И1111И Гос1дарствспиого комитета по изоорстсниям и открытиям при ГК?1Т СССР

1! 3036, Москва, Ж--35, Рауьвская наб., д. 4/5

If f)()))çí(),)ñT)ç(ûø)-изда гсльский комбинат «Патеl(T», г. Ужгород, vë. Гагарина, 101

Изобретение относится к машиностроению, в частности к устройствам для управления силовыми цилиндрами технологического агрегата, требующим использования обеих рук.

Цель изобретения — повышение надежности.

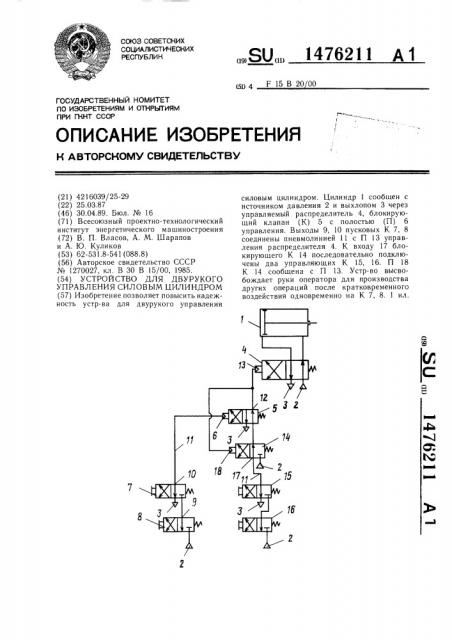

На чертеже представлена конструктивная схема устройства для двурукого управления силовым цилиндром.

Устройство содержит цилиндр 1, сообщенный с источником давления 2 и выхлопом 3 через управляемый распределитель 4, блокирующий клапан 5 с полостью управления 6 и два пусковых клапана 7, 8, выходы 9, 10 которых сообщены пневмолинией 11 с полостью управления 6 блокирующего клапана 5, при этом выход 12 блокирующего клапана 5 соединен с полостью управления 13 распределителя 4, причем устройство снабжено блокирующим клапаном !4 и двумя управляющими клапанами !5, 16, последовательно подключенными к входу. 17 последнего, полость управления 18 которого сооб1цена с полостью управления 13 распределителя 4.

Устройство для двурукого управления силовым fl,èëèíäðoì работает следующим образом.

Кратковременное одновременное воздействие на пусковые клапаны 15 и 16 вызовет переключение распределителя 4, а также блокирующего клапана 14, при этом полость управления 6 блокирующего клапана 5 сообщена с выхлопом. Давление среды в управляющую полость 13 распределителя 4 и управляюшую полость 18 блокирующего клапана 14 продолжает поступать через блокирующие клапаны !4 и 5, Шток цилиндра выдвигается, Кратковременное одновременное воздействие на пусковые клапаны 7 и 8 вызовет переключение блокирующего клапана 5.

При этом управляющая полость 13 распределителя 4 и управляющая полость 18 блокирующего клапана 14 сообщаются с выхлопом и они переключаются в исходное положение. Шток цилиндра убирается. Для повторного выдвижения штока цилиндра необходимо вновь воздействовать на пусковые клапаны 15 и 16.

При прекращении давления среды и при последующем восстановлении давления шток цилиндра устанавливается в убранном (исходном) положении независимо . от его первоначального положения. Устройство высвобождает руки оператора для производства других операций после кратковременного воздействия одновременно на два пусковых клапана.

Устройство для двурукого управления силовым цилиндром, содержащее цилиндр, сообщенный с источником давления и выхлопом через управляемый распределитель, блокирующий клапан с полостью управления и два пусковых клапана, выходы которых соединены пневмолинией с полостью управления блокирующе -о клапана, при этом выход блокирующего клапана соединен с поЗо лостью управления распределителя, отличающееся тем, что, с целью повышения надежности, устройство дополнительно снабжено блокирующим клапаном и двумя управляющими клапанами, последовательно подключенными к входу последнего, полость

35 управления которого сообщена с полостью управления распределителя.
