Нагреватель
Иллюстрации
Реферат
Изобретение может быть использовано для отопления зданий. Цель изобретения - повышение точности регулирования теплоотдачи потребителю. Центральная камера (К) 2 установлена в корпусе 1 и заполнена теплоаккумулирующим веществом 4. Стенка К 2 образует с корпусом периферийную кольцевую теплоизолирующую К 5. Ниже К 5 установлен резервуар 7 с испаряемой жидкостью 6, снабженный автономным источником 8 тепла и трубопроводом 9 подвода пара к К 5. На трубопроводе 9 установлено запорное устройство 10 и его полость 11 за устр-вом 10 сообщена с полостью К 5. В К 5 могут быть установлены концентричные вертикальные перегородки 12 и ее внутренняя поверхность может быть выполнена зеркальной. С помощью устройства 10 можно осуществлять такой режим работы, когда часть поверхности корпуса будет пердавать в помещение поток тепла более высокой плотности. 1 з.п. ф-лы, 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„ЯЦ„„1476269
4 F24H7/OO
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4299087/24-06 (22) 17.08.87 (46) 30.04.89. Бюл. № 16 (71) Киевский инженерно-строительный институт (72) А. А. Худенко (53) 621.365.49 (088.8) (56) Авторское свидетельство СССР № 1229549, кл. F 24 Н 7/02, 1984. (54) НАГРЕВАТЕЛЬ (57) Изобретение м. б. использовано для отопления зданий. Цель изобретения — повышение точности регулирования теплоотдачи потребителю. Центральная камера (К) 2 установлена в корпусе 1 и заполнена теплоаккумулирующим веществом 4. Стенка К 2 образует с корпусом периферийную кольцевую теплоизолирующую К 5. Ниже К 5 установлен резервуар 7 с испаряемой жидкостью
6, снабженный автономным источником 8 тепла и трубопроводом 9 подвода пара к К 5. На трубопроводе 9 установлено запорное устр-во 10 и его полость 11 за устр-вом 10 сообщена с полостью К 5. В К 5 м. б. установлены концентричные вертикальные перегородки 12 и ее внутренняя поверхность м. б. выполнена зеркальной. С помощью устр-ва 10 можно осуществлять такой режим работы, когда часть поверхности корпуса будет передавать в помещение поток тепла более высокой плотности. 1 з.п. ф-лы, 1 ил.
1476269
Формула изобретения
Составитель Г. Савватимский
Редактор И. Касарда Техред И. Верес Корректор М. Пожо
Заказ 1964 39 Тираж 635 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж вЂ” -35, Раушская наб., д. 4/5
Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
Изобретение относится к теплотехнике и может быть использовано, например, в устройствах для отопления зданий.
Цель изобретения — повышение точности регулирования теплоотдачи потребителю.

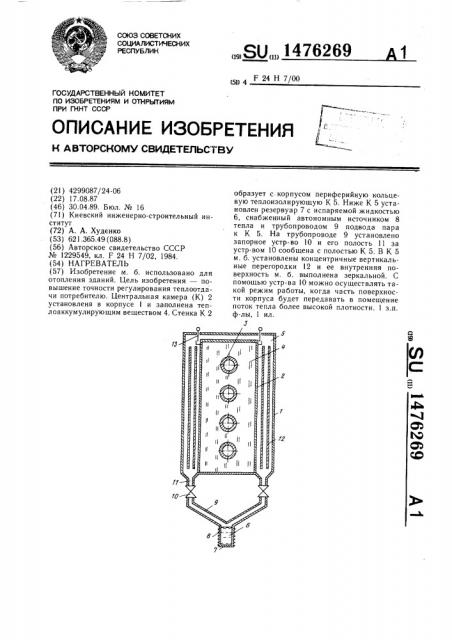

На чертеже приведен нагреватель, продольный разрез.
Нагреватель содержит корпус 1, установленную в последнем центральную камеру 2 с источником 3 тепла, заполненную теплоаккумулируюшим веществом 4, стенка которой образует с корпусом 1 периферийную кольцевую теплоизолируюшую камеру 5.
Нагреватель имеет заполненный испаряемой жидкостью 6 резервуар 7, снабженный автономным источником 8 тепла и трубопроводом 9 подвода пара к теплоизолируюшей камере 5, на котором установлено запорное устройство 10. Полость 11 тубопровода 9 за запориb,ì устройством 10 по ходу пара сообшенн с полосгью теплоизолируюшей камеры 5, причем резервуар 7 установлен ниже последней.
В теплоизолируюшей камере 5 могут быть установлены концентричные вертикальные перегородки 12, а ее внутренняя поверхность может быть выполнена зеркальной. Нагреватель снабжен также регулировочными заслонками 13. В качестве теплоаккумулируюшего вещества 4 может быть применен фтористый литий 1 iF.
Нагреватель работает следующим образом.
В режиме накопления теплоты источник
3 тепла расплавляет и нагревает до температуры кипения теплоаккумулирую1цее вешество 4. Предварительно отвакуумированная и имеюшая зеркальную внутреннюю поверхность теплоизолируюшая камера 5 препятствует потерям тепла через стенку корпуса 1, отделяющую нагреватель от потребителя тепла.
При необходимости передать потребителю (воздуху помещения) в течение заднего времени заданное количество тепла включают автономный источник 8 тепла. Жидкость 6 частично испаряется. Пар заполняет теплоизолируюшую камеру 5. Термическое сопротивление последней снижается, и тепло начинает передаваться от теплоаккумулируюшего вещества 4 стенке корпуса 1, а от нее — потребителю. Конденсируюшийся пар жидкости 6 стекает по стенке корпуса 1 и перегородкам 12 обратно в резервуар 7. Перегородки 12 служат тепловыми экранами (их поверхность также выполнена отражающей лучистое тепло) .
Температура стенки корпуса 1 может поддерживаться равной 95 — 98 С (максимально допустимая для отопительных установок нормативная температура) . С помощью запорного устройства 10 и регулировочных заслонок 13 можно осуществить такой режим работы, когда часть поверхности корпуса 1 передает в помещение поток тепла более высокой плотности.
1. Нагреватель, содержащий корпус, установленную в корпусе центральную камеру с источником тепла, заполненную теплоаккумулируюшим веществом, стенка которой образует с корпусом периферийную кольцевую теплоизолируюшую камеру, а также заполненный испаряемой жидкостью резервуар, снабженный автономным источником теп
ЗО ла и трубопроводом подвода пара к теплоизолируюшей камере, отличающийся тем, что, с целью повышения точности регулирования теплоотдачи потребителю, он снабжен запорным устройством, установленным на трубопроводе, полость которого за запорным устройством по ходу пара сообщена с полостью теплоизолируюшей камеры, причем резервуар установлен ниже последней.
2. Нагреватель по п. 1, отличающийся тем, что в теплоизолируюшей камере установлены концентричные вертикальные пере4О городки, а ее внутренняя поверхность выполнена зеркальной.
